申请日2021.03.18
公开日期2021.11.16
IPC分类C02F101/20;C02F9/14
摘要
本实用新型涉及污水处理技术领域，提出一种处理钴镍新材料重金属生产废水的处理系统，包括：废水冲洗系统、废水压榨系统及生活污水处理系统；所述废水冲洗系统包括依次连通的重金属废水原水池、氧化反应槽、PH调整槽、凝聚槽、沉淀槽、再中和槽、调节池、兼氧池、一级接触氧化池、二级接触氧化池、二沉池、清水池及标准化排放井，所述二沉池同时通过回路与所述兼氧池连通；本实用新型解决了重金属废水达标排放的问题，重金属废水经过物化处理后再进行生化，高盐废水经过蒸发除盐后再进行生化处理，实现了有机物、氨氮等的达标排放，同时有效降低了处理成本。
权利要求
1.一种处理钴镍新材料重金属生产废水的处理系统，包括：废水冲洗系统、废水压榨系统及生活污水处理系统；
其特征在于：所述废水冲洗系统包括顺次连接的的重金属废水原水池、氧化反应槽、PH调整槽、凝聚槽、沉淀槽、再中和槽、调节池、兼氧池、一级接触氧化池、二级接触氧化池、二沉池、清水池及标准化排放井，所述二沉池同时通过回路与所述兼氧池连通；
所述废水压榨系统包括顺次连接的高盐废水浓盐原水池、真空引水罐、双效蒸发器、所述调节池、所述兼氧池、所述一级接触氧化池、所述二级接触氧化池、所述二沉池、所述清水池及所述标准化排放井；
所述生活污水处理系统包括顺次连接的生活污水原水池、所述调节池、所述兼氧池、所述一级接触氧化池、所述二级接触氧化池、所述二沉池、所述清水池及所述标准化排放井。
2.如权利要求1所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述氧化反应槽连接有金属捕捉剂释放器，所述金属捕捉剂释放器内盛装有金属捕捉剂；
所述PH调整槽连接有第一硫酸释放器及PAC反应剂释放器，所述第一硫酸释放器内盛装有硫酸，所述PAC反应剂释放器内盛装有PAC反应剂；
所述凝聚槽连通有PAM反应剂释放器，所述PAM反应剂释放器内盛装有PAM反应剂；
所述再中和池连接有第二硫酸释放器，所述第二硫酸释放器内盛装有硫酸溶液。
3.如权利要求1所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述双效蒸发器包括依次连通的一效加热室、一效分离室、二效加热室、二效分离室、冷凝器及冷凝水罐，所述冷凝水罐及所述一效分离室均与所述调节池连通；
所述一效分离室与所述一效加热室之间设置有回路，所述一效分离室与所述一效加热室之间的回路与所述二效分离室与所述二效加热室之间的回路连通；
所述二效分离室与所述二效加热室之间也设置有回路，所述二效分离室与所述二效加热室之间的回路与所述真空引水罐连通；
所述二效加热室同时与所述冷凝器连通。
4.如权利要求3所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述双效蒸发器还包括预热器及结晶釜，所述一效加热室通过所述预热器与所述调节池连通，所述结晶釜与所述一效分离与所述一效加热室的回路连通。
5.如权利要求4所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述冷凝水罐连接有真空泵。
6.如权利要求4所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述一效加热室内通入有生蒸汽。
7.如权利要求3所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述真空引水罐通过进料泵与所述二效分离室与所述二效加热室连通的回路连通；
所述二效分离室与所述二效加热室连通的回路通过转料泵与所述一效分离室与一效加热室连接的回路连通；
所述一效分离室与所述一效加热室连通的回路上设置有强制循环泵；
所述一效分离室与所一效加热室连通的回路通过出料泵与所述结晶釜连通。
8.如权利要求1所述的一种处理钴镍新材料重金属生产废水的处理系统，其特征在于：所述沉淀槽还连通有污泥槽，所述污泥槽连通有压滤机，所述压滤机连通有固废处理装置，同时，所述二沉池与所述污泥槽连通，所述压滤机与所述调节池连通。
说明书
一种处理钴镍新材料重金属生产废水的处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是指一种处理钴镍新材料重金属生产废水的处理系统。
背景技术
重金属污染，主要是指汞、铅、镉、铬以及砷等生物毒性显著的重金属的环境污染，还包括具有一定毒性的重金属如锌、铜、钴、镍、锡、钒等；重金属难以生物降解，且易被生物吸收富集，对水体—水生植物—水生动物系统产生严重危害，并可能通过食物链影响到人类的自身健康；同时重金属的毒性具有持续性，是一类极具潜在危害的污染物，如不治理必将对生态环境及人体健康造成严重的威胁；现如今，水体重金属污染已经成为当今世界最严重的环境问题之一；
但重金属作为一类重要的宝贵资源，具备很高的使用价值，因此，如何有效治理水体重金属污染、保护人类健康和生态环境、同时有效回收利用重金属及缓解我国资源和环境压力时当前不可忽略的问题。
实用新型内容
本实用新型提出一种处理钴镍新材料重金属生产废水的处理系统，解决了重金属废水达标排放的问题，重金属废水经过物化处理后再进行生化，高盐废水经过蒸发除盐后再进行生化处理，实现了有机物、氨氮等的达标排放，同时有效降低了处理成本。
本实用新型的技术方案是这样实现的：
一种处理钴镍新材料重金属生产废水的处理系统，包括：废水冲洗系统、废水压榨系统及生活污水处理系统；

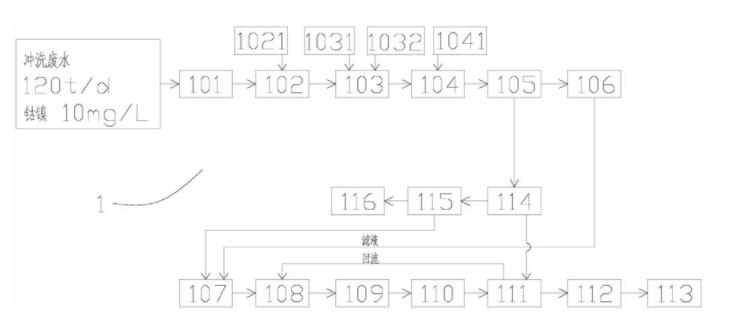

所述废水冲洗系统包括顺次连接的的重金属废水原水池、氧化反应槽、PH调整槽、凝聚槽、沉淀槽、再中和槽、调节池、兼氧池、一级接触氧化池、二级接触氧化池、二沉池、清水池及标准化排放井，所述二沉池同时通过回路与所述兼氧池连通；
所述废水压榨系统包括顺次连接的高盐废水浓盐原水池、真空引水罐、双效蒸发器、所述调节池、所述兼氧池、所述一级接触氧化池、所述二级接触氧化池、所述二沉池、所述清水池及所述标准化排放井；
所述生活污水处理系统包括顺次连接的生活污水原水池、所述调节池、所述兼氧池、所述一级接触氧化池、所述二级接触氧化池、所述二沉池、所述清水池及所述标准化排放井。
进一步，所述氧化反应槽连接有金属捕捉剂释放器，所述金属捕捉剂释放器内盛装有金属捕捉剂，增加金属捕捉剂后，能够对污水中的金属进行追踪反应，使反应更加彻底，污水处理效果更好；
所述PH调整槽连接有第一硫酸释放器及PAC反应剂释放器，所述第一硫酸释放器内盛装有硫酸，所述PAC反应剂释放器内盛装有PAC反应剂；
所述凝聚槽连通有PAM反应剂释放器，所述PAM反应剂释放器内盛装有PAM反应剂，PAM反应剂为凝絮剂，将污水中的油污等杂质凝絮，便于后续的处理；
所述再中和池连接有第二硫酸释放器，所述第二硫酸释放器内盛装有硫酸溶液。
进一步，所述双效蒸发器包括依次连通的一效加热室、一效分离室、二效加热室、二效分离室、冷凝器及冷凝水罐，所述冷凝水罐及所述一效分离室均与所述调节池连通；
所述一效分离室与所述一效加热室之间设置有回路，所述一效分离室与所述一效加热室之间的回路与所述二效分离室与所述二效加热室之间的回路连通；
所述二效分离室与所述二效加热室之间也设置有回路，所述二效分离室与所述二效加热室之间的回路与所述真空引水罐连通；
所述二效加热室同时与所述冷凝器连通。
进一步，所述双效蒸发器还包括预热器及结晶釜，所述一效加热室通过所述预热器与所述调节池连通，所述结晶釜与所述一效分离与所述一效加热室的回路连通。
进一步，所述冷凝水罐连接有真空泵。
进一步，所述一效加热室内通入有生蒸汽。
进一步，所述真空引水罐通过进料泵与所述二效分离室与所述二效加热室连通的回路连通；
所述二效分离室与所述二效加热室连通的回路通过转料泵与所述一效分离室与一效加热室连接的回路连通；
所述一效分离室与所述一效加热室连通的回路上设置有强制循环泵；
所述一效分离室与所一效加热室连通的回路通过出料泵与所述结晶釜连通。
更进一步，所述沉淀槽还连通有污泥槽，所述污泥槽连通有压滤机，所述压滤机连通有固废处理装置，同时，所述二沉池与所述污泥槽连通，所述压滤机与所述调节池连通。
本实用新型解决了重金属废水达标排放的问题，重金属废水经过物化处理后再进行生化，高盐废水经过蒸发除盐后再进行生化处理，实现了有机物、氨氮等的达标排放，同时有效降低了处理成本。
