申请日2021.03.25
公开日期2021.11.16
IPC分类C02F101/16;C02F101/38;C02F9/02
摘要
本实用新型公开了一种污水处理辅助脱氮装置，涉及污水处理技术领域，包括装置主体，所述的装置主体内部中心位置竖直设置有驱动轴，所述的驱动轴底部设置有与其固定连接的下安装框，所述的下安装框上设置有同时与下安装框和驱动轴滑动连接的上安装框，所述的上安装框上方固定连接有“L”形的第一刮板，所述的第一刮板上方设置有浮力块，所述的上安装框和下安装框内部都嵌设有过滤网；所述的装置主体下方设置有圆筒状的托板，所述的托板底部固定连接有驱动电机，所述的驱动轴贯穿装置主体和托板与驱动电机的输出端固定连接。相比于传统的装置，本装置搅拌效果更好，且在搅拌的过程中还能实现污水中杂质的清理和装置内壁的清洗。
权利要求

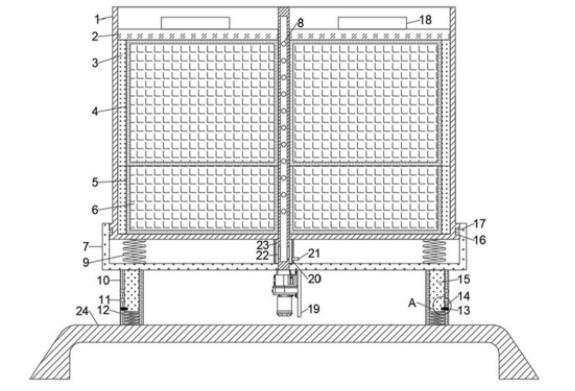

1.一种污水处理辅助脱氮装置，包括装置主体（1），其特征在于，所述的装置主体（1）内部中心位置竖直设置有驱动轴（23），所述的驱动轴（23）底部设置有与其固定连接的下安装框（5），所述的下安装框（5）上设置有同时与下安装框（5）和驱动轴（23）滑动连接的上安装框（4），所述的上安装框（4）上方固定连接有“L”形的第一刮板（2），所述的第一刮板（2）上方设置有浮力块（18），所述的上安装框（4）和下安装框（5）内部都嵌设有过滤网（6）；所述的装置主体（1）下方设置有圆筒状的托板（7），所述的托板（7）底部固定连接有驱动电机（19），所述的驱动轴（23）贯穿装置主体（1）和托板（7）与驱动电机（19）的输出端固定连接，所述的托板（7）与装置主体（1）之间还设置有若干个缓冲弹簧（9）；所述的驱动轴（23）外侧还设置有弹性罩（20），所述的弹性罩（20）两端分别固定连接在装置主体（1）底部和托板（7）上，所述的驱动轴（23）内部中空且底部设置有进气口（22），所述的驱动轴（23）位于装置主体（1）内部的那部分上设置有若干个出气口（8）。
2.根据权利要求1所述的一种污水处理辅助脱氮装置，其特征在于，所述的上安装框（4）和下安装框（5）靠近装置主体（1）侧壁的一端固定连接有紧密贴合在装置主体（1）内壁上的第二刮板（3）。
3.根据权利要求1所述的一种污水处理辅助脱氮装置，其特征在于，所述的弹性罩（20）一侧连通有充气管（21）。
4.根据权利要求1所述的一种污水处理辅助脱氮装置，其特征在于，所述的装置主体（1）两侧设置有限位槽（16），所述的托板（7）上设置有与限位槽（16）相配合的限位块（17）。
5.根据权利要求1所述的一种污水处理辅助脱氮装置，其特征在于，所述的托板（7）下方设置有底座（24），所述的底座（24）上对称设置有导套（10），所述的导套（10）内部滑动嵌设有升降轴（15），所述的升降轴（15）底部与底座（24）之间设置有升降弹簧（12）。
6.根据权利要求5所述的一种污水处理辅助脱氮装置，其特征在于，所述的升降轴（15）一侧嵌设有锁止块（13），所述的锁止块（13）与升降轴（15）之间设置有推出弹簧（14），所述的导套（10）上均匀设置有若干个与锁止块（13）相配合的锁孔（11）。
说明书
一种污水处理辅助脱氮装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水处理辅助脱氮装置。
背景技术
污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。是一种对污水进行净化，使其达到排入某一水体或再次使用的水质要求的过程。因为污水中含有大量的氮元素，直接排入水体造成水体的富营养化现象，所以为了防止水体的富营养化现象，需要对污水进行脱氮处理。目前，现有的脱氮方式主要是生物法和化学法两种，这两种方式都需要将加入污水中的物料充分的混合，现有的混合设备只要是进行搅拌混合，单纯的搅拌混合效果不好，并且污水中含有较多的固体和漂浮类的杂质，如果不及时去除会影响污水脱氮效果和后续处理过程。
实用新型内容
本实用新型的目的在于提供一种污水处理辅助脱氮装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理辅助脱氮装置，包括装置主体，所述的装置主体内部中心位置竖直设置有驱动轴，所述的驱动轴底部设置有与其固定连接的下安装框，所述的下安装框上设置有同时与下安装框和驱动轴滑动连接的上安装框，所述的上安装框上方固定连接有“L”形的第一刮板，所述的第一刮板上方设置有浮力块，所述的上安装框和下安装框内部都嵌设有过滤网；所述的装置主体下方设置有圆筒状的托板，所述的托板底部固定连接有驱动电机，所述的驱动轴贯穿装置主体和托板与驱动电机的输出端固定连接，所述的托板与装置主体之间还设置有若干个缓冲弹簧；所述的驱动轴外侧还设置有弹性罩，所述的弹性罩两端分别固定连接在装置主体底部和托板上，所述的驱动轴内部中空且底部设置有进气口，所述的驱动轴位于装置主体内部的那部分上设置有若干个出气口。
作为本实用新型进一步的方案：所述的上安装框和下安装框靠近装置主体侧壁的一端固定连接有紧密贴合在装置主体内壁上的第二刮板。
作为本实用新型进一步的方案：所述的弹性罩一侧连通有充气管。
作为本实用新型进一步的方案：所述的装置主体两侧设置有限位槽，所述的托板上设置有与限位槽相配合的限位块。
作为本实用新型进一步的方案：所述的托板下方设置有底座，所述的底座上对称设置有导套，所述的导向管内部滑动嵌设有升降轴，所述的升降轴底部与底座之间设置有升降弹簧。
作为本实用新型进一步的方案：所述的升降轴一侧嵌设有锁止块，所述的锁止块与升降轴之间设置有推出弹簧，所述的导套上均匀设置有若干个与锁止块相配合的锁孔。
与现有技术相比，本实用新型的有益效果是：浮力块会在装置主体内部污水提供的浮力的作用下带动上安装框上升并在驱动电机的作用下在装置主体内部开始转动，而在上安装框和下安装框转动的过程中，嵌设在二者内部的过滤网会对污水进行搅拌并且在搅拌的过程中对污水进行过滤；而在过滤网对污水进行过滤的同时，位于上安装框上方第一刮板会在转动的过程中对水面上的漂浮类杂质，如塑料袋等进行收集，而第二刮板会不断的对装置主体内壁进行刮洗，使得杂质不会粘附在装置主体的内壁上；本装置通过使用过滤网来对污水进行搅拌，搅拌效果更好的同时还能在搅拌过程中对污水进行除杂，使得脱氮效果更好且更利于后续的污水处理。
