申请日2020.11.06
公开日期2021.11.05
IPC分类C02F1/467;C02F1/461;C02F1/72
摘要
本实用新型涉及废水处理设备技术领域，公开了一种组合式电催化氧化设备用电絮凝槽，包括电絮凝槽，所述电絮凝槽的上端设有封盖，所述电絮凝槽的内腔左右两端分别固定连接有第一电极和第二电极，所述封盖的下端左右两侧均固定连接有集气罩，两个所述集气罩上固定连通有导气管，所述电絮凝槽的左右两端均固定安装有微型气体压缩机。本实用新型通过微型气体压缩机、氧气罐、氢气罐和集气罩的设置，当对污水进行电解时，启动微型气体压缩机，由于集气罩罩在第一电极和第二电极的外侧，从而能够将氢气和氧气进行分开收集在氢气罐和氧气罐内，进一步的方便对氢气和氧气进行回收利用，从而省去分离工序，减小成本，较为实用，适合广泛推广和使用。
权利要求

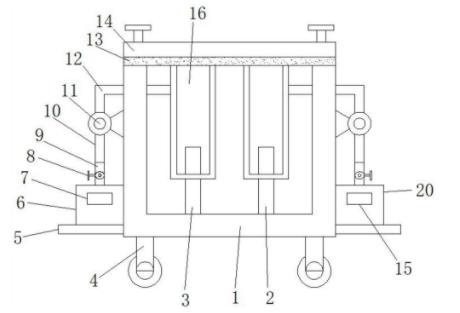

1.一种组合式电催化氧化设备用电絮凝槽，包括电絮凝槽(1)，其特征在于：所述电絮凝槽(1)的上端设有封盖(14)，所述电絮凝槽(1)的内腔左右两端分别固定连接有第一电极(3)和第二电极(2)，所述封盖(14)的下端左右两侧均固定连接有集气罩(16)，两个所述集气罩(16)上固定连通有导气管(12)，所述电絮凝槽(1)的左右两端均固定安装有微型气体压缩机(11)，两个所述导气管(12)分别与微型气体压缩机(11)固定连通，两个所述微型气体压缩机(11)的下端均固定连通有出气管(10)，所述电絮凝槽(1)的左右两端均固定连接有平板(5)，两个所述平板(5)的上端分别设有氢气罐(6)和氧气罐(20)，所述氢气罐(6)和氧气罐(20)的上端均固定连通有进气管(9)，两个所述进气管(9)上均安装有控制阀门(8)，所述出气管(10)与进气管(9)通过连接管(19)连接。
2.根据权利要求1所述的一种组合式电催化氧化设备用电絮凝槽，其特征在于：所述出气管(10)和进气管(9)的外侧均套设有固定环(17)，所述固定环(17)上贯穿有螺栓(18)，且所述螺栓(18)的外侧螺旋连接有螺母(21)。
3.根据权利要求1所述的一种组合式电催化氧化设备用电絮凝槽，其特征在于：所述封盖(14)的下端固定安装有密封垫(13)。
4.根据权利要求1所述的一种组合式电催化氧化设备用电絮凝槽，其特征在于：所述氢气罐(6)的前端粘连有氢气标签(7)，所述氧气罐(20)的前端粘连有氧气标签(15)。
5.根据权利要求1所述的一种组合式电催化氧化设备用电絮凝槽，其特征在于：所述电絮凝槽(1)的下端四角处均固定安装有万向轮(4)。
说明书
一种组合式电催化氧化设备用电絮凝槽
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种组合式电催化氧化设备用电絮凝槽。
背景技术
电絮凝是一种新型的废水处理技术，在外加电场的作用下，电絮凝槽产生氢气与氧气。
现有专利(公开号：CN201320801733.6)一种用于异相电催化氧化设备的电絮凝槽组件，包括由相互连接的底槽和上盖组成的封闭式结构的壳体，上盖上设有第一铁电极、第二铁电极和排气管，因此底槽和上盖组成的封闭式结构的壳体形成的封闭结构能够防止电絮凝槽产生氢气与氧气逸散到工作环境中，从而防止由于氢气与氧气集聚而发生危险，而且还能够通过排气管对氢气与氧气进行回收，具有安全可靠、节约能源、经济价值高、结构简单的优点。
在实现本实用新型的过程中，发明人发现现有技术中至少存在如下问题没有得到解决：现有的对氢气和氧气进行混合收集，从而需要再次将氢气和氧气分离进行回收利用，增加劳动量，造成成本较高，因此，我们提出一种组合式电催化氧化设备用电絮凝槽。
实用新型内容
本实用新型的目的在于提供一种组合式电催化氧化设备用电絮凝槽，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式电催化氧化设备用电絮凝槽，包括电絮凝槽，所述电絮凝槽的上端设有封盖，所述电絮凝槽的内腔左右两端分别固定连接有第一电极和第二电极，所述封盖的下端左右两侧均固定连接有集气罩，两个所述集气罩上固定连通有导气管，所述电絮凝槽的左右两端均固定安装有微型气体压缩机，两个所述导气管分别与微型气体压缩机固定连通，两个所述微型气体压缩机的下端均固定连通有出气管，所述电絮凝槽的左右两端均固定连接有平板，两个所述平板的上端分别设有氢气罐和氧气罐，所述氢气罐和氧气罐的上端均固定连通有进气管，两个所述进气管上均安装有控制阀门，所述出气管与进气管通过连接管连接。
作为本实用新型的一种优选实施方式，所述出气管和进气管的外侧均套设有固定环，所述固定环上贯穿有螺栓，且所述螺栓的外侧螺旋连接有螺母。
作为本实用新型的一种优选实施方式，所述封盖的下端固定安装有密封垫。
作为本实用新型的一种优选实施方式，所述氢气罐的前端粘连有氢气标签，所述氧气罐的前端粘连有氧气标签。
作为本实用新型的一种优选实施方式，所述电絮凝槽的下端四角处均固定安装有万向轮。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种组合式电催化氧化设备用电絮凝槽，通过微型气体压缩机、氧气罐、氢气罐和集气罩的设置，当对污水进行电解时，启动微型气体压缩机，由于集气罩罩在第一电极和第二电极的外侧，从而能够将氢气和氧气进行分开收集在氢气罐和氧气罐内，进一步的方便对氢气和氧气进行回收利用，从而省去分离工序，减小成本。
2.本实用新型一种组合式电催化氧化设备用电絮凝槽，通过固定环、螺栓和螺母的设置，拧动螺母从而能够增加出气管和进气管连接在连接管外侧的牢固性。
3.本实用新型一种组合式电催化氧化设备用电絮凝槽，通过密封垫的设置，从而能够有效的增加封盖与电絮凝槽的密封性，进一步的避免气体从缝隙内漏出造成浪费。
