申请日2020.11.13
公开日期2021.11.09
IPC分类C02F11/121;C02F11/147;C02F9/12;C02F11/00
摘要
本实用新型提供了一种移动式磁混凝沉淀污水应急处理设备，包括车体，配置于车体的污水处理单元，污水处理单元包括污水调质模块和污泥沉淀模块，所述车体撬装有箱体，污水处理单元配置于箱体内，污泥沉淀模块配置有污泥处理单元和清水回用单元，所述污泥处理单元依次连接有磁介质回收单元和污泥脱水单元，磁介质回收单元与污水调质模块相连接，所述污水调质模块和磁介质回收单元分别与清水回用单元连接。本实用新型占地小，设备空间利用率较高，具有较高污水处理能力的同时便于维护和调试。
权利要求
1.一种移动式磁混凝沉淀污水应急处理设备，包括车体，配置于车体的污水处理单元，污水处理单元包括污水调质模块和污泥沉淀模块，其特征在于：所述车体撬装有箱体，污水处理单元配置于箱体内，污泥沉淀模块配置有污泥处理单元和清水回用单元，所述污泥处理单元依次连接有磁介质回收单元和污泥脱水单元，磁介质回收单元与污水调质模块相连接，所述污水调质模块和磁介质回收单元分别与清水回用单元连接。
2.根据权利要求1所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，所述污泥沉淀模块包括磁介质沉淀池，磁介质沉淀池底部配置有污泥回流泵和剩余污泥泵，磁介质沉淀池顶部配置有出水堰，所述剩余污泥泵与污泥处理单元连接；
所述污水调质模块包括通过管道依次连接的管道混合器、磁介质混合池和絮凝反应池，所述管道混合器通过PAC加药泵连接有PAC制备装置，絮凝反应池通过计量单元连接有PAM制备装置，所述污泥回流泵连接磁介质混合池；
所述磁介质回收单元包括磁回收机，磁回收机靠近其磁回收机磁盘侧壁处配置有冲洗管；
所述清水回用单元包括清水取用管，所述清水取用管一端设于污泥沉淀模块的出水堰、另一端连接有清水回流泵，所述清水回流泵配置有清水出管，所述冲洗管、PAC制备装置和PAM制备装置分别连接清水出管。
3.根据权利要求2所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，所述箱体内配置有二层平台以及用于连接二层平台的梯步，位于二层平台上方的箱体顶部配置有开口，开口处配置有伸缩式遮挡棚。
4.根据权利要求3所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，所述伸缩式遮挡棚包括配置在开口一侧的卷轴，该卷轴配置有用于驱动其转动的传动电机，卷轴绕设有遮挡棚，位于卷轴两端的开口侧壁上分别配置有遮挡棚导轨，所述遮挡棚的端部两侧滑动配置于遮挡棚导轨。
5.根据权利要求4所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，还包括控制模块，所述污泥回流泵和剩余污泥泵分别配置有污泥流量计，所述管道混合器与磁介质混合池之间配置有进水电磁流量计，污泥流量计和进水电磁流量计分别连接控制模块。
6.根据权利要求5所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，还包括用于提供设备电源的电源模块。
7.根据权利要求6所述的一种移动式磁混凝沉淀污水应急处理设备，其特征在于，所述电源模块包括车载式发电机。
说明书

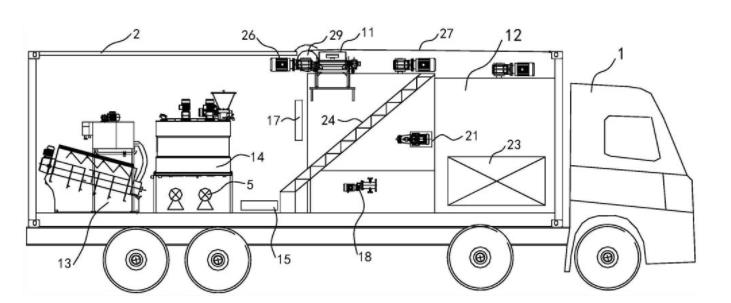

一种移动式磁混凝沉淀污水应急处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体而言，涉及一种移动式磁混凝沉淀污水应急处理设备。
背景技术
目前国内水污染日益严重，水污染治理越来越得到社会重视，从城区的污水处理厂到农村的集散式污水处理，都在有效开展。但在传统的污水方法中，大多都是场站式建设污水处理设施，通过市政管网引流至污水处理厂进行处理。固定式设施仅能就地处理污水，受来水波动影响大，且不能对局部渗漏污水应急处理。
基于该情况，市面上已出现多种污水处理车用于应急处理，但主要有以下问题：生化处理工艺需长期培养污泥，且反应停留时间长，设备占地大，设备处理效率低；磁分离工艺因处理高效，特别是COD、SS和总磷及藻类能够在极短时间有效处理十分适用于应急处理。而市面上磁混凝沉淀相关移动设备结构不够紧凑，资源利用不充分，对现场环境要求高，不能完全离线监控等问题。
同时应急污水处理车面对工况较复杂，很多场站无供电及供水情况，对设备运行造成影响。而沉淀池顶部若密封不利于运行和调试，若敞口，车内设备暴晒易老化，长期运行照射阳光容易造成沉淀池内长青苔，不仅影响感观，同时青苔富集影响出水效果。
实用新型内容
本实用新型的目的在于提供一种移动式磁混凝沉淀污水应急处理设备，解决背景技术中提出的问题，其设备占地小，设备空间利用率较高，具有较高污水处理能力的同时便于维护和调试。
本实用新型的实施例通过以下技术方案实现：一种移动式磁混凝沉淀污水应急处理设备，包括车体，配置于车体的污水处理单元，污水处理单元包括污水调质模块和污泥沉淀模块，所述车体撬装有箱体，污水处理单元配置于箱体内，污泥沉淀模块配置有污泥处理单元和清水回用单元，所述污泥处理单元依次连接有磁介质回收单元和污泥脱水单元，磁介质回收单元与污水调质模块相连接，所述污水调质模块和磁介质回收单元分别与清水回用单元连接。
进一步地，所述污泥沉淀模块包括磁介质沉淀池，磁介质沉淀池底部配置有污泥回流泵和剩余污泥泵，磁介质沉淀池顶部配置有出水堰，所述剩余污泥泵与污泥处理单元连接。
进一步地，所述污水调质模块包括通过管道依次连接的管道混合器、磁介质混合池和絮凝反应池，所述管道混合器通过PAC加药泵连接有PAC 制备装置，絮凝反应池通过计量单元连接有PAM制备装置，所述污泥回流泵连接磁介质混合池。
进一步地，所述磁介质回收单元包括磁回收机，磁回收机靠近其磁回收机磁盘侧壁处配置有冲洗管。
进一步地，所述清水回用单元包括清水取用管，所述清水取用管一端设于污泥沉淀模块的出水堰、另一端连接有清水回流泵，所述清水回流泵配置有清水出管，所述冲洗管、PAC制备装置和PAM制备装置分别连接清水出管。
进一步地，所述箱体内配置有二层平台以及用于连接二层平台的梯步，位于二层平台上方的箱体顶部配置有开口，开口处配置有伸缩式遮挡棚。
进一步地，所述伸缩式遮挡棚包括配置在开口一侧的卷轴，该卷轴配置有用于驱动其转动的传动电机，卷轴绕设有遮挡棚，位于卷轴两端的开口侧壁上分别配置有遮挡棚导轨，所述遮挡棚的端部两侧滑动配置于遮挡棚导轨。
进一步地，移动式磁混凝沉淀污水应急处理设备还包括控制模块，所述污泥回流泵和剩余污泥泵分别配置有污泥流量计，所述管道混合器与磁介质混合池之间配置有进水电磁流量计，污泥流量计和进水电磁流量计分别连接控制模块。
进一步地，移动式磁混凝沉淀污水应急处理设备还包括用于提供设备电源的电源模块。
进一步地，所述电源模块包括车载式发电机。
本实用新型实施例的技术方案至少具有如下优点和有益效果：
(1)本实用新型通过设置污水处理单元、污泥处理单元、磁介质回收单元和污泥脱水单元，使得整个系统从设备进水、分离、净化、回收及污泥处置结合一体，具有较高的集成度，对污水、污泥均做到有效处理，污水的处理效率较高。
(2)本实用新型通过配置清水回用单元对清水进行了利用，无需外接水源，给PAC制备装置和PAM制备装置提供了清水，同时通过在磁回收机内设置冲洗管，方便磁盘上磁粉的刮落，给磁粉的分离提供了便利。既节约成本，又可满足无水源供给的恶劣环境。
(3)本实用新型通过配置伸缩式遮挡棚，方便维护运行的同时可防止箱内设备暴晒老化，可减缓斜板因阳光照射长青苔的情况；在车辆行驶过程和正常运行时，可防止树叶等杂物掉落进入磁介质沉淀池中，同时对雨水有遮挡的作用。
(4)本实用新型通过配置管道混合器，优化了常规磁分离工艺流程，将PAC加药位置提前至管道混合区，从而将常规三级磁混凝反应减少为二级，反应更加高效，同时节约了成本；提高反应效率的同时，增加了设备空间利用率。
(5)本实用新型通过设置污泥回流泵将部分污泥回流至磁介质混合池中，满足了污水处理系统内最佳污泥浓度，同时节约了污泥中的PAC和PAM 药剂的投加，节约了成本。
(6)本实用新型通过配置车载式发电机，实现了双供电方式，即可采用外接电源，同时可自行发电供给，使设备更满足多工况条件运行。
(7)本实用新型采用移动的方式使得设备适用条件广，设备可进行移动式处理，污水应急处理，分散站点移动处理，同时亦可长期于固定地点长期处理污水。
