申请日2021.01.14
公开日期2021.11.09
IPC分类C02F11/06;C02F11/10;C02F9/14
摘要
本实用新型涉及一种污泥减量反应器和污水处理系统。污泥减量反应器，包括管套、轴芯、法兰和固定螺母；所述轴芯设于所述管套内，所述轴芯包括多个交替连接的球形管和柱形管，所述轴芯两端开口外壁设有螺纹；所述法兰固接于所述管套两端，所述法兰一体成型有固定板，所述固定板设有限位孔；所述轴芯两端穿过所述限位孔与所述固定螺母螺纹连接。本实用新型污泥减量反应器结构简单，便于生产、安装和后期维护，通过空化反应强化了细胞的可降解性，污泥减量效果好。
权利要求
1.一种污泥减量反应器，其特征在于，包括管套、轴芯、法兰和固定螺母；所述轴芯设于所述管套内，所述轴芯包括多个交替连接的球形管和柱形管，所述轴芯两端开口外壁设有螺纹；所述法兰固接于所述管套两端，所述法兰一体成型有固定板，所述固定板设有限位孔；所述轴芯两端穿过所述限位孔与所述固定螺母螺纹连接。
2.根据权利要求1所述的污泥减量反应器，其特征在于，所述球形管内径沿水流方向逐级递增。
3.根据权利要求1所述的污泥减量反应器，其特征在于，所述球形管与所述柱形管平滑连接。
4.一种结合权利要求1-3任一项所述的污泥减量反应器的污水处理系统，其特征在于，包括生化池，所述生化池设有沿水流方向依次连通的厌氧池、缺氧池和好氧池；所述生化池后通过管道依次连接有二沉池和污泥减量反应器；所述二沉池通过回流泵与所述厌氧池连接形成循环；所述二沉池通过所述回流泵、离心泵和污泥泵与所述污泥减量反应器连接，所述污泥减量反应器与所述厌氧池连接形成循环。
5.根据权利要求4所述的结合污泥减量反应器的污水处理系统，其特征在于，所述污泥泵设有变频器，所述污泥减量反应器所述轴芯内壁设有压力传感器，所述变频器和所述压力传感器通过PLC连接。
说明书
一种污泥减量反应器和污水处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污泥减量反应器和污水处理系统。
背景技术
污泥减量化就是在保证污水处理效果的前提下，利用物理、化学和生物手段使处理同量的污水产生的污泥量减少；或使污泥干化脱水，减少污泥含水量从而污泥体积减少。现有的污泥减量处理需要先采用反应器来稀释污泥浓度，对污泥进行初步处理，但现有的污泥减量化装置在稀释污泥的过程中，污泥容易使污泥粘黏在反应器内壁上，导致污泥处理效果下降，反应器制作难度大，占地面积大，基建成本、运行成本和维护成本高。因此，需要一种污水处理系统，在保证污水处理效果的同时可实现污泥减量。
实用新型内容
本实用新型所要解决的技术问题是提供一种污泥减量反应器和污水处理系统，该处理系统通过空化氧化法和活性污泥法联合处理污水，污水处理效果好，污泥生成量少。其中的污泥减量反应器结构简单，便于生产、安装和后期维护，通过空化反应强化了细胞的可降解性，污泥减量效果好。
本实用新型的技术方案如下：
一种污泥减量反应器，包括管套、轴芯、法兰和固定螺母；所述轴芯设于所述管套内，所述轴芯包括多个交替连接的球形管和柱形管，所述轴芯两端开口外壁设有螺纹；所述法兰固接于所述管套两端，所述法兰一体成型有固定板，所述固定板设有限位孔；所述轴芯两端穿过所述限位孔与所述固定螺母螺纹连接。
污泥减量反应器作用原理为：轴芯包括多个交替连接的球形管和柱形管，柱形管内径小于球形管内径，柱形管对污水起阻流作用，当污水由球形管流至球形管中流速增大、压力降低，当液体内部局部压力降低至液体温度对应的饱和蒸气压时，在液体中或液固界面上形成蒸汽或气体空穴（空化泡），空化泡急速溃灭瞬间在液体介质中会形成局部高温高压环境，并伴有强烈冲击波和高速射流。空化泡内部的水蒸汽在高温、高压下发生裂解反应，产生高活化性的羟自由基·OH和强氧化剂H2O2。空化泡溃灭所形成的射流使这些自由基和氧化剂进入液相与液体充分混合，从而与液体中的难降解有机污染物发生氧化反应，实现污水处理。空化泡溃灭形成的强大剪切力也可使大分子主链上的碳键断裂以及破坏微生物细胞壁，从而达到降解高分子和使微生物失活的作用，实现水质的净化，同时便于污泥进一步降解，可有效减少污泥的产量，实现污泥减量。
进一步的，所述球形管内径沿水流方向逐级递增。
污泥减量反应器为多级反应器，轴芯中球形管和柱形管的内径差逐步增大，污水流经球形管和柱形管连接处时流量变化逐级增大，产生的负压值也随之增大，污水可在反应器中实现连续压降反应，使污水在空化作用中的氧化反应和裂解反应更为充分，可有效提高污水处理效率，降低污泥产量。
进一步的，所述球形管与所述柱形管平滑连接。
可减少污泥在轴芯内壁上的粘黏，有效避免反应器因使用时间长、污泥积聚而导致污水处理效果不理想的问题，降低了设备维护成本。

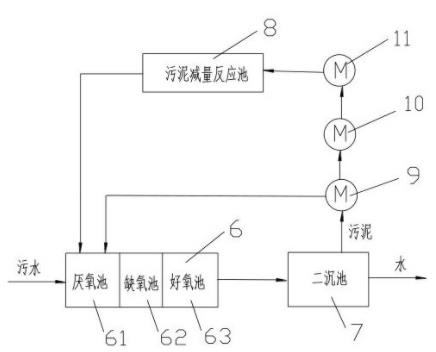

一种结合污泥减量反应器的污水处理系统，包括生化池，所述生化池设有沿水流方向依次连通的厌氧池、缺氧池和好氧池；所述生化池后通过管道依次连接有二沉池和污泥减量反应器；所述二沉池通过回流泵与所述厌氧池连接形成循环；所述二沉池通过所述回流泵、离心泵和污泥泵与所述污泥减量反应器连接，所述污泥减量反应器与所述厌氧池连接形成循环。
进一步的，所述污泥泵设有变频器，所述污泥减量反应器所述轴芯内壁设有压力传感器，所述变频器和所述压力传感器通过PLC连接。
通过压力传感器实时监控污泥减量反应器中污水的压力和流量，通过PLC设定好压力值，并根据传感器传回信号控制污泥泵的吸入流量，来改变通过污泥减量反应器的污水的流量，从而改变空化反应速率，实现了污泥减量反应器中可发生持续的氧化反应和裂解反应，同时也可通过空化反应的程度来调整污泥的生产量。
本实用新型具有如下有益效果：
本实用新型污泥减量反应器通过空化反应强化了细胞的可降解性，污泥减量效果好。结构简单，生产成本低；空化腐蚀严重可以直接更换轴芯，维护成本低；将反应器应用于污水处理系统中，只需将其安装于回流系统中与污泥泵连接即可，占地少，安装使用方便，基建成本低。
本实用新型污水处理系统，通过空化氧化法和活性污泥法联合处理污水，可有效降解难降解的有机物，污水处理效果好，污泥生成量少。
