申请日2021.03.29
公开日期2021.11.19
IPC分类C02F3/34;C02F3/02;C02F1/52;C02F1/44;C02F1/76;C02F1/50;C02F7/00;C02F9/14
摘要
本实用新型属于污水处理技术领域的一种集装箱式一体化污水处理设备，包括污水箱、污水调节池、生物反应池、膜反应池、净化池、储水池等设备。污水箱上端开口以便污水进入，污水箱右侧设置有两层栅格，外侧为所述的粗栅格，里侧为所述的细栅格，污水箱的右端通过梯形进水管道与所污水调节池连接，污水调节池内部靠右部分设有一层超细过滤栅格，通过上述各个设备之间的配合，能够使对污水进行自消毒、净化过滤，能够防止管道堵塞，避免影响正常使用，并且在药品处理箱还设置有一个定时器，通过定时器设定一个时间，让自动加药箱定时想消毒池中加消毒药水，不必工作人员检查人工向消毒池中加药水，更加方便节省时间。
权利要求

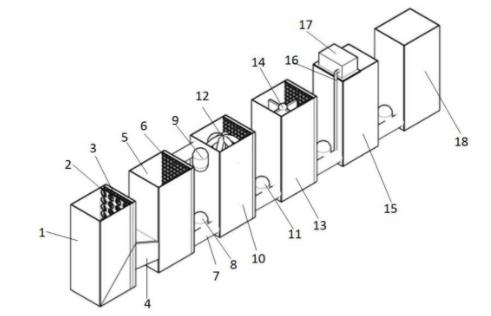

1.一种集装箱式一体化污水处理设备，其特征在于：包括污水箱(1)、粗栅格(2)、细栅格(3)、梯形进水管道(4)、污水调节池(5)、超细过滤栅格(6)、圆柱形进水管道(7)、曝气机(8)、循环机(9)、生物反应池(10)、抽水机(11)、生物反应模块(12)、膜反应池(13)、膜反应模块(14)、净化池(15)、氯粉管道(16)、药品处理箱(17)、储水池(18)、出水口(19)、净化搅拌模块(20)、污泥出口(21)、膜反应池污泥管道(22)、抽污泥机(23)、直通管道(24)、污水调节池污泥管道(25)、集装箱(26)、检修门(27)、检修把手(28)、抽气泵管道(29)、污水流入管(30)、污泥排出管(31)、净化水排出管(32)；
所述的污水箱(1)上端开口以便污水进入，污水箱(1)右侧设置有两层栅格，外侧为粗栅格(2)，里侧为细栅格(3)，污水箱(1)的右端通过梯形进水管道(4)与污水调节池(5)连接，污水调节池(5)内部靠右部分设有一层超细过滤栅格(6)，污水调节池(5)右侧底部通过圆柱形进水管道(7)与生物反应池(10)连接，生物反应池(10)的左侧底部固定有一个曝气机(8)与圆柱形进水管道(7)连接，生物反应池(10)的左侧上部固定有一个循环机(9)与另一根圆柱形进水管道(7)连接，生物反应池(10)内部中间设置有一个生物反应模块(12)，生物反应池(10)的内部靠右部分设有一层超细过滤栅格(6)，生物反应池(10)的右侧底部通过圆柱形进水管道(7)与膜反应池(13)连接，膜反应池(13)左侧底部固定有一个抽水机(11)与圆柱形进水管道(7)连接，膜反应池(13)的内部中间设置有一个膜反应模块(14)，膜反应池(13)右侧底部通过圆柱形进水管道(7)与净化池(15)连接，净化池(15)左侧底部固定有一个抽水机(11)，所述的抽水机(11)与圆柱形进水管道(7)连接，净化池(15)的顶部设置有药品处理箱(17)，药品处理箱(17)的左侧设有一根氯粉管道(16)与圆柱形进水管道(7)连接，药品处理箱(17)的底端设有一个净化搅拌模块(20)，净化池(15)右侧底部通过圆柱形进水管道(7)与储水池(18)连接，储水池(18) 的右侧底部设置有多个出水口(19)，膜反应池(13)的后侧底端固定设置有两根膜反应池污泥管道(22)，污水调节池(5)的后侧底端固定设置有两根污水调节池污泥管道(25)，膜反应池污泥管道(22)与污水调节池污泥管道(25)通过直通管道(24)连接，生物反应池(10)的后侧底端固定设置有两个抽污泥机(23)与抽气泵管道(29)连接，抽气泵管道(29)下端口与直通管道(24)连接，直通管道(24)的中间部位设置有多个污泥出口(21)，上述的污水箱(1)粗栅格(2)细栅格(3)梯形进水管道(4)污水调节池(5)超细过滤栅格(6)圆柱形进水管道(7)曝气机(8)循环机(9)生物反应池(10)抽水机(11)生物反应模块(12)膜反应池(13)膜反应模块(14)净化池(15)氯粉管道(16)药品处理箱(17)储水池(18)出水口(19)净化搅拌模块(20)污泥出口(21)膜反应池污泥管道(22)抽污泥机(23)直通管道(24)污水调节池污泥管道(25)构成一条处理线。
2.根据权利要求1所述的一种集装箱式一体化污水处理设备，其特征在于，集装箱(26)的顶部靠右部分设置有一个检修门(27)，检修门(27)的上端设置有一个检修把手(28)。
3.根据权利要求1所述的一种集装箱式一体化污水处理设备，其特征在于，集装箱(26)的内部并排设置三个同样的处理线设备，三个污水箱的上方设有一根污水流入管(30)，并且三个污水箱都与污水流入管(30)相连接，三组污泥出口的下方设置有一个方形污泥排出管(31)，并且污泥出口都与方形污泥排出管(31)相连接，三组出水口的下方设置有一根细的净化水排出管(32)，并且出水口都与净化水排出管(32)相连接。
4.根据权利要求1所述的一种集装箱式一体化污水处理设备，其特征在于，所述的污水流入管(30)在集装箱(26)的内部，污水流入管(30)的左端伸出集装箱(26)的左侧，所述的污泥排出管(31)在集装箱(26)的内部，污泥排出管(31)的右端伸出集装箱(26)的右侧，所述的净化水排出管(32)在集装箱的内部，净化水排出管(32)的右端伸出集装箱(26)的右侧。
说明书
一种集装箱式一体化污水处理设备
技术领域
本实用新型属于污水处理技术领域，特别涉及一种集装箱式一体化污水处理设备。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。适宜住宅小区、办公楼、商场、宾馆、饭店、机关、学校、部队、工厂等天源生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理。但是，现有的污水处理设备在使用的过程中存在一些缺陷，需要工作人员对污水处理池进行定时检查，往消毒池内加消毒药水，非常的费时费力，使用起来非常的不方便。
实用新型内容
本实用新型提供一种集装箱式一体化污水处理设备，解决了需要工作人员对污水处理池进行定时检查，往消毒池内加消毒药水，非常费时费力使用不方便的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种集装箱式一体化污水处理设备，包括污水箱，所述的污水箱上端开口以便污水进入，所述的污水箱右侧设置有两层栅格，外侧为所述的粗栅格，里侧为所述的细栅格，所述的污水箱的右端通过所述的梯形进水管道与所述的污水调节池连接，所述的污水调节池内部靠右部分设有一层所述的超细过滤栅格，所述的污水调节池右侧底部通过所述的圆柱形进水管道与所述的生物反应池连接，所述的生物反应池的左侧底部固定有一个所述的曝气机与所述的圆柱形进水管道连接，所述的生物反应池的左侧上部固定有一个所述的循环机与另一根所述的圆柱形进水管道连接，所述的生物反应池内部中间设置有一个所述的生物反应模块，所述的生物反应池的内部靠右部分设有一层所述的超细过滤栅格，所述的生物反应池的右侧底部通过所述的圆柱形进水管道与所述的膜反应池连接，所述的膜反应池左侧底部固定有一个所述的抽水机与所述的圆柱形进水管道连接，所述的膜反应池的内部中间设置有一个所述的膜反应模块，所述的膜反应池右侧底部通过所述的圆柱形进水管道与所述的净化池连接，所述的净化池左侧底部固定有一个所述的抽水机，所述的抽水机与所述的圆柱形进水管道连接，所述的净化池的顶部设置有所述的药品处理箱，所述的药品处理箱的左侧设有一根所述的氯粉管道与所述的圆柱形进水管道连接，所述的药品处理箱的底端设有一个所述的净化搅拌模块，所述的净化池右侧底部通过所述的圆柱形进水管道与所述的储水池连接，所述的储水池的右侧底部设置有多个所述的出水口，所述的膜反应池的后侧底端固定设置有两根所述的膜反应池污泥管道，所述的污水调节池的后侧底端固定设置有两根所述的污水调节池污泥管道，所述的膜反应池污泥管道与所述的污水调节池污泥管道通过所述的直通管道连接，所述的生物反应池的后侧底端固定设置有两个所述的抽污泥机与所述的抽气泵管道连接，所述的抽气泵管道下端口与所述的直通管道连接，所述的直通管道的中间部位设置有多个所述的污泥出口，该一体化污水处理设备设置于所述的集装箱的内部，所述的集装箱的顶部靠右部分设置有一个所述的检修门，所述的检修门的上端设置有一个所述的检修把手，所述的集装箱26的内部并排设置三个同样的处理线设备，三个污水箱的上方设有一根所述的污水流入管30，并且三个污水箱都与所述的污水流入管30相连接，三组污泥出口的下方设置有一个方形所述的污泥排出管31，并且污泥出口都与方形所述的污泥排出管31相连接，三组出水口的下方设置有一根细的所述的净化水排出管32，并且出水口都与所述的净化水排出管32相连接，所述的污水流入管30在所述的集装箱26的内部，所述的污水流入管30的左端伸出所述的集装箱26的左侧，所述的污泥排出管31在所述的集装箱28的内部，所述的污泥排出管31的右端伸出所述的集装箱26的右侧，所述的净化水排出管32在集装箱的内部，所述的净化水排出管32的右端伸出所述的集装箱26的右侧。
所述的污水箱的上方设有一根所述的污水流入管，所述的污泥出口的下方设置有一个方形所述的污泥排出管，所述的出水口的下方设置有一根细的所述的净化水排出管。
作为本实用新型的一种优选技术方案，所述的污水箱上端开口以便污水进入，所述的污水箱右侧设置有两层栅格，外侧为所述的粗栅格，里侧为所述的细栅格，所述的污水箱的右端通过所述的梯形进水管道与所述的污水调节池连接，污水自流到所述的污水调节池中，进行沉淀处理。
作为本实用新型的一种优选技术方案，所述的污水调节池内部靠右部分设有一层所述的超细过滤栅格，所述的超细过滤栅格能再一次过滤污水中的垃圾，所述的污水调节池右侧底部通过所述的圆柱形进水管道与所述的生物反应池连接，所述的生物反应池的左侧底部固定有一个所述的曝气机与所述的圆柱形进水管道连接，所述的曝气机通过散气叶轮，将“微气泡”直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面形成浮渣，从水中分离，所述的生物反应池的左侧上部固定有一个所述的循环机与另一根所述的圆柱形进水管道连接，使得初次处理后的污水返回所述的污水调节池中，再次沉淀，所述的生物反应池内部中间设置有一个所述的生物反应模块，在污水中含有充分溶解氧的条件下，利用好氧性微生物使水中的有机物分解成二氧化碳、氨及水等，所述的生物反应池的内部靠右部分设有一层所述的超细过滤栅格，阻止悬浮物絮团进入下一阶段。
作为本实用新型的一种优选技术方案，所述的膜反应池的内部中间设置有一个所述的膜反应模块，所述的膜反应指在分子水平上不同粒径分子的混合物在通过半透膜时，实现选择性分离的技术，半透膜又称分离膜或滤膜，膜壁布满小孔。
作为本实用新型的一种优选技术方案，处理的污水进过抽水机抽入所述的净化池，然后所述的药品处理箱向所述的净化池投放消毒水，药所述的品处理箱左侧有一根所述的氯粉管道与进水管道连接，所述的氯粉直接达到净化池底部，经过所述的净化搅拌模块，与污水充分混合，净化后的水进入所述的储水池，由所述的出水口排出。
作为本实用新型的一种优选技术方案，所述的污水调节池的后侧底端固定设置有两根所述的污水调节池污泥管道，所述的膜反应池污泥管道与所述的污水调节池污泥管道通过所述的直通管道连接，所述的生物反应池的后侧底端固定设置有两个所述的抽污泥机与所述的直通管道连接，所述的直通管道连接中间设置有多个所述的污泥排放口，有利于及时排出挤压的污泥，延长设备的工作时间，减少人工清理。
作为本实用新型的一种优选技术方案，该一体化污水处理设备设置于所述的集装箱的内部，所述的集装箱的顶部靠右部分设置有一个所述的检修门，所述的检修门的上端设置有一个所述的检修把手，有利于检修和及时排除设备故障。
作为本实用新型的一种优选技术方案，所述的集装箱的内部并排设置三个同样的处理线设备，三个污水箱的上方设有一根所述的污水流入管，并且三个污水箱都与所述的污水流入管相连接，三组污泥出口的下方设置有一个方形所述的污泥排出管，并且污泥出口都与方形所述的污泥排出管相连接，三组出水口的下方设置有一根细的所述的净化水排出管，并且出水口都与所述的净化水排出管相连接，并排设置三个处理线，极大的提高了设备处理量。
本实用新型所达到的有益效果是：结构设计合理，使用方便，通过在净化池的上方设置一个药品处理箱，使消毒药能够流入到净化池内，并且设置一个净化搅拌模块起到搅拌的作用，氯粉管道能够使氯粉与水实现快速混合，能够对污水进行过滤，能够防止管道堵塞，避免影响正常使用，并且在药品处理箱还设置有一个定时器，通过定时器设定一个时间，让自动加药箱定时想消毒池中加消毒药水，不必工作人员检查人工向消毒池中加药水，更加方便节省时间。
本实用新型采用了多组并用的方案，极大的提高了设备处理污水的工作效率。
