申请日2021.04.06
公开日期2021.11.12
IPC分类C02F1/00;B01D29/66;B01F7/04;B01D29/03
摘要
本实用新型公开了一种农村污水分散处理装置，包括机壳、反应池、注液口、处理池和控制面板，所述机壳内部的底端设有处理池，且处理池内部的一端设有格状蓄液框，并且处理池上方的机壳内部设有反应池，所述反应池顶端的一侧设有注液口，且注液口一侧的机壳上方设有蓄液斗，并且蓄液斗顶端的中心位置处输液进液口，蓄液斗底端的中心位置处设有溢流通槽，溢流通槽远离蓄液斗的一端延伸至反应池的内部，所述机壳底端的中心位置处设有排液口，排液口的顶端延伸至处理池的内部，且机壳底端的拐角位置处皆安装有支腿。本实用新型不仅提高了处理装置使用时的处理效率，确保了处理装置使用时的净化效果，而且提高了处理装置使用时的便捷性。
权利要求

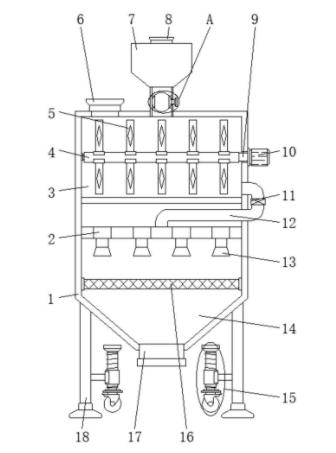

1.一种农村污水分散处理装置，包括机壳(1)、反应池(3)、注液口(6)、处理池(14)和控制面板(24)，其特征在于：所述机壳(1)内部的底端设有处理池(14)，且处理池(14)内部的一端设有格状蓄液框(2)，并且处理池(14)上方的机壳(1)内部设有反应池(3)，所述反应池(3)顶端的一侧设有注液口(6)，且注液口(6)一侧的机壳(1)上方设有蓄液斗(7)，并且蓄液斗(7)顶端的中心位置处输液进液口(8)，蓄液斗(7)底端的中心位置处设有溢流通槽(19)，溢流通槽(19)远离蓄液斗(7)的一端延伸至反应池(3)的内部，所述机壳(1)底端的中心位置处设有排液口(17)，排液口(17)的顶端延伸至处理池(14)的内部，且机壳(1)底端的拐角位置处皆安装有支腿(18)，并且支腿(18)一侧的内壁上设有滑行结构(15)，所述机壳(1)表面的一端安装有控制面板(24)。
2.根据权利要求1所述的一种农村污水分散处理装置，其特征在于：所述格状蓄液框(2)下方的处理池(14)内部安装有过滤网板(16)，且格状蓄液框(2)的底端安装有等间距的均布嘴(13)。
3.根据权利要求1所述的一种农村污水分散处理装置，其特征在于：所述反应池(3)内部的中心位置处设有搅拌轴(4)，搅拌轴(4)的一端与反应池(3)的内壁转动连接，且搅拌轴(4)两侧的外壁上皆安装有等间距的搅拌叶片(5)，机壳(1)一侧的外壁上安装有电机(10)，并且电机(10)的输出端通过联轴器安装有转轴(9)，转轴(9)远离电机(10)的一端延伸至反应池(3)的内部并与搅拌轴(4)的一端相连接。
4.根据权利要求3所述的一种农村污水分散处理装置，其特征在于：所述电机(10)下方的机壳(1)外壁上设有流通管(12)，流通管(12)的一端延伸至反应池(3)的内部，流通管(12)的另一端延伸至处理池(14)的内部并与格状蓄液框(2)的顶端相连通，且流通管(12)一端的外壁上安装有电磁阀(11)。
5.根据权利要求1所述的一种农村污水分散处理装置，其特征在于：所述滑行结构(15)的内部依次设有万向轮(1501)、螺母(1502)、丝杆(1503)、手轮(1504)以及承载架(1505)，所述支腿(18)一侧的内壁上皆安装有承载架(1505)，且承载架(1505)远离支腿(18)的一端安装有螺母(1502)。
6.根据权利要求5所述的一种农村污水分散处理装置，其特征在于：所述螺母(1502)的内部螺纹连接有丝杆(1503)，丝杆(1503)的两端皆延伸至螺母(1502)的外部。
7.根据权利要求6所述的一种农村污水分散处理装置，其特征在于：所述丝杆(1503)的顶端安装有手轮(1504)，且丝杆(1503)的底端转动连接有万向轮(1501)。
8.根据权利要求1所述的一种农村污水分散处理装置，其特征在于：所述溢流通槽(19)内部的中心位置处设有限流球体(21)，且限流球体(21)内部的中心位置处设有限流球槽(20)，限流球槽(20)的两端皆延伸至限流球体(21)的外部。
9.根据权利要求8所述的一种农村污水分散处理装置，其特征在于：所述限流球体(21)与溢流通槽(19)的接触位置处皆安装有密封圈(23)，溢流通槽(19)一侧的外壁上安装有旋柄(22)，旋柄(22)的一端延伸至溢流通槽(19)的内部并与限流球体(21)的外壁相连接。
说明书
一种农村污水分散处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种农村污水分散处理装置。
背景技术
随着新农村建设的进一步加强，农村污水集中处理排放成为一个新的问题，而农村污水主要以生活污水为主，从前这些污水不加处理直接排进小溪与河道中，严重影响了水质和环境景观，为了对此部分污水进行净化处理，因而需使用到相应的污水处理装置。
现今市场上的此类处理装置种类繁多，基本可以满足人们的使用需求，但是依然存在一定的不足之处，具体问题有以下几点。
(1)现有的此类处理装置不便于对降解溶液进行缓慢注入并搅拌处理，导致其难以快速与污水进行溶解，进而影响其处理效率；
(2)现有的此类处理装置不便于对污水进行分散过滤处理，导致其净化效果难以达到预期，时常困扰着人们；
(3)现有的此类处理装置不便于进行滑行处理，难以将其短距离的输送至指定地点，使用时有所不便。
实用新型内容
本实用新型的目的在于提供一种农村污水分散处理装置，以解决上述背景技术中提出处理装置不便于对降解溶液进行缓慢注入并搅拌处理、不便于对污水进行分散过滤处理以及不便于进行滑行处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村污水分散处理装置，包括机壳、反应池、注液口、处理池和控制面板，所述机壳内部的底端设有处理池，且处理池内部的一端设有格状蓄液框，并且处理池上方的机壳内部设有反应池，所述反应池顶端的一侧设有注液口，且注液口一侧的机壳上方设有蓄液斗，并且蓄液斗顶端的中心位置处输液进液口，蓄液斗底端的中心位置处设有溢流通槽，溢流通槽远离蓄液斗的一端延伸至反应池的内部，所述机壳底端的中心位置处设有排液口，排液口的顶端延伸至处理池的内部，且机壳底端的拐角位置处皆安装有支腿，并且支腿一侧的内壁上设有滑行结构，所述机壳表面的一端安装有控制面板。
优选的，所述格状蓄液框下方的处理池内部安装有过滤网板，且格状蓄液框的底端安装有等间距的均布嘴，以便对污水进行过滤处理。
优选的，所述反应池内部的中心位置处设有搅拌轴，搅拌轴的一端与反应池的内壁转动连接，且搅拌轴两侧的外壁上皆安装有等间距的搅拌叶片，机壳一侧的外壁上安装有电机，并且电机的输出端通过联轴器安装有转轴，转轴远离电机的一端延伸至反应池的内部并与搅拌轴的一端相连接，以使得降解溶液与污水快速溶解。
优选的，所述电机下方的机壳外壁上设有流通管，流通管的一端延伸至反应池的内部，流通管的另一端延伸至处理池的内部并与格状蓄液框的顶端相连通，且流通管一端的外壁上安装有电磁阀，使得反应池内部的污水流入至格状蓄液框的内部。
优选的，所述滑行结构的内部依次设有万向轮、螺母、丝杆、手轮以及承载架，所述支腿一侧的内壁上皆安装有承载架，且承载架远离支腿的一端安装有螺母，以便对丝杆进行安置处理。
优选的，所述螺母的内部螺纹连接有丝杆，丝杆的两端皆延伸至螺母的外部，以便带动万向轮进行升降处理。
优选的，所述丝杆的顶端安装有手轮，且丝杆的底端转动连接有万向轮，以便进行短距离的滑行处理。
优选的，所述溢流通槽内部的中心位置处设有限流球体，且限流球体内部的中心位置处设有限流球槽，限流球槽的两端皆延伸至限流球体的外部，以便调节溢流通槽的开合大小。
优选的，所述限流球体与溢流通槽的接触位置处皆安装有密封圈，溢流通槽一侧的外壁上安装有旋柄，旋柄的一端延伸至溢流通槽的内部并与限流球体的外壁相连接，以便带动限流球体进行旋转。
与现有技术相比，本实用新型的有益效果是：该农村污水分散处理装置不仅提高了处理装置使用时的处理效率，确保了处理装置使用时的净化效果，而且提高了处理装置使用时的便捷性；
(1)通过设置有进液口、蓄液斗、溢流通槽、限流球槽、限流球体、旋柄、密封圈、电机、转轴、搅拌轴以及搅拌叶片，通过进液口将降解溶液注入至蓄液斗的内部，再而手动旋转旋柄，使其带动限流球体位于密封圈的内侧进行旋转，此时限流球槽的角度则会发生变化，并使得溢流通槽的开合大小发生变化，以使得蓄液斗内部的降解溶液经溢流通槽按需并缓慢流入至反应池的内部，再通过操作控制面板控制电机，使其由转轴带动搅拌轴进行旋转，并使得搅拌轴带动搅拌叶片位于反应池的内部进行转动，以便对降解溶液进行缓慢注入并搅拌处理，进而使其与污水进行快速溶解，从而提高了处理装置使用时的处理效率；
(2)通过设置有电磁阀、流通管、格状蓄液框、均布嘴以及过滤网板，通过操作控制面板控制电磁阀，使得流通管呈开合状态，此时反应池内部已反应的污水则会经流通管流入至格状蓄液框的内部，并使其经均布嘴均匀分散于过滤网板的顶部，随后落入至处理池的底部并经排液口排出，以达到分散处理的目的，从而确保了处理装置使用时的净化效果；
(3)通过设置有万向轮、螺母、丝杆、手轮以及承载架，通过承载架将螺母设置于支腿的内侧，手动旋转手轮，使其带动丝杆位于螺母的内部旋转并下移，并使得丝杆带动万向轮同步下移，当万向轮底端所在的平面低于支腿底端所在的平面时，即可推动处理装置进行滑行处理，以便将其短距离的输送至指定地点，从而提高了处理装置使用时的便捷性。
