申请日2021.01.03
公开日期2021.11.09
IPC分类C02F9/06
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种电絮凝气浮机，其通过污水处理箱内部的电絮凝装置对污水处理箱内部的污水进行电絮凝处理，通过多组刮板将污水处理箱底端的污泥刮入至排污漏斗的内部，打开液压泵使伸缩杆带动排污塞向左移动，使排污漏斗内部的污泥排入至排污管的内部，通过伸缩杆带动排污塞向右移动，将排污管内部的污泥推出，通过多组刮板将污水处理箱内污水表面的残渣排入至排渣管的内部，从而减少污水处理箱内污泥的累积，提高设备的使用寿命；包括污水处理箱、多组传动轴、传动带、多组刮板、第一电机、第一齿轮、第二齿轮、排污管、多组连接杆、排污漏斗、液压泵、伸缩杆、排污塞和排渣管。
权利要求

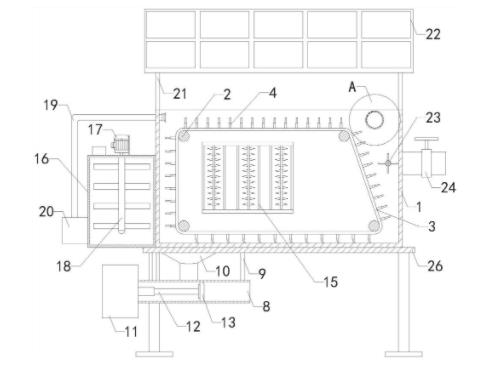

1.一种电絮凝气浮机，其特征在于，包括污水处理箱(1)、多组传动轴(2)、传动带(3)、多组刮板(4)、第一电机(5)、第一齿轮(6)、第二齿轮(7)、排污管(8)、多组连接杆(9)、排污漏斗(10)、液压泵(11)、伸缩杆(12)、排污塞(13)和排渣管(14)，污水处理箱(1)的内部设置有腔室，污水处理箱(1)的顶端设置有进料口，污水处理箱(1)的内部设置有电絮凝装置(15)，多组传动轴(2)的前端和后端均与污水处理箱(1)内的前端和后端转动连接，传动带(3)套装于多组传动轴(2)的表面，多组刮板(4)的一端均与传动带(3)的表面相连接，传动带(3)处于张紧装套，并且多组刮板(4)的材质均为聚氨酯，第一电机(5)的前端与污水处理箱(1)的后端相连接，第一齿轮(6)和第二齿轮(7)的前端分别与第一电机(5)和左侧上方传动轴(2)的后端相连接，并且第一齿轮(6)与第二齿轮(7)啮合连接，排污管(8)的顶端通过多组连接杆(9)与污水处理箱(1)的底端相连接，排污漏斗(10)的底端与排污管(8)的顶端相连接，排污漏斗(10)的顶端与污水处理箱(1)的底端相连接，并且排污漏斗(10)分别与污水处理箱(1)和排污管(8)的内部相通，液压泵(11)的右端与排污管(8)的左端相连接，并且液压泵(11)的右端设置有输出端，伸缩杆(12)的左端与液压泵(11)的输出端相连接，伸缩杆(12)的右端与排污塞(13)的左端相连接，并且排污塞(13)与排污管(8)的内部紧密接触，排渣管(14)的前端和后端分别与污水处理箱(1)内的前端和后端相连接，并且排渣管(14)的左端设置有多组排污孔。
2.如权利要求1所述的一种电絮凝气浮机，其特征在于，还包括混合箱(16)、第二电机(17)、搅拌轴(18)、排料管(19)和排水泵(20)，混合箱(16)的侧端与污水处理箱(1)的侧端相连接，并且混合箱(16)的顶端设置有进料口，第二电机(17)的侧端通过固定板与混合箱(16)的顶端相连接，并且第二电机(17)的底端贯穿混合箱(16)的顶端与搅拌轴(18)的顶端相连接，并且搅拌轴(18)的侧端设置有多组搅拌叶片，排水泵(20)的侧端与混合箱(16)的侧端相连接，并且排水泵(20)的侧端设置有吸水口与混合箱(16)的内部相通，排水泵(20)的顶端设置有排水口，排料管(19)的底端与排水泵(20)的排水口相连接，排料管(19)的侧端贯穿污水处理箱(1)的侧端与污水处理箱(1)的内部相通。
3.如权利要求2所述的一种电絮凝气浮机，其特征在于，还包括多组支架(21)、太阳能发电板(22)、发电轴(23)、排水阀(24)和电机(25)，太阳能发电板(22)的底端通过多组支架(21)与污水处理箱(1)的顶端相连接，发电轴(23)的前端和后端分别与污水处理箱(1)内的前端和后端转动连接，并且发电轴(23)的前端贯穿污水处理箱(1)的前端与电机(25)的后端相连接，排水阀(24)的左端与污水处理箱(1)的右端中部相连接，并且排水阀(24)与污水处理箱(1)的内部相通。
4.如权利要求1所述的一种电絮凝气浮机，其特征在于，还包括支撑台(26)，支撑台(26)的顶端与污水处理箱(1)的底端相连接。
5.如权利要求4所述的一种电絮凝气浮机，其特征在于，还包括电控箱(27)，电控箱(27)的后端与污水处理箱(1)的前端相连接，并且电控箱(27)的前端设置有操控板(28)。
6.如权利要求1所述的一种电絮凝气浮机，其特征在于，还包括梯子(29)，梯子(29)的后端与污水处理箱(1)的前端相连接。
说明书
一种电絮凝气浮机
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种电絮凝气浮机。
背景技术
电絮凝气浮工艺是电解、絮凝和气浮的结合，此装置是基于电化学处理技术原理的一种处理高浓度、高色度、难降解、有毒有机污染物和含有重金属污染的工业废水的设备，但是现有的设备由于结构比较简单，缺少相应的排污结构，导致污水在处理时，较多的污泥沉淀至设备内的底部，污泥长时间的累积，对设备内的腐蚀性较大，导致设备的使用寿命较短，因此需要对现有的设备的进行改善。
实用新型内容
为解决上述技术问题，本实用新型提供一种通过污水处理箱内部的电絮凝装置对污水处理箱内部的污水进行电絮凝处理，通过多组刮板将污水处理箱底端的污泥刮入至排污漏斗的内部，打开液压泵使伸缩杆带动排污塞向左移动，使排污漏斗内部的污泥排入至排污管的内部，通过伸缩杆带动排污塞向右移动，将排污管内部的污泥推出，通过多组刮板将污水处理箱内污水表面的残渣排入至排渣管的内部，从而减少污水处理箱内污泥的累积，提高设备的使用寿命的一种电絮凝气浮机。
本实用新型的一种电絮凝气浮机，包括污水处理箱、多组传动轴、传动带、多组刮板、第一电机、第一齿轮、第二齿轮、排污管、多组连接杆、排污漏斗、液压泵、伸缩杆、排污塞和排渣管，污水处理箱的内部设置有腔室，污水处理箱的顶端设置有进料口，污水处理箱的内部设置有电絮凝装置，多组传动轴的前端和后端均与污水处理箱内的前端和后端转动连接，传动带套装于多组传动轴的表面，多组刮板的一端均与传动带的表面相连接，传动带处于张紧装套，并且多组刮板的材质均为聚氨酯，第一电机的前端与污水处理箱的后端相连接，第一齿轮和第二齿轮的前端分别与第一电机和左侧上方传动轴的后端相连接，并且第一齿轮与第二齿轮啮合连接，排污管的顶端通过多组连接杆与污水处理箱的底端相连接，排污漏斗的底端与排污管的顶端相连接，排污漏斗的顶端与污水处理箱的底端相连接，并且排污漏斗分别与污水处理箱和排污管的内部相通，液压泵的右端与排污管的左端相连接，并且液压泵的右端设置有输出端，伸缩杆的左端与液压泵的输出端相连接，伸缩杆的右端与排污塞的左端相连接，并且排污塞与排污管的内部紧密接触，排渣管的前端和后端分别与污水处理箱内的前端和后端相连接，并且排渣管的左端设置有多组排污孔。
本实用新型的一种电絮凝气浮机，还包括混合箱、第二电机、搅拌轴、排料管和排水泵，混合箱的侧端与污水处理箱的侧端相连接，并且混合箱的顶端设置有进料口，第二电机的侧端通过固定板与混合箱的顶端相连接，并且第二电机的底端贯穿混合箱的顶端与搅拌轴的顶端相连接，并且搅拌轴的侧端设置有多组搅拌叶片，排水泵的侧端与混合箱的侧端相连接，并且排水泵的侧端设置有吸水口与混合箱的内部相通，排水泵的顶端设置有排水口，排料管的底端与排水泵的排水口相连接，排料管的侧端贯穿污水处理箱的侧端与污水处理箱的内部相通。
本实用新型的一种电絮凝气浮机，还包括多组支架、太阳能发电板、发电轴23、排水阀和电机，太阳能发电板的底端通过多组支架与污水处理箱的顶端相连接，发电轴23的前端和后端分别与污水处理箱内的前端和后端转动连接，并且发电轴23的前端贯穿污水处理箱的前端与电机的后端相连接，排水阀的左端与污水处理箱的右端中部相连接，并且排水阀与污水处理箱的内部相通。
本实用新型的一种电絮凝气浮机，还包括支撑台，支撑台的顶端与污水处理箱的底端相连接。
本实用新型的一种电絮凝气浮机，还包括电控箱，电控箱的后端与污水处理箱的前端相连接，并且电控箱的前端设置有操控板。
本实用新型的一种电絮凝气浮机，还包括梯子，梯子的后端与污水处理箱的前端相连接。
与现有技术相比本实用新型的有益效果为：通过污水处理箱的进料口将污水倒入至污水处理箱的内部，通过污水处理箱内部的电絮凝装置对污水处理箱内部的污水进行电絮凝处理，之后打开第一电机，经第一齿轮和第二齿轮啮合传动，使多组传动轴带动传动带运行，通过多组刮板将污水处理箱底端的污泥刮入至排污漏斗的内部，再打开液压泵使伸缩杆带动排污塞向左移动，使排污管内部的污水进入至排污漏斗的内部冲动排污漏斗内部的污泥，使排污漏斗内部的污泥排入至排污管的内部，再通过伸缩杆带动排污塞向右移动，将排污管内部的污泥推出，并且通过多组刮板将污水处理箱内污水表面的残渣由左向右刮动，通过排渣管左端的多组排污孔将残渣排入至排渣管的内部，从而减少污水处理箱内污泥的累积，提高设备的使用寿命。
