申请日2021.01.28
公开日期2021.11.09
IPC分类C02F3/30;C02F101/16;C02F101/10;C02F9/14
摘要
本实用新型涉及一种一体式地埋污水净化设备，其包括:壳体，壳体内设有反应单元、缺氧单元和好氧单元；壳体具有进液管和出液管；缺氧单元的开设有检修口和齿轮安装槽，检修口嵌设密封门，齿轮安装槽设有传动齿轮，传动齿轮的侧面通过第一传动杆与密封门的边缘固定连接；缺氧单元上设有齿轮马达和齿轮杆，齿轮马达与齿轮杆一端连接，齿轮杆另一端设有传动头，传动头与传动齿轮的上边缘啮合；在传动齿轮的作用下，密封门产生翻转，并开启或关闭检修口。实用新型埋设于地下，节省了地面空间，且整个结构一体式设计，安装方便，安全可靠。
权利要求

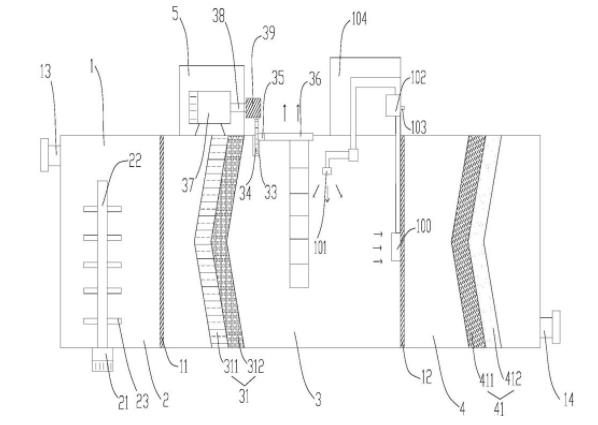

1.一种一体式地埋污水净化设备，其特征在于，其包括：壳体(1)，所述壳体(1)内间隔设置有带孔过滤隔板A(11)和带孔过滤隔板B(12)，所述带孔过滤隔板A(11)和所述带孔过滤隔板B(12)将所述壳体(1)分隔为反应单元(2)、缺氧单元(3)和好氧单元(4)，所述反应单元(2)、所述缺氧单元(3)和所述好氧单元(4)沿所述壳体(1)的长度方向依次设置；
所述壳体(1)还设有与所述反应单元(2)连接的进液管(13)和与所述好氧单元(4)连接的出液管(14)；
所述缺氧单元(3)的顶部开设有检修口(32)和齿轮安装槽(33)，所述检修口(32)活动嵌设有密封门(36)，所述齿轮安装槽(33)活动设置有传动齿轮(34)，所述传动齿轮(34)的侧面通过第一传动杆(35)与所述密封门(36)的边缘固定连接；
所述缺氧单元(3)的顶部上还固定设置有齿轮马达(37)和齿轮杆(38)，所述齿轮马达(37)的输出口与所述齿轮杆(38)第一端固定连接，所述齿轮杆(38)第二端设有传动头(39)，所述传动头(39)位于所述传动齿轮(34)的上方，且所述传动头(39)与所述传动齿轮(34)的上边缘啮合；
在所述传动齿轮(34)的作用下，所述密封门(36)产生翻转，并开启或关闭所述检修口(32)。
2.根据权利要求1所述的一体式地埋污水净化设备，其特征在于，还包括设置于所述缺氧单元(3)内的第一污水净化板(31)，所述第一污水净化板(31)具有除磷层(311)和脱氮层(312)，所述除磷层(311)与所述脱氮层(312)沿所述缺氧单元(3)的长度方向依次设置。
3.根据权利要求2所述的一体式地埋污水净化设备，其特征在于，所述第一污水净化板(31)为V型第一污水净化板(31)。
4.根据权利要求1所述的一体式地埋污水净化设备，其特征在于，还包括搅拌电机(21)和搅拌轴(22)，所述搅拌电机(21)固定设置于所述反应单元(2)的底部，所述搅拌轴(22)位于所述反应单元(2)内，所述搅拌轴(22)的一端与所述搅拌电机(21)的输出口连接，所述搅拌轴(22)的外壁上均匀设置有若干搅拌叶片(23)。
5.根据权利要求1所述的一体式地埋污水净化设备，其特征在于，还包括设置于所述好氧单元(4)内的第二污水净化板(41)，所述第二污水净化板(41)具有生物质纤维除油滤层(411)和活性炭层(412)，所述生物质纤维除油滤层(411)与所述活性炭层(412)沿所述缺氧单元(3)的长度方向依次设置。
6.根据权利要求1至5任一项所述的一体式地埋污水净化设备，其特征在于，还包括位于所述缺氧单元(3)顶部的防护罩(5)，所述防护罩(5)套设住所述齿轮马达(37)。
7.根据权利要求1至5任一项所述的一体式地埋污水净化设备，其特征在于，所述密封门(36)为透明密封门(36)。
8.根据权利要求1至5任一项所述的一体式地埋污水净化设备，其特征在于，所述密封门(36)的边缘与所述检修口(32)的边缘之间设置有密封垫(7)。
9.根据权利要求1至5任一项所述的一体式地埋污水净化设备，其特征在于，还包括进风器(100)、出风器(101)和混流器(102)，所述进风器(100)和所述出风器均位于所述缺氧单元(3)内部，所述混流器(102)固定设置于所述缺氧单元(3)的顶部，所述进风器(100)通过管道与所述混流器(102)的进气口连接，所述混流器(102)的出气口通过管道与所述出风器(101)连接。
10.根据权利要求9所述的一体式地埋污水净化设备，其特征在于，还包括密闭盒(104)，所述密闭盒(104)固定设置于所述缺氧单元(3)顶部，所述密闭盒(104)套设住所述混流器(102)，所述混流器(102)具有伸出所述密闭盒(104)的导气管(103)。
说明书
一种一体式地埋污水净化设备
技术领域
本实用新型属于污水处理技术领域，特别涉及一种一体式地埋污水净化设备。
背景技术
污水净化设备是一种使污水达到排入某一水体或再次使用的水质要求所使用到的综合性净化设备。随着社会的发展和人们生活水平的提高，生活污水和与生活污水类似的各种工业有机污水也越来越多，而通过污水净化设备使污水得到净化，对保护环境具有重大意义。
目前，传统的一体式净化设备一般包括反应池、缺氧池和好氧池，采用化学反应与净化沉淀相结合的方式进行处理，简单有效。但是，上述一体式净化设备一般是设置在地面上的，体积过于庞大，占地较多，不利于城市化的污染治理推进工作。
因此，目前亟需一种一体式地埋污水净化设备来解决上述技术问题。
实用新型内容
本实用新型为了解决上述技术问题提供一种一体式地埋污水净化设备，其能够解决目前传统的一体式净化设备一般是设置在地面上的，体积过于庞大，占地较多，不利于城市化的污染治理推进工作的技术问题。
本实用新型解决上述技术问题的技术方案如下：
一种一体式地埋污水净化设备，其包括:壳体，所述壳体内间隔设置有带孔过滤隔板A和带孔过滤隔板B，所述带孔过滤隔板A和所述带孔过滤隔板B将所述壳体分隔为反应单元、缺氧单元和好氧单元，所述反应单元、所述缺氧单元和所述好氧单元沿所述壳体的长度方向依次设置；
所述壳体还设有与所述反应单元连接的进液管和与所述好氧单元连接的出液管；
所述缺氧单元的顶部开设有检修口和齿轮安装槽，所述检修口活动嵌设有密封门，所述齿轮安装槽活动设置有传动齿轮，所述传动齿轮的侧面通过第一传动杆与所述密封门的边缘固定连接；
所述缺氧单元的顶部上还固定设置有齿轮马达和齿轮杆，所述齿轮马达的输出口与所述齿轮杆第一端固定连接，所述齿轮杆第二端设有传动头，所述传动头位于所述传动齿轮的上方，且所述传动头与所述传动齿轮的上边缘啮合；
在所述传动齿轮的作用下，所述密封门产生翻转，并开启或关闭所述检修口。
本实用新型的有益效果是：
(1)本实用新型污水净化设备能够埋设于地下，节省了地面空间，且整个结构一体式设计，安装方便，降低了使用难度；
(2)本实用新型通过齿轮马达能够远程控制齿轮杆转动，齿轮杆能够带动传动齿轮转动，传动齿轮能够带动密封门，从而实现密封门开启或关闭检修口，避免操作人员避免接触缺氧单元有害物质，提高了污水净化设备埋地时的安全性；
(3)本实用新型污水净化设备结构简单，通过反应单元、缺氧单元和好氧单元对污水进行处理，提高了污水的处理效率。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，还包括设置于所述缺氧单元内的第一污水净化板，所述第一污水净化板具有除磷层和脱氮层，所述除磷层与所述脱氮层沿所述缺氧单元的长度方向依次设置。
采用上述进一步方案的有益效果是：在缺氧单元，除磷层和脱氮层能够有效地去除污水中的磷和氮，方便有效。
进一步，所述第一污水净化板为V型第一污水净化板。
采用上述进一步方案的有益效果是：V型第一污水净化板能够使水流产生旋涡，从而达到一定混匀效果，提高了V型第一污水净化板的工作效率。
进一步，还包括搅拌电机和搅拌轴，所述搅拌电机固定设置于所述反应单元的底部，所述搅拌轴位于所述反应单元内，所述搅拌轴的一端与所述搅拌电机的输出口连接，所述搅拌轴的外壁上均匀设置有若干搅拌叶片。
采用上述进一步方案的有益效果是：搅拌电机控制搅拌轴转动，搅拌轴带动搅拌叶片转动，使反应单元内的污水能够充分反应，简单实用。
进一步，还包括设置于所述好氧单元内的第二污水净化板，所述第二污水净化板具有生物质纤维除油滤层和活性炭层，所述生物质纤维除油滤层与所述活性炭层沿所述缺氧单元的长度方向依次设置。
采用上述进一步方案的有益效果是：在好氧单元，生物质纤维除油滤层和硝化菌填料层能够有效地去除污水中的悬浮物和有机杂物，原料来源方便，制造成本低。
进一步，所述第二污水净化板为V型第二污水净化板。
采用上述进一步方案的有益效果是：V型第二污水净化板能够使水流产生旋涡，从而达到一定混匀效果，提高了V型第二污水净化板的工作效率。
进一步，还包括位于所述缺氧单元顶部的防护罩，所述防护罩套设住所述齿轮马达。
采用上述进一步方案的有益效果是：通过防护罩能够对齿轮马达进行保护，从而延长一体式地埋污水净化设备的适用寿命。
进一步，所述密封门为透明密封门。
采用上述进一步方案的有益效果是：透明密封门能够方便操作人员观察缺氧单元内的情况，进一步提高缺氧单元安全性。
进一步，所述密封门的边缘与所述检修口的边缘之间设置有密封垫。
采用上述进一步方案的有益效果是：密封垫能够保障缺氧单元的密闭性，确保缺氧单元内能够正常进行污水处理工作。
进一步，所述齿轮马达内设置有遥控模块。
采用上述进一步方案的有益效果是：通过遥控模块能够远程控制齿轮马达，方便操作人员的开启或关闭检修口。
进一步，还包括进风器、出风器和混流器，所述进风器和所述出风气均位于所述缺氧单元内部，所述混流器固定设置于所述缺氧单元的顶部，所述进风器通过管道与所述混流器的进气口连接，所述混流器的出气口通过管道与所述出风器连接。
采用上述进一步方案的有益效果是：在进风器、出风器和混流器的配合下，三者能够对缺氧单元进行气流循环，一方面加快有害物质的排出，另一方面为进入到箱内的操作人员提供进一步的安全保障。
进一步，还包括密闭盒，所述密闭盒固定设置于所述缺氧单元顶部，所述密闭盒套设住所述混流器，所述混流器具有伸出所述密闭盒的导气管。
采用上述进一步方案的有益效果是：通过密闭盒能够对混流器进行保护，混流器的导气管能够将新鲜空气与进风器传输的箱内气体进行混合，从而保障循环净化的效果。
进一步，还包括梯子，所述梯子设置于所述缺氧单元内，所述梯子的顶端位于所述检修口处。
采用上述进一步方案的有益效果是：梯子能够方便操作人员进入到缺氧单元内进行检修，简单实用。
