申请日2021.03.10
公开日期2021.11.12
IPC分类C02F11/122;C02F11/14
摘要
本实用新型属于工业污泥技术领域，尤其为一种工业污泥减量化处理装置，包括安装板，所述安装板的底部设置有支撑腿，所述安装板的顶部设置有混合仓，所述混合仓的侧面设置进料口，所述混合仓的侧面设置有出水口，所述混合仓的顶部设置有第一电机，所述第一电机的输出端连接有传动轴，所述传动轴的表面设置有搅拌叶，所述混合仓的顶部设置有混凝剂投放口。通过进料口将工业污泥传输至混合仓的内部进行混合处理，提高了装置的处理效果，通过混凝剂投放口将混凝剂投放至混合仓的内部，提高了装置的处理效果，通过传动轴带动搅拌叶进行转动将混合仓污泥进行搅拌，便于混凝剂与污泥的混合，提高了污泥与混合剂的中和效果。
权利要求

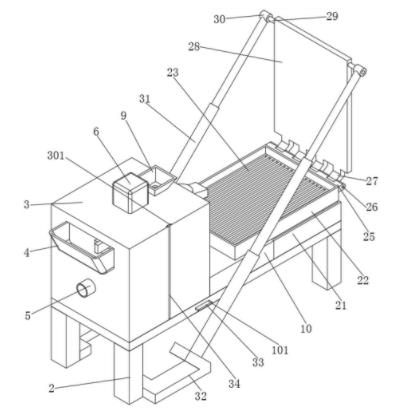

1.一种工业污泥减量化处理装置，包括安装板(1)，所述安装板(1)的底部设置有支撑腿(2)，其特征在于：所述安装板(1)的顶部设置有混合仓(3)，所述混合仓(3)的侧面设置进料口(4)，所述混合仓(3)的侧面设置有出水口(5)，所述混合仓(3)的顶部设置有第一电机(6)，所述第一电机(6)的输出端连接有传动轴(7)，所述传动轴(7)的表面设置有搅拌叶(8)，所述混合仓(3)的顶部设置有混凝剂投放口(9)，所述混合仓(3)的侧面设置有安装块(10)，所述安装块(10)的内部设置有液压缸(11)，所述液压缸(11)的输出端连接有液压杆(12)，所述液压杆(12)的侧面设置有推板(13)，所述推板(13)的顶部设置有引流板(14)，所述安装板(1)的底部设置有淤泥中转仓(15)，所述淤泥中转仓(15)的底部设置有第二电机(16)，所述第二电机(16)的输出端连接有传输蜗杆(17)，所述安装块(10)的内部设置有传输管道(18)，所述传输管道(18)的表面设置有固定板(19)，所述传输管道(18)的表面设置有限制框(20)，所述安装块(10)的侧面设置有污水仓(21)，所述污水仓(21)的顶部设置有压滤仓(22)，所述压滤仓(22)的内部设置有过滤板(23)，所述压滤仓(22)的底部设置有导流板(24)，所述压滤仓(22)的侧面设置有固定座(25)，所述固定座(25)的内部设置有连接轴(26)，所述连接轴(26)的表面设置有活动座(27)，所述活动座(27)的顶部设置有下压板(28)，所述下压板(28)的正面设置有固定轴(29)，所述固定轴(29)的表面设置有套筒(30)，所述套筒(30)的底部设置有伸缩杆(31)，所述支撑腿(2)的侧面设置有支撑板(32)。
2.根据权利要求1所述的一种工业污泥减量化处理装置，其特征在于：所述安装板(1)的内部开设有安装槽(101)，所述安装板(1)的内部设置有挡板(33)，且安装槽(101)与挡板(33)之间为榫卯连接。
3.根据权利要求1所述的一种工业污泥减量化处理装置，其特征在于：所述混合仓(3)的内部开设有限制槽(301)，所述混合仓(3)的内部设置有观测板(34)，且观测板(34)与限制槽(301)之间为榫卯连接。
4.根据权利要求1所述的一种工业污泥减量化处理装置，其特征在于：所述引流板(14)的为圆弧状，且圆弧状的引流板(14)通过螺栓固定连接在推板(13)的顶部。
5.根据权利要求1所述的一种工业污泥减量化处理装置，其特征在于：所述支撑板(32)的数量为两个，且两个支撑板(32)均以安装板(1)的中心相互对称。
6.根据权利要求1所述的一种工业污泥减量化处理装置，其特征在于：所述压滤仓(22)的底部开设有槽口，且槽口处于污水仓(21)的顶部。
说明书
一种工业污泥减量化处理装置
技术领域
本实用新型属于工业污泥技术领域，具体涉及一种工业污泥减量化处理装置。
背景技术
工业污泥是指工业废水处理站产生的污泥，一般无机污泥较多，含有生产废水中的化学成分，属于危废类，污泥处理工业污泥的处理为脱水—选择处置方式——回收利用、隔离填埋、无害化焚烧，工业污泥的处理是一大难题；污泥脱水有板框、袋式、离心、烘干、自然干化等几种方式，根据废水性质选择合适的脱水方式是关键环节。
然而，目前的污泥板框压滤机在污泥压滤过程中，经常出现污泥中的水份无法脱出，压滤后滤饼含水率比较高，污泥减量化失败的情况。尤其在有机渣污泥的压滤中，因污泥含税量过大，这种设备基本处理瘫痪和报废状态而无法使用。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种工业污泥减量化处理装置，解决了常规工业污泥压滤装置在日常运行中所出现的含水率高、效率低、无法压滤的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污泥减量化处理装置，包括安装板，所述安装板的底部设置有支撑腿，所述安装板的顶部设置有混合仓，所述混合仓的侧面设置进料口，所述混合仓的侧面设置有出水口，所述混合仓的顶部设置有第一电机，所述第一电机的输出端连接有传动轴，所述传动轴的表面设置有搅拌叶，所述混合仓的顶部设置有混凝剂投放口，所述混合仓的侧面设置有安装块，所述安装块的内部设置有液压缸，所述液压缸的输出端连接有液压杆，所述液压杆的侧面设置有推板，所述推板的顶部设置有引流板，所述安装板的底部设置有淤泥中转仓，所述淤泥中转仓的底部设置有第二电机，所述第二电机的输出端连接有传输蜗杆，所述安装块的内部设置有传输管道，所述传输管道的表面设置有固定板，所述传输管道的表面设置有限制框，所述安装块的侧面设置有污水仓，所述污水仓的顶部设置有压滤仓，所述压滤仓的内部设置有过滤板，所述压滤仓的底部设置有导流板，所述压滤仓的侧面设置有固定座，所述固定座的内部设置有连接轴，所述连接轴的表面设置有活动座，所述活动座的顶部设置有下压板，所述下压板的正面设置有固定轴，所述固定轴的表面设置有套筒，所述套筒的底部设置有伸缩杆，所述支撑腿的侧面设置有支撑板。
优选的，所述安装板的内部开设有安装槽，所述安装板的内部设置有挡板，且安装槽与挡板之间为榫卯连接。
优选的，所述混合仓的内部开设有限制槽，所述混合仓的内部设置有观测板，且观测板与限制槽之间为榫卯连接。
优选的，所述引流板的为圆弧状，且圆弧状的引流板通过螺栓固定连接在推板的顶部。
优选的，所述支撑板的数量为两个，且两个支撑板均以安装板的中心相互对称。
优选的，所述压滤仓的底部开设有槽口，且槽口处于污水仓的顶部。
与现有技术相比，本实用新型的有益效果是：
通过进料口将工业污泥传输至混合仓的内部进行混合处理，提高了装置的处理效果，通过混凝剂投放口将混凝剂投放至混合仓的内部，提高了装置的处理效果，通过传动轴带动搅拌叶进行转动将混合仓污泥进行搅拌，便于混凝剂与污泥的混合，提高了污泥与混合剂的中和效果，通过限制槽与观测板之间为榫卯连接，提高了装置便于观测的效果，通过液压杆带动推板将混合仓内部污泥进行推动，提高了装置的工作效果，通过安装板顶部开设的槽口与淤泥中转仓的顶部相连接，提高了装置的工作效果，通过污泥由传输蜗杆经过传输管道传输至压滤仓的内部，提高了装置的传输效果，通过下压板下压对压滤仓顶部的污泥进行压滤，提高了装置的工作效果。
