申请日2021.03.14
公开日期2021.11.16
IPC分类C02F1/00;C02F7/00
摘要
本实用新型公开了潜水节能搅拌曝气一体机，包括污水池壁、固定安装于污水池壁上端面的顶板以及对称活动设置于污水池壁一侧的两个搅拌曝气设备，所述顶板的上端面对称活动设置有两块盖板，两块所述盖板朝向搅拌曝气设备的一侧均固定焊接有侧板，所述侧板上端面朝向搅拌曝气设备的一侧固定安装有支撑板，所述支撑板朝向搅拌曝气设备的一侧对称构造有两块U形板，两块所述U形板相向的一侧之间活动安装有圆轴，所述圆轴的一端通过电机轴连接有固定安装于U形板一侧的第一电机，该潜水节能搅拌曝气一体机，结构合理，便于对调节对不同深度的污水进行处理，且便于调节设备的朝向，提升污水处理效率，实用性强。
权利要求

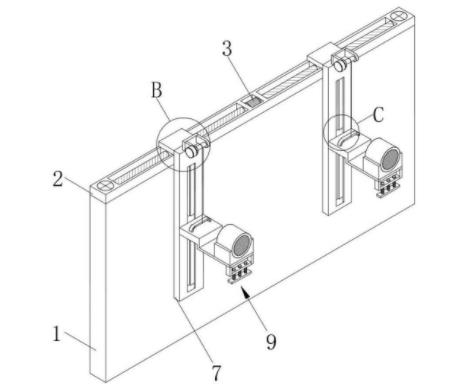

1.潜水节能搅拌曝气一体机，包括污水池壁(1)、固定安装于污水池壁(1)上端面的顶板(2)以及对称活动设置于污水池壁(1)一侧的两个搅拌曝气设备(9)；
其特征在于：所述顶板(2)的上端面对称活动设置有两块盖板(4)，两块所述盖板(4)朝向搅拌曝气设备(9)的一侧均固定焊接有侧板(7)，所述侧板(7)上端面朝向搅拌曝气设备(9)的一侧固定安装有支撑板(5)，所述支撑板(5)朝向搅拌曝气设备(9)的一侧对称构造有两块U形板(501)，两块所述U形板(501)相向的一侧之间活动安装有圆轴(601)，所述圆轴(601)的一端通过电机轴连接有固定安装于U形板(501)一侧的第一电机(6)；
所述搅拌曝气设备(9)包括活动板(10)，所述活动板(10)下端面远离污水池壁(1)的一侧构造有承载板(1001)，且活动板(10)的上端面居中构造有把手，所述承载板(1001)上端面远离污水池壁(1)的一侧固定安装有底座(11)，且承载板(1001)下端面远离污水池壁(1)的一侧固定安装有防水箱(17)，所述防水箱(17)内固定安装有第三电机(1701)，所述第三电机(1701)的电机轴穿过承载板(1001)并与底座(11)的底部中心固定连接，所述圆轴(601)的外缘面上固定卷绕有吊绳，吊绳的一端与把手固定连接。
2.根据权利要求1所述的潜水节能搅拌曝气一体机，其特征在于：所述顶板(2)的上端面居中开设有供双轴电机(3)固定安装的卡槽，且顶板(2)的上端面对称开设有两个位于卡槽两侧的凹槽(201)，所述双轴电机(3)通过电机轴连接有两根分别活动设置于两个凹槽(201)内的螺纹杆(301)，两根所述螺纹杆(301)的外缘面上均螺纹配合安装有矩形块(302)，两块所述盖板(4)的底面分别与两个矩形块(302)的顶面固定焊接。
3.根据权利要求1所述的潜水节能搅拌曝气一体机，其特征在于：所述侧板(7)内居中开设有导向槽(701)，所述导向槽(701)的槽壁两侧均居中开设有限位槽(702)，且导向槽(701)内滑动设置有导向块(8)，所述导向块(8)的两侧均构造有安装于限位槽(702)内的限位块(801)，所述活动板(10)朝向污水池壁(1)的一侧与导向块(8)固定焊接。
4.根据权利要求1所述的潜水节能搅拌曝气一体机，其特征在于：所述底座(11)内固定安装有机壳(15)，所述机壳(15)的一侧开设有延伸至内部的腔室，腔室由隔板(1502)分隔为两个区域，且腔室朝向开口的一侧固定安装有防护网(1501)，所述隔板(1502)远离开口的一侧居中固定安装有第二电机(16)，所述第二电机(16)的电机轴穿过隔板(1502)并固定连接有搅拌叶轮。
5.根据权利要求1所述的潜水节能搅拌曝气一体机，其特征在于：所述承载板(1001)远离污水池壁(1)的一侧对称构造有两块立板(12)，两块所述立板(12)相向的一侧底端构造有固定板(1201)，所述固定板(1201)的下方活动设置有压板(13)，所述压板(13)朝向固定板(1201)的一侧等距构造有三根导向轴(14)，三根所述导向轴(14)的顶端均贯穿至固定板(1201)的上端面并构造有限位环，且三根导向轴(14)的外缘面上均套设有抵接固定板(1201)的弹簧(1401)。
说明书
潜水节能搅拌曝气一体机
技术领域
本实用新型属于污水处理设备技术领域，具体涉及潜水节能搅拌曝气一体机。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
目前的污水处理设备安装在污水池内后位置就已固定，其在污水池内的高度不可调节，无法对不同深度的污水进行处理，处理的效率较低，且现有的污水处理设备在使用时只能实现单一方向的推流，导致使用时往往需要耗费较长的时间才能实现污水的整体流动，浪费时间的同时也降低了污水处理效率。
实用新型内容
本实用新型的目的在于提供潜水节能搅拌曝气一体机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：潜水节能搅拌曝气一体机，包括污水池壁、固定安装于污水池壁上端面的顶板以及对称活动设置于污水池壁一侧的两个搅拌曝气设备；
所述顶板的上端面对称活动设置有两块盖板，两块所述盖板朝向搅拌曝气设备的一侧均固定焊接有侧板，所述侧板上端面朝向搅拌曝气设备的一侧固定安装有支撑板，所述支撑板朝向搅拌曝气设备的一侧对称构造有两块U形板，两块所述U形板相向的一侧之间活动安装有圆轴，所述圆轴的一端通过电机轴连接有固定安装于U形板一侧的第一电机；
所述搅拌曝气设备包括活动板，所述活动板下端面远离污水池壁的一侧构造有承载板，且活动板的上端面居中构造有把手，所述承载板上端面远离污水池壁的一侧固定安装有底座，且承载板下端面远离污水池壁的一侧固定安装有防水箱，所述防水箱内固定安装有第三电机，所述第三电机的电机轴穿过承载板并与底座的底部中心固定连接，所述圆轴的外缘面上固定卷绕有吊绳，吊绳的一端与把手固定连接。
优选的，所述顶板的上端面居中开设有供双轴电机固定安装的卡槽，且顶板的上端面对称开设有两个位于卡槽两侧的凹槽，所述双轴电机通过电机轴连接有两根分别活动设置于两个凹槽内的螺纹杆，两根所述螺纹杆的外缘面上均螺纹配合安装有矩形块，两块所述盖板的底面分别与两个矩形块的顶面固定焊接。
优选的，所述侧板内居中开设有导向槽，所述导向槽的槽壁两侧均居中开设有限位槽，且导向槽内滑动设置有导向块，所述导向块的两侧均构造有安装于限位槽内的限位块，所述活动板朝向污水池壁的一侧与导向块固定焊接。
优选的，所述底座内固定安装有机壳，所述机壳的一侧开设有延伸至内部的腔室，腔室由隔板分隔为两个区域，且腔室朝向开口的一侧固定安装有防护网，所述隔板远离开口的一侧居中固定安装有第二电机，所述第二电机的电机轴穿过隔板并固定连接有搅拌叶轮。
优选的，所述承载板远离污水池壁的一侧对称构造有两块立板，两块所述立板相向的一侧底端构造有固定板，所述固定板的下方活动设置有压板，所述压板朝向固定板的一侧等距构造有三根导向轴，三根所述导向轴的顶端均贯穿至固定板的上端面并构造有限位环，且三根导向轴的外缘面上均套设有抵接固定板的弹簧。
本实用新型的技术效果和优点：该潜水节能搅拌曝气一体机，得益于第一电机、圆轴、吊绳和把手的设置，可启动第一电机，使得圆轴转动，从而实现吊绳的放线或收线，进而拉动搅拌曝气设备上升或下降，便于对不同深度的污水进行处理，提升污水处理效率；得益于防水箱、第三电机和底座的设置，通过启动第三电机，可使得电机轴带动底座转动，实现对机壳的朝向进行调节，可实现多个方向的推流，进一步提升了污水的处理效率。
