申请日2021.03.15
公开日期2021.11.19
IPC分类C02F1/52;C02F3/10;C02F3/30;B01F7/18;C02F101/10;B01F7/16;C02F9/14
摘要

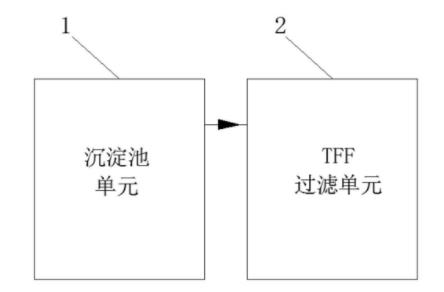

本发明公开了一种由高密度沉淀池和TFF组成的污水处理系统，包括：沉淀池单元，所述沉淀池单元内投加有不溶介质颗粒；TFF过滤单元，所述TFF过滤单元内填充有软性填料和半软性填料；其中，污水依次经过沉淀池单元完成沉淀、TFF过滤单元完成过滤净化。本发明提供的一种由高密度沉淀池和TFF组成的污水处理系统，由沉淀池单元和TFF过滤单元组成，沉淀池单元和TFF过滤单元相互促进，产生一加一大于二的效果，快速沉淀、缩短沉降时间的同时，污水在TFF过滤单元的填料上附着的生物膜作用下进行进一步的脱氮除磷，使水质得到进一步的净化。
权利要求
1.一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，包括：
沉淀池单元(1)，所述沉淀池单元(1)内投加有不溶介质颗粒；
TFF过滤单元(2)，所述TFF过滤单元(2)内填充有软性填料和半软性填料；
其中，污水依次经过沉淀池单元(1)完成沉淀、TFF过滤单元(2)完成过滤净化。
2.根据权利要求1所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述TFF过滤单元(2)为TFF一体化设备。
3.根据权利要求1所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述沉淀池单元(1)包括：
池身(11)；
助凝剂添加区(12)和斜板沉淀区(13)，所述絮凝剂添加区(12)和斜板沉淀区(13)之间通过隔板(4)隔开，所述隔板(4)上开设有溢流口(3)，助凝剂添加区(12)的原水自溢流口(3)溢流到斜板沉淀区(13)内，所述斜板沉淀区(13)内投加有不溶介质颗粒；
污水进口(14)，所述污水进口(14)安装于池身(11)上，并连通于助凝剂添加区(12)内；
搅拌装置(15)，所述搅拌装置(15)安装于助凝剂添加区(12)内。
4.根据权利要求3所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述搅拌装置(15)包括：
搅拌电机(16)，所述搅拌电机(16)安装于池身(11)内底部，所述搅拌电机(16)靠近助凝剂添加区(12)设置；
搅拌轴(17)，所述搅拌轴(17)竖直设于助凝剂添加区(12)内，所述搅拌轴(17)安装于搅拌电机(16)输出端；
搅拌杆(18)，多个所述搅拌杆(18)安装于所述搅拌轴(17)上。
5.根据权利要求4所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述搅拌装置(15)还包括：
滑块安装室(19)，所述滑块安装室(19)设于搅拌杆(18)内；
滑块(10)，所述滑块(10)安装于滑块安装室(19)内；
第一弹簧(31)，所述第一弹簧(31)设于滑块安装室(19)内，所述第一弹簧(31)一端与所述滑块安装室(19)内壁连接，所述第一弹簧(31)另一端与所述滑块(10)连接；
副搅拌杆(32)，所述副搅拌杆(32)设于滑块安装室(19)内，所述副搅拌杆(32)一端与所述滑块(10)远离第一弹簧(31)端连接，所述副搅拌杆(32)另一端自搅拌杆(18)远离搅拌轴(17)端伸出滑块安装室(19)设置；
斜槽(33)，所述斜槽(33)开设于所述副搅拌杆(32)上，所述斜槽(33)低位端靠近搅拌轴(17)设置；
第一滚块(34)，所述第一滚块(34)滑动连接于斜槽(33)内；
升降杆(35)，所述升降杆(35)竖直穿设各滑动安装室(19)设置，所述第一滚块(34)安装于升降杆(35)上；
第一转环(36)，所述第一转环(36)通过固定轴承套设于搅拌轴(17)上，所述第一转环(36)靠近搅拌电机(16)设置；
第一转臂(37)，所述第一转臂(37)铰接于第一转环(36)外环端；
条形槽(38)，所述条形槽(38)开设于第一转臂(37)上；
第二滚块(39)，所述第二滚块(39)滑动连接于条形槽(38)内，所述第二滚块(39)安装于升降杆(35)上；
第一离心球(30)，所述第一离心球(30)固定连接于所述第一转臂(37)远离第一转环(36)端。
6.根据权利要求4所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述搅拌装置(15)还包括：
搅拌箱(41)，所述搅拌轴(17)远离搅拌电机(16)端穿设搅拌箱(41)设置；
安装槽(42)，两个所述安装槽(42)对向安装于搅拌箱(41)侧端；
落料孔(43)，多个所述落料孔(41)等距开设于所述安装槽(42)槽底端；
第一转轴(44)，所述第一转轴(44)安装于安装槽(42)内，所述第一转轴(44)伸入搅拌箱(41)内；
第一斜齿轮(45)，所述第一斜齿轮(45)位于搅拌箱(41)内，所述第一斜齿轮(45)安装于搅拌轴(17)上；
第二斜齿轮(46)，所述第二斜齿轮(46)位于搅拌箱(41)内，所述第二斜齿轮(46)安装于第一转轴(44)上，所述第二斜齿轮(46)与第一斜齿轮(45)啮合；
绞龙(47)，所述绞龙(47)位于安装槽(42)内，所述绞龙(47)安装于第一转轴(44)上；
进料筛板(48)，所述进料筛板(48)安装于助凝剂添加区(12)内，所述进料筛板(48)可升降安装于池身(11)内顶部，所述搅拌轴(17)远离搅拌电机(16)端穿设进料筛板(48)设置；
转盘(49)，所述转盘(49)安装于搅拌轴(17)上，所述转盘(49)位于进料筛板(48)和搅拌箱(41)之间；
第二转环(40)，所述第二转环(40)通过安装轴承套设于搅拌轴(17)上，所述第二转环(40)位于转盘(49)和进料筛板(48)之间；
第二弹簧(51)，所述第二弹簧(51)套设于搅拌轴(17)上，所述第二弹簧(51)位于进料筛板(48)和第二转环(40)之间，所述第二弹簧(51)一端与进料筛板(48)连接，所述第二弹簧(51)另一端与第二转环(40)连接；
C型槽(52)，所述C型槽(52)以搅拌轴(17)为中心开设于所述第二转环(40)靠近转盘(49)端，所述C型槽(52)槽底端呈倾斜式设置；
斜台(53)，所述斜台(53)安装于第二转环(40)靠近转盘(49)端，所述斜台(53)过渡连接于C型槽(52)槽底低位端和C型槽(52)槽底高位端之间设置；
第三滚块(54)，所述第三滚块(54)滑动连接于C型槽(52)内，所述第三滚块(54)安装于转盘(49)上；
第二转臂(55)，所述第二转臂(55)铰接于第二转环(40)外环端；
第二离心球(56)，所述第二离心球(56)固定连接于所述第二转臂(55)远离第二转环(40)端；
弹簧安装座，所述弹簧安装座安装于第二转环(40)上；
第三弹簧(57)，所述第三弹簧(57)一端与所述弹簧安装座连接，所述第三弹簧(57)另一端与所述第二转臂(55)连接。
7.根据权利要求3所述的一种由高密度沉淀池和TFF组成的污水处理系统，其特征在于，所述斜板沉淀区(13)内靠近顶部位置安装有配合所述TFF过滤单元(2)设置的反冲洗斜平台。
说明书
一种由高密度沉淀池和TFF组成的污水处理系统
技术领域
本发明涉及水处理技术领域，具体地说，涉及一种由高密度沉淀池和TFF 组成的污水处理系统。
背景技术
大多数农村污水处理终端在使用过程中存在着处理周期长、操作复杂等不足之处。
发明内容
为达到上述目的，本发明公开了一种由高密度沉淀池和TFF组成的污水处 理系统，包括：
沉淀池单元，所述沉淀池单元内投加有不溶介质颗粒；
TFF过滤单元，所述TFF过滤单元内填充有软性填料和半软性填料；
其中，污水依次经过沉淀池单元完成沉淀、TFF过滤单元完成过滤净化。
优选的，所述TFF过滤单元为TFF一体化设备。
优选的，为了实现快速沉淀、缩短沉降时间，作为本发明的重要创新点， 本发明对沉淀池单元进行了改进，增加了助凝剂添加区、斜板沉淀区和搅拌装 置，利用斜板沉内完成沉淀，并利用搅拌装置使得助凝剂与污水中悬浮物快速 混合，具体地，所述沉淀池单元包括：
池身；
助凝剂添加区和斜板沉淀区，所述絮凝剂添加区和斜板沉淀区之间通过隔 板隔开，所述隔板上开设有溢流口，助凝剂添加区的原水自溢流口溢流到斜板 沉淀区内，所述斜板沉淀区内投加有不溶介质颗粒；
污水进口，所述污水进口安装于池身上，并连通于助凝剂添加区内；
搅拌装置，所述搅拌装置安装于助凝剂添加区内。
优选的，为了提高搅拌效果，使助凝剂与污水中悬浮物快速混合，本发明 还对搅拌装置的结构进行了改进设计，具体地，所述搅拌装置包括：
搅拌电机，所述搅拌电机安装于池身内底部，所述搅拌电机靠近助凝剂添 加区设置；
搅拌轴，所述搅拌轴竖直设于助凝剂添加区内，所述搅拌轴安装于搅拌电 机输出端；
搅拌杆，多个所述搅拌杆安装于所述搅拌轴上。
优选的，所述搅拌装置还包括：
滑块安装室，所述滑块安装室设于搅拌杆内；
滑块，所述滑块安装于滑块安装室内；
第一弹簧，所述第一弹簧设于滑块安装室内，所述第一弹簧一端与所述滑 块安装室内壁连接，所述第一弹簧另一端与所述滑块连接；
副搅拌杆，所述副搅拌杆设于滑块安装室内，所述副搅拌杆一端与所述滑 块远离第一弹簧端连接，所述副搅拌杆另一端自搅拌杆远离搅拌轴端伸出滑块 安装室设置；
斜槽，所述斜槽开设于所述副搅拌杆上，所述斜槽低位端靠近搅拌轴设置；
第一滚块，所述第一滚块滑动连接于斜槽内；
升降杆，所述升降杆竖直穿设各滑动安装室设置，所述第一滚块安装于升 降杆上；
第一转环，所述第一转环通过固定轴承套设于搅拌轴上，所述第一转环靠 近搅拌电机设置；
第一转臂，所述第一转臂铰接于第一转环外环端；
条形槽，所述条形槽开设于第一转臂上；
第二滚块，所述第二滚块滑动连接于条形槽内，所述第二滚块安装于升降 杆上；
第一离心球，所述第一离心球固定连接于所述第一转臂远离第一转环端。
优选的，所述搅拌装置还包括：
搅拌箱，所述搅拌轴远离搅拌电机端穿设搅拌箱设置；
安装槽，两个所述安装槽对向安装于搅拌箱侧端；
落料孔，多个所述落料孔等距开设于所述安装槽槽底端；
第一转轴，所述第一转轴安装于安装槽内，所述第一转轴伸入搅拌箱内；
第一斜齿轮，所述第一斜齿轮位于搅拌箱内，所述第一斜齿轮安装于搅拌 轴上；
第二斜齿轮，所述第二斜齿轮位于搅拌箱内，所述第二斜齿轮安装于第一 转轴上，所述第二斜齿轮与第一斜齿轮啮合；
绞龙，所述绞龙位于安装槽内，所述绞龙安装于第一转轴上；
进料筛板，所述进料筛板安装于助凝剂添加区内，所述进料筛板可升降安 装于池身内顶部，所述搅拌轴远离搅拌电机端穿设进料筛板设置；
转盘，所述转盘安装于搅拌轴上，所述转盘位于进料筛板和搅拌箱之间；
第二转环，所述第二转环通过安装轴承套设于搅拌轴上，所述第二转环位 于转盘和进料筛板之间；
第二弹簧，所述第二弹簧套设于搅拌轴上，所述第二弹簧位于进料筛板和 第二转环之间，所述第二弹簧一端与进料筛板连接，所述第二弹簧另一端与第 二转环连接；
C型槽，所述C型槽以搅拌轴为中心开设于所述第二转环靠近转盘端，所 述C型槽槽底端呈倾斜式设置；
斜台，所述斜台安装于第二转环靠近转盘端，所述斜台过渡连接于C型槽 槽底低位端和C型槽槽底高位端之间设置；
第三滚块，所述第三滚块滑动连接于C型槽内，所述第三滚块安装于转盘 上；
第二转臂，所述第二转臂铰接于第二转环外环端；
第二离心球，所述第二离心球固定连接于所述第二转臂远离第二转环端；
弹簧安装座，所述弹簧安装座安装于第二转环上；
第三弹簧，所述第三弹簧一端与所述弹簧安装座连接，所述第三弹簧另一 端与所述第二转臂连接。
优选的，所述斜板沉淀区内靠近顶部位置安装有配合所述TFF过滤单元设 置的反冲洗斜平台。
本发明的有益效果为：
本发明提供的一种由高密度沉淀池和TFF组成的污水处理系统，由沉淀池 单元和TFF过滤单元组成，沉淀池单元和TFF过滤单元相互促进，产生一加一 大于二的效果，快速沉淀、缩短沉降时间的同时，污水在TFF过滤单元的填料 上附着的生物膜作用下进行进一步的脱氮除磷，使水质得到进一步的净化。
