申请日2021.03.23
公开日期2021.11.19
IPC分类C02F3/28
摘要
本实用新型属于污水处理设备技术领域。涉及一种UASB厌氧反应器布水系统，包括布水总管、布水支管；所述布水总管呈环状围绕于所述厌氧反应器外部；所述布水支管设于所述厌氧反应器底部，其两端与布水总管连接。本实用新型中布水总管设置在反应器外部，布水支管两端均可供水，水头损失小，保证了配水均匀性；布水系统采用供水与冲洗分离的结构，使得冲洗时，供水不受影响，反应器无需停机，同时布水系统为UASB厌氧反应器无人化、自动化作业提供了基础保障。
权利要求
1.一种UASB厌氧反应器布水系统，其特征在于：包括布水总管、布水支管；所述布水总管呈环状围绕于所述厌氧反应器外部；所述布水支管设于所述厌氧反应器底部，其两端与布水总管连接。
2.根据权利要求1所述的一种UASB厌氧反应器布水系统，其特征在于：所述布水支管有多个，均匀分布于厌氧反应器底部。
3.根据权利要求2所述的一种UASB厌氧反应器布水系统，其特征在于：所述布水支管彼此平行或上下层叠交叉分布于厌氧反应器底部。
4.根据权利要求1所述的一种UASB厌氧反应器布水系统，其特征在于：还包括自动冲洗系统；所述自动冲洗系统包括冲洗管道、电动控制阀、控制系统；所述冲洗管道、布水总管、布水支管彼此之间通过三通管连接，所述三通管与冲洗管道、布水总管、布水支管之间均设有电动控制阀，所述电动控制阀与控制系统连接。
5.根据权利要求4所述的一种UASB厌氧反应器布水系统，其特征在于：所述自动冲洗系统还包括压力变送器，所述压力变送器设于布水支管与三通管之间，所述压力变送器与控制系统连接。
6.根据权利要求5所述的一种UASB厌氧反应器布水系统，其特征在于：所述三通管设于布水支管的一端或两端。
7.根据权利要求4所述的一种UASB厌氧反应器布水系统，其特征在于：所述电动控制阀为电动球阀、电动蝶阀、电动闸阀中的一种或多种。
说明书
一种UASB厌氧反应器布水系统
技术领域
本实用新型属于污水处理设备技术领域，涉及一种UASB厌氧反应器布水系统。
背景技术
升流式厌氧污泥床反应器是一种处理污水的厌氧生物方法，又叫升流式厌氧污泥床，英文缩写UASB(Up-flow Anaerobic Sludge Bed/Blanket)。其特点为污水自下而上通过UASB，反应器底部有一个高浓度、高活性的污泥床，污水中的大部分有机污染物在此间经过厌氧发酵降解为甲烷和二氧化碳。
UASB厌氧反应器主要由布水系统、三相分离器、出水收集系统、排泥系统组成。布水系统的合理设计对UASB反应器的良好运转是至关重要的，进水系统兼有配水和水力搅拌的功能，为了保证这两个功能的实现，设计时需要满足如下原则：a、确保各单位面积的进水量基本相同，以防止短路或表面负荷不均匀等现象发生；b、尽可能满足水力搅拌需要，保证进水有机物与污泥迅速混合；c、易观察到进水管的堵塞；d、当堵塞被发现后，易被清除。
目前，垃圾渗滤液处理行业大量采用UASB厌氧反应器来降解有机污染物。布水系统是UASB厌氧反应器的一个重要组成部分，它的原理是：从厌氧反应器上部取水，通过泵及管道再将污水回流至厌氧反应器底部，以内部循环的方式使污水不断通过反应器内的污泥层，达到高效去除有机污染物的目的。因此，布水系统的布水均匀性、抗污堵能力以及是否具备可在线检修维护功能，是决定UASB使用效果及使用寿命的重要因素。
现在市面上，常用的USAB布水系统主要分以下两种：
1)UASB上布水系统：通过布水套管和支管从反应器顶部伸入反应器底部合适位置、布水支管上设置可拆卸的球阀、支管出口设置喇叭口，实现了在线检修或更换布水支管的功能，极大得延长了UASB的使用寿命，但是极大增加了运行维护的频率和强度。
2)UASB下布水系统：布水主管从反应器底部侧面插入反应器内，在底部进行布水，分为小阻力布水系统和大阻力布水系统。小阻力布水系统主要采用单层或者双层的穿孔布水器，不易堵塞，但是配水均匀性差，结构复杂，不便于维护。大阻力布水系统一般采用穿孔管代替小阻力系统中的穿孔板，其优点是配水均匀，但是孔口水头损失太大，管道及孔口易堵塞，检修困难。
实用新型内容
有鉴于此，本实用新型的目的在于解决现有布水系统水头损失大，不便于维护的问题，提供一种UASB厌氧反应器布水系统。
为达到上述目的，本实用新型提供如下技术方案：

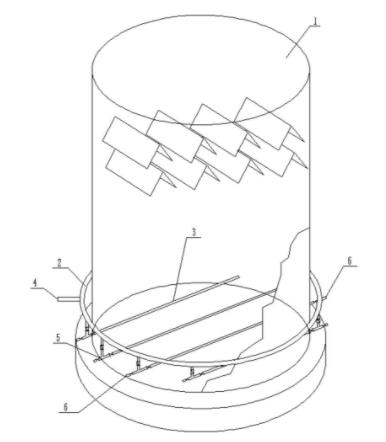

一种UASB厌氧反应器布水系统，包括布水总管、布水支管；所述布水总管呈环状围绕于所述厌氧反应器外部；所述布水支管设于所述厌氧反应器底部，其两端与布水总管连接。
本基础方案中，从厌氧反应器上部取水并接入布水总管，再通过布水支管上的出水口进入反应器，将污水回流至厌氧反应器底部，以内部循环的方式使污水不断通过反应器内的污泥层；采用环状形式布水总管使布水支管两端同时恒压供水，水头损失小，保证了配水均匀性；同时将布水总管设于反应器外部，不占用反应器内部空间，可随时观察管道情况，便于管道维护。
进一步，所述布水支管有多个，均匀分布于厌氧反应器底部，有益效果：多个布水支管均匀分布在反应器底部，使反应器内供水均匀。
进一步，所述布水支管彼此平行或上下层叠交叉分布于厌氧反应器底部，有益效果：布水支管采用平行或交叉的布置方式，使得布管整齐；同时布水支管在厌氧器内不存在弯头，水头损失小，不易堵塞。
进一步，还包括自动冲洗系统；所述自动冲洗系统包括冲洗管道、电动控制阀、控制系统；所述冲洗管道、布水总管、布水支管彼此之间通过三通管连接，所述三通管与冲洗管道、布水总管、布水支管之间均设有电动控制阀，所述电动控制阀与控制系统连接，有益效果：控制系统通过电动控制阀控制管路的接通，使得供水与清洗能够自动切换。
进一步，所述自动冲洗系统还包括压力变送器，所述压力变送器设于布水支管与三通管之间，所述压力变送器与控制系统连接，有益效果：实时监控管道堵塞情况，以供自控系统判断，选择开关哪个阀门，选择冲洗方式。
进一步，所述三通管设于布水支管的一端或两端，有益效果：在布水支管的一端或两端均设置三通管与电动控制阀，可将堵塞的布水支管分离，单独进行冲洗作业，其余布水支管不受影响，反应器无需停机。
进一步，所述电动控制阀为电动球阀、电动蝶阀、电动闸阀中的一种或多种，有益效果：根据管道用途不同，安装不同种类的电动控制阀。
本实用新型的有益效果在于：
1)布水总管设置在反应器外部，布水支管两端均可供水，水头损失小，保证了配水均匀性；
2)布水系统采用供水与冲洗分离的结构，使得冲洗时，供水不受影响，反应器无需停机。
3)布水系统为UASB厌氧反应器无人化、自动化作业提供了基础保障。
本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。
