申请日2021.03.04
公开日期2021.11.12
IPC分类C02F9/10
摘要
本实用新型公开了一种用于高浓度污水处理的防腐三相分离器,包括立式三相分离器，所述立式三相分离器的底端固定连接有支架，所述立式三相分离器的内部固定连接有分隔板，所述立式三相分离器的顶端固定连接有出气管，所述立式三相分离器的侧壁上固定连接有出油管，所述出油管位于在分隔板的下方设置，所述立式三相分离器的底端还固定连接有出水管，所述立式三相分离器远离出油管的一侧侧壁上还固定连接有入液口，所述入液口位于立式三相分离器的内部的一端固定连接有高压喷头，所述立式三相分离器内设置有搅拌装置。本实用新型结构简单，操作方便，极大的提高了未溶解在污水中的气体的排出量，能使溶解在污水中的气体析出。
权利要求

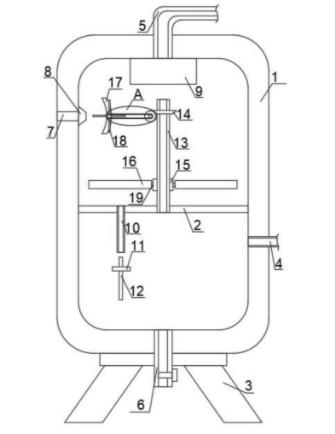

1.一种用于高浓度污水处理的防腐三相分离器，包括立式三相分离器(1)，其特征在于，所述立式三相分离器(1)的底端固定连接有支架(3)，所述立式三相分离器(1)的内部固定连接有分隔板(2)，所述立式三相分离器(1)的顶端固定连接有出气管(5)，所述立式三相分离器(1)的侧壁上固定连接有出油管(4)，所述出油管(4)位于在分隔板(2)的下方设置，所述立式三相分离器(1)的底端还固定连接有出水管(6)，所述立式三相分离器(1)的上内壁上固定连接有捕雾器(9)，所述捕雾器(9)的上壁与出气管(5)的一端相贴设置，所述立式三相分离器(1)远离出油管(4)的一侧侧壁上还固定连接有入液口(7)，所述入液口(7)设置在分隔板(2)的上方，所述入液口(7)位于立式三相分离器(1)的内部的一端固定连接有高压喷头(8)，所述立式三相分离器(1)内设置有搅拌装置。
2.根据权利要求1所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述出油管(4)、出气管(5)、出水管(6)上均设置有调节阀。
3.根据权利要求1所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述分隔板(2)的一侧设置有竖直设置的降液管(10)，所述降液管(10)贯穿分隔板(2)设置，且降液管(10)朝向立式三相分离器(1)的底壁设置。
4.根据权利要求3所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述立式三相分离器(1)的内壁上滑动连接有滑槽(12)，所述滑槽(12)设置在调节板(11)的下方，所述调节板(11)的后端固定连接有滑块(25)，所述立式三相分离器(1)的内壁上液开设有与滑块(25)相对应的滑槽(12)。
5.根据权利要求1所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述立式三相分离器(1)的下内壁上设置电热丝。
6.根据权利要求1所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述搅拌装置包括旋转轴(13)，所述旋转轴(13)位于分隔板(2)的上方设置，所述旋转轴(13)的底端贯穿分隔板(2)设置，且旋转轴(13)与分隔板(2)转动连接，所述旋转轴(13)的外壁上固定套设有固定块一(15)，所述固定块一(15)的外侧壁上固定连接有多块连接块(19)，每块所述连接块(19)的另一端均固定连接有一片搅拌叶(16)，所述立式三相分离器(1)的内侧壁上设置有挡板(17)，所述挡板(17)通过固定块二(24)与立式三相分离器(1)固定连接，且挡板(17)的位置与高压喷头(8)向对应，所述挡板(17)的内部开设有通腔，所述通腔内转动连接有转动轴一(20)，所述转动轴一(20)上固定连接有水车(18)，所述立式三相分离器(1)的内壁上还转动连接有与转动轴一(20)相对应的转动轴二(22)，所述转动轴二(22)与转动轴一(20)通过连接带(21)相连接，所述转动轴二(22)上还固定套设有锥形齿轮二(23)，所述旋转轴(13)上液套设有与锥形齿轮二(23)啮合设置的锥形齿轮一(14)。
7.根据权利要求6所述的一种用于高浓度污水处理的防腐三相分离器，其特征在于，所述旋转轴(13)为中空设置。
说明书
一种用于高浓度污水处理的防腐三相分离器
技术领域
本实用新型涉及污水处理领域，尤其涉及一种用于高浓度污水处理的防腐三相分离器。
背景技术
三相分离器是使地面使地层流体中的油、气、水三相分离的装置，可用于高浓度废水处理工程，分为立式、卧式、球形三种形式，为搬运方便起见，通常求产计量多采用卧式分离器。
现有的三相分离器在分离污水中的油、气、水时，气体的分离效果不足，常常会出现气体残留的现象，对油水的分离产生影响，同时，一部分气体会溶解在污水中，难以排出。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：会出现气体残留，同时又气体溶解在污水中，而提出的一种用于高浓度污水处理的防腐三相分离器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于高浓度污水处理的防腐三相分离器，包括立式三相分离器，所述立式三相分离器的底端固定连接有支架，所述立式三相分离器的内部固定连接有分隔板，所述立式三相分离器的顶端固定连接有出气管，所述立式三相分离器的侧壁上固定连接有出油管，所述出油管位于在分隔板的下方设置，所述立式三相分离器的底端还固定连接有出水管，所述立式三相分离器的上内壁上固定连接有捕雾器，所述捕雾器的上壁与出气管的一端相贴设置，所述立式三相分离器远离出油管的一侧侧壁上还固定连接有入液口，所述入液口设置在分隔板的上方，所述入液口位于立式三相分离器的内部的一端固定连接有高压喷头，所述立式三相分离器内设置有搅拌装置。
优选地，所述出油管、出气管、出水管上均设置有调节阀。
优选地，所述分隔板的一侧设置有竖直设置的降液管，所述降液管贯穿分隔板设置，且降液管朝向立式三相分离器的底壁设置。
优选地，所述立式三相分离器的内壁上滑动连接有滑槽，所述滑槽设置在调节板的下方，所述调节板的后端固定连接有滑块，所述立式三相分离器的内壁上液开设有与滑块相对应的滑槽。
优选地，所述立式三相分离器的下内壁上设置电热丝。
优选地，所述搅拌装置包括旋转轴，所述旋转轴位于分隔板的上方设置，所述旋转轴的底端贯穿分隔板设置，且旋转轴与分隔板转动连接，所述旋转轴的外壁上固定套设有固定块一，所述固定块一的外侧壁上固定连接有多块连接块，每块所述连接块的另一端均固定连接有一片搅拌叶，所述立式三相分离器的内侧壁上设置有挡板，所述挡板通过固定块二与立式三相分离器固定连接，且挡板的位置与高压喷头向对应，所述挡板的内部开设有通腔，所述通腔内转动连接有转动轴一，所述转动轴一上固定连接有水车，所述立式三相分离器的内壁上还转动连接有与转动轴一相对应的转动轴二，所述转动轴二与转动轴一通过连接带相连接，所述转动轴二上还固定套设有锥形齿轮二，所述旋转轴上液套设有与锥形齿轮二啮合设置的锥形齿轮一。
优选地，所述旋转轴为中空设置。
与现有技术相比，本实用新型的有益效果是：设置有搅拌装置，能对污水进行搅拌，极大的提高未溶解在污水中的气体的排出量，同时，设置有电热丝，能加热污水，使溶解在污水中的气体析出。
