申请日2021.03.05
公开日期2021.11.19
IPC分类C02F3/02
摘要
本实用新型涉及污水处理技术领域，公开一种污水处理用曝气氧化池，所述污水处理用曝气氧化池，所述污水处理用曝气氧化池包括：用于承载待处理污水的池体、架设于所述池体的上方且能够驱动曝气装置移动至所述待处理污水的内部或所述待处理污水的外部的控制臂和连接于所述控制臂且连通于所述池体的出水口的出水控制机构；其中，所述出水控制机构被配置为在所述曝气装置移动至所述待处理污水的内部时开启所述池体的出水口，并且在所述曝气装置移动至所述待处理污水的外部时密封所述池体的出水口。本实用新型可以避免钢管腐蚀，且能够在进行氧化曝气的污水处理时才进行排污。
权利要求
1.一种污水处理用曝气氧化池，其特征在于，所述污水处理用曝气氧化池包括：用于承载待处理污水的池体(1)、架设于所述池体(1)的上方且能够驱动曝气装置移动至所述待处理污水的内部或所述待处理污水的外部的控制臂和连接于所述控制臂且连通于所述池体(1)的出水口的出水控制机构；
其中，所述出水控制机构被配置为在所述曝气装置移动至所述待处理污水的内部时开启所述池体(1)的出水口，并且在所述曝气装置移动至所述待处理污水的外部时密封所述池体(1)的出水口。

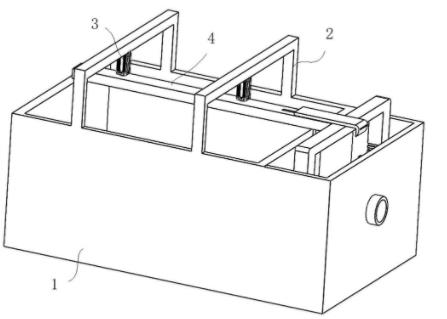

2.根据权利要求1所述的污水处理用曝气氧化池，其特征在于，所述控制臂包括：架设于所述池体(1)上方的架体(2)、安装于所述架体(2)上的驱动气缸(3)以及安装于所述驱动气缸(3)的伸缩杆上的横杆(4)；其中，所述曝气装置安装于所述横杆(4)上，所述驱动气缸(3)能够驱动所述横杆(4)沿竖直方向移动，使得所述曝气装置能够移动至所述待处理污水的内部或所述待处理污水的外部。
3.根据权利要求2所述的污水处理用曝气氧化池，其特征在于，所述出水控制机构包括：连通于所述池体(1)的出水口的管段调节组件、连接于所述横杆(4)上的动力转换组件、连接于所述动力转换组件且与所述管段调节组件相配合以使得所述池体(1)的出水口开启或密封的挡板(5)；其中，所述动力转换组件能够在所述横杆(4)移动时带动所述挡板(5)朝反方向移动，使得所述池体(1)的出水口开启或密封。
4.根据权利要求3所述的污水处理用曝气氧化池，其特征在于，所述挡板(5)的端面上设置有通孔(6)和插槽(7)；
并且，所述管段调节组件包括：一端连通于所述池体(1)的出水口的套管(8)以及连接于所述套管(8)且通过弹性连接件(9)安装于所述横杆(4)上的调节手柄；其中，所述套管(8)插入所述通孔(6)时所述池体(1)的出水口处于开启状态，所述套管(8)插入所述插槽(7)时，所述池体(1)的出水口处于密封状态；所述调节手柄能够响应用户的操作使得所述套管(8)移出所述插槽(7)或通孔(6)，且所述弹性连接件(9)的恢复力能够使得所述套管(8)移动至所述插槽(7)或通孔(6)所在位置时自动攻入所述插槽(7)或通孔(6)。
5.根据权利要求4所述的污水处理用曝气氧化池，其特征在于，所述调节手柄包括：手持段(10)、连接于所述手持段(10)的水平段(11)以及连接于所述水平段(11)和套管(8)的竖直段(12)；
并且，所述横杆(4)上设置容纳所述竖直段(12)穿过的开孔，所述竖直段(12)通过所述弹性连接件(9)连接于所述开孔的端面。
6.根据权利要求5所述的污水处理用曝气氧化池，其特征在于，所述水平段(11)上设置有凸起(13)；
所述横杆(4)上设置有限制所述凸起(13)移动方向的滑槽(14)。
7.根据权利要求5所述的污水处理用曝气氧化池，其特征在于，所述套管(8)的周边设置有连接于所述竖直段(12)的加强筋(15)。
8.根据权利要求3所述的污水处理用曝气氧化池，其特征在于，所述动力转换组件包括：置于所述横杆(4)上且带有第一齿纹的竖杆(16)、置于所述挡板(5)的侧面上且带有第二齿纹的连接板(17)以及啮合于所述第一齿纹和第二齿纹的齿轮(18)；其中，所述齿轮(18)能够在所述竖杆(16)朝一个方向移动时向所述连接板(17)传递相反方向的驱动力。
9.根据权利要求4所述的污水处理用曝气氧化池，其特征在于，所述池体(1)的出水口上设置有连通所述套管(8)的软管。
说明书
一种污水处理用曝气氧化池
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水处理用曝气氧化池。
背景技术
氧化池是废水处理的一个场所，主要通过生物接触达到净化水的功效。氧化池一般为生物接触氧化池的简称。当前的氧化池还会配置曝气装置，进而实现曝气池的供氧。
目前的氧化池中的曝气装置的钢管在水池中极易被腐蚀，进而影响氧化池的污水处理。另外，目前氧化池的污水排放通过手动来控制，那么极易在未进行污水处理时依然排出污水。
实用新型内容
本实用新型提出一种污水处理用曝气氧化池，该一种污水处理用曝气氧化池可以避免钢管腐蚀，且能够在进行氧化曝气的污水处理时才进行排污。
为达到上述目的，本实用新型的技术方案是这样实现的：
本实用新型还提供一种污水处理用曝气氧化池，所述污水处理用曝气氧化池，所述污水处理用曝气氧化池包括：用于承载待处理污水的池体、架设于所述池体的上方且能够驱动曝气装置移动至所述待处理污水的内部或所述待处理污水的外部的控制臂和连接于所述控制臂且连通于所述池体的出水口的出水控制机构；其中，所述出水控制机构被配置为在所述曝气装置移动至所述待处理污水的内部时开启所述池体的出水口，并且在所述曝气装置移动至所述待处理污水的外部时密封所述池体的出水口。
优选地，所述控制臂包括：架设于所述池体上方的架体、安装于所述架体上的驱动气缸以及安装于所述驱动气缸的伸缩杆上的横杆；其中，所述曝气装置安装于所述横杆上，所述驱动气缸能够驱动所述横杆沿竖直方向移动，使得所述曝气装置能够移动至所述待处理污水的内部或所述待处理污水的外部。
优选地，所述出水控制机构包括：连通于所述池体的出水口的管段调节组件、连接于所述横杆上的动力转换组件、连接于所述动力转换组件且与所述管段调节组件相配合以使得所述池体的出水口开启或密封的挡板；其中，所述动力转换组件能够在所述横杆移动时带动所述挡板朝反方向移动，使得所述池体的出水口开启或密封。
优选地，所述挡板的端面上设置有通孔和插槽；并且，所述管段调节组件包括：一端连通于所述池体的出水口的套管以及连接于所述套管且通过弹性连接件安装于所述横杆上的调节手柄；其中，所述套管插入所述通孔时所述池体的出水口处于开启状态，所述套管插入所述插槽时，所述池体的出水口处于密封状态；所述调节手柄能够响应用户的操作使得所述套管移出所述插槽或通孔，且所述弹性连接件的恢复力能够使得所述套管移动至所述插槽或通孔所在位置时自动攻入所述插槽或通孔。
优选地，所述调节手柄包括：手持段、连接于所述手持段的水平段以及连接于所述水平段和套管的竖直段；并且，所述横杆上设置容纳所述竖直段穿过的开孔，所述竖直段通过所述弹性连接件连接于所述开孔的端面。
优选地，所述水平段上设置有凸起；所述横杆上设置有限制所述凸起移动方向的滑槽。
优选地，所述套管的周边设置有连接于所述竖直段的加强筋。
优选地，所述动力转换组件包括：置于所述横杆上且带有第一齿纹的竖杆、置于所述挡板的侧面上且带有第二齿纹的连接板以及啮合于所述第一齿纹和第二齿纹的齿轮；其中，所述齿轮能够在所述竖杆朝一个方向移动时向所述连接板传递相反方向的驱动力。
优选地，所述池体的出水口上设置有连通所述套管的软管。
相对于现有技术，本实用新型的污水处理用曝气氧化池利用设计的控制臂实现了曝气装置的上下移动，避免了曝气装置在不工作时可能造成的腐蚀，另外，利用设计的出水控制机构使得曝气装置能够在进行工作时打开出水口，在不工作时关闭出水口，两者的控制相关联。
