申请日2021.03.10
公开日期2021.11.16
IPC分类C02F9/02;B01D53/78;C02F103/20
摘要
本实用新型公开了一种养殖场污水过滤装置，包括底块，所述底块上壁面固定连接有排污器，所述排污器内部转动连接有扇叶，扇叶的转轴延伸到排污器的外壁，转轴延伸部分的表面固定设置有若干齿条，排污器的外壁面固定设置有若干长条块，所述长条块为弹性芯片，长条块的一边与排污器的外壁连接，长条块另一边翘起，长条块翘起的部分在齿条转动的范围内，所述排污器的一面设有气压泵，所述气压泵固定连接在所述底块的上壁面。本实用新型通过设置气压泵与排污器，气压泵提供排污器内部的扇叶转动的动力，在气压的作用下，内部的管道避免了堵塞，通过设置的盛酸盒与盛碱盒，以达到去除臭气中有害气体的目的，同时避免了空气的污染。
权利要求

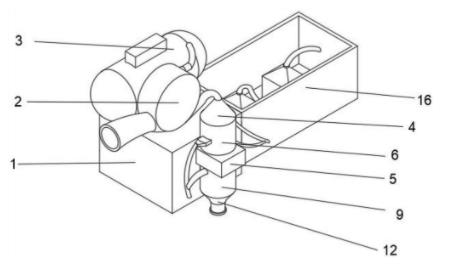

1.一种养殖场污水过滤装置，包括底块(1)，其特征在于，所述底块(1)上壁面固定连接有排污器(2)，所述排污器(2)内部转动连接有扇叶(19)，扇叶(19)的转轴(20)延伸到排污器(2)的外壁，所述转轴(20)延伸部分的表面分别固定设置有若干齿条(21)，排污器(2)的外壁固定设置有若干长条块(22)，所述长条块(22)为弹性芯片，长条块(22)的一边与排污器(2)的外壁连接，长条块(22)的另一边翘起，长条块(22)翘起的部分在齿条(21)转动的范围内，所述排污器(2)的一面设有气压泵(3)，所述气压泵(3)固定连接在所述底块(1)的上壁面，所述气压泵(3)一端固定连接有导气管，所述导气管的一端连接气压泵(3)另一端连接排污器(2)，排污器(2)上与导气管的同一端固定连接有排污管，排污器(2)上与导气管的相反的一端固定连接有进污管，所述排污管远离排污器(2)的一端固定连接有顶盖(4)，顶盖(4)为中空圆锥形结构。
2.根据权利要求1所述的一种养殖场污水过滤装置，其特征在于，所述底块(1)的侧壁面固定连接有固定块(5)，所述固定块(5)的上壁面中部开设有圆形通孔，所述圆形通孔内部夹持有第一过滤筒(6).所述第一过滤筒(6)内部中空，第一过滤筒(6)内部固定连接有第一过滤网(7)，所述第一过滤网(7)的外部固定连接有上出渣接头(8)，所述上出渣接头(8)远离第一过滤筒(6)的一端固定连接有连接有导管，所述第一过滤筒(6)的下部固定连接有第二过滤筒(9)，所述第二过滤筒(9)内部中空，所述第二过滤筒(9) 内部固定连接有第二过滤网(10)，所述第二过滤筒(9)的外部固定连接有下出渣接头(11)。
3.根据权利要求2所述的一种养殖场污水过滤装置，其特征在于，所述第二过滤筒(9)的底部固定连接有过滤底(12)，所述过滤底(12)为中空圆锥形结构，所述过滤底(12)的底部套设有活性炭筒(13)，活性炭筒(13)的顶部固定连接有上布网(14)，所述上布网(14)的底部固定连接有下布网(15)。
4.根据权利要求2所述的一种养殖场污水过滤装置，其特征在于，所述底块(1)的一端固定连接有滤气箱(16)，所述滤气箱(16)的内部固定连接有盛酸盒(17)，所述第一过滤筒(6)与所述第二过滤筒(9)均有导管穿过滤气箱(16)的侧壁与盛酸盒(17)的底部固定连接，所述盛酸盒(17)的顶部固定连接有导管，盛酸盒(17)的底面两边分别固定设置有矩形条。
5.根据权利要求4所述的一种养殖场污水过滤装置，其特征在于，所述盛酸盒(17)的一面设有盛碱盒(18)，盛碱盒(18)的底面两边分别固定连接有矩形条，盛碱盒(18)通过两个矩形条与滤气箱(16)固定连接，与所述盛酸盒(17)连接的导管的一端连接盛酸盒(17)的顶部，另一端连接盛碱盒(18)的底部。
6.根据权利要求5所述的一种养殖场污水过滤装置，其特征在于，所述盛碱盒(18)的顶部固定连接有导管，所述盛碱盒(18)顶部的导管穿过滤气箱(16)的侧壁面延伸到滤气箱(16)的外部。
说明书
一种养殖场污水过滤装置
技术领域
本实用新型涉及污水过滤技术领域，尤其涉及一种养殖场污水过滤装置。
背景技术
养殖场是将一定数量的畜禽等驯化动物或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物集中到特定区域内统一饲养、繁殖的场所。养殖污水主要包括畜牧排出的尿液，圈舍、饲槽、地面清洁、设备清洁、等冲洗水，以及少量的工人生活生产过程中产生的废水，在废水中往往会混杂特别多的固态杂物，例如粪便碎石等，对于排放以及处理净化较为麻烦，同时这种污水含有极多的污染物以及病原体，因此如不经过处理就排放于环境或直接农用，将会造成当地生态环境和农田的严重污染。
现有技术中，公开了一种养殖场污水过滤装置，存在的缺陷：在进行过滤的操作时，由于污水进入过滤装置的时候压力不够大，会导致过滤不彻底，内部的管道容易堵塞，同时，污水中释放的气体中含有大量有毒有害的气体。
为此，我们提出一种养殖场污水过滤装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种养殖场污水过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种养殖场污水过滤装置，包括底块，所述底块上壁面固定连接有排污器，所述排污器内部转动连接有扇叶，扇叶的转轴延伸到排污器的外壁，转轴延伸部分的表面固定设置有若干齿条，排污器的外壁固定设置有若干长条块，所述长条块为弹性芯片，长条块的一边与排污器的外壁连接，长条块的另一边翘起，长条块翘起的部分在齿条转动的范围内，所述排污器的一面设有气压泵，所述气压泵固定连接在所述底块的上壁面，所述气压泵一端固定连接有导气管，所述导气管的一端连接气压泵另一端连接排污器，排污器上与导气管的同一端固定连接有排污管，排污器上与导气管的相反的一端固定连接有进污管，所述排污管远离排污器的一端固定连接有顶盖，顶盖为中空圆锥形结构。
优选地，底块的侧壁面固定连接有固定块，所述固定块的上壁面中部开设有圆形通孔，所述圆形通孔内部夹持有第一过滤筒.所述第一过滤筒内部中空，第一过滤筒内部固定连接有第一过滤网，所述第一过滤网的外部固定连接有上出渣接头，所述上出渣接头远离第一过滤筒的一端固定连接有连接有导管，所述第一过滤筒的下部固定连接有第二过滤筒，所述第二过滤筒内部中空，所述第二过滤筒内部固定连接有第二过滤网，所述第二过滤筒的外部固定连接有下出渣接头。
优选地，所述第二过滤筒的底部固定连接有过滤底，所述过滤底为中空圆锥形结构，所述过滤底的底部套设有活性炭筒，活性炭筒的顶部固定连接有上布网，所述上布网的底部固定连接有下布网。
优选地，所述底块的一端固定连接有滤气箱，所述滤气箱的内部固定连接有盛酸盒，所述第一过滤筒与所述第二过滤筒均有导管穿过滤气箱的侧壁与盛酸盒的底部固定连接，所述盛酸盒的顶部固定连接有导管，盛酸盒的底面两边分别固定设置有矩形条。
优选地，所述盛酸盒的一面设有盛碱盒，盛碱盒的底面两边分别固定连接有矩形条，盛碱盒通过两个矩形条与滤气箱固定连接，与所述盛酸盒连接的导管的一端连接盛酸盒的顶部，另一端连接盛碱盒的底部。
优选地，所述盛碱盒的顶部固定连接有导管，所述盛碱盒顶部的导管穿过滤气箱的侧壁面延伸到滤气箱的外部。
与现有技术相比，本实用新型的有益效果为：
1、在养殖场的污水过滤的操作过程中，通过设置的气压泵与排污器，气压泵提供排污器内部的扇叶转动的动力，在扇叶的转动作用下，进入到排污器内部的污水被分割排除，并且在外壁的长条块的作用下，扇叶只能向一个方向转动，这样避免了污水的回流,同时，在高压的作用下，可以防止内部的管道堵塞。
2、通过设置的活性炭过滤装置以及盛酸盒与盛碱盒，以达到去除臭气中有害气体的目的，气体在第一次经过盛酸盒内部的酸性溶液的时候，会消除一些碱性成分，在经过盛碱盒内的氢氧化钠溶液的时候会去除臭气内的酸性成分，这样就可以避免空气的污染。
