申请日2021.03.04
公开日期2021.11.12
IPC分类C02F3/30
摘要

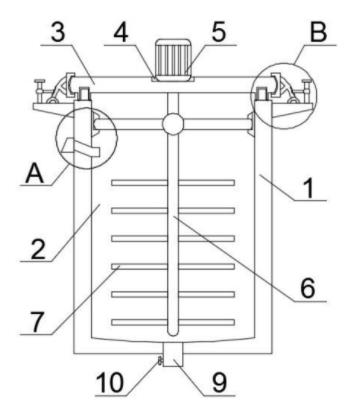

本实用新型公开了一种升流式生物脱氮除磷污水处理装置,包括处理箱，所述处理箱内设有处理槽，所述处理槽上通过固定机构固定连接有上盖，所述上盖上设有安装口。本实用新型对污水进行预处理时，将限位块对准卡槽实现上盖与处理箱的初步限位，然后翻转转动架直至固定板与上盖的两端相扣，再拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向下移动，逐渐抵紧转动架，对固定板与上盖的固定相扣进行加固，确保处理箱在使用时的稳定性，再次拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向上移动，逐渐放松转动架，直至解除固定板与上盖的相扣状态，即可将上盖取下，便于对处理槽内积存的杂质和沉淀物进行清理。
权利要求
1.一种升流式生物脱氮除磷污水处理装置，包括处理箱(1)，其特征在于，所述处理箱(1)内设有处理槽(2)，所述处理槽(2)上通过固定机构固定连接有上盖(3)，所述上盖(3)上设有安装口(4)，所述安装口(4)内固定安装有驱动电机(5)，所述驱动电机(5)的输出端固定连接有转动杆(6)，所述转动杆(6)的外壁固定连接有多个均匀且间隔分布的搅拌杆(7)。
2.根据权利要求1所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，所述处理箱(1)的左侧壁固定连接有进污管(8)。
3.根据权利要求1所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，所述转动杆(6)的外壁固定连接有多个位于搅拌杆(7)上方的连接杆(12)，所述处理槽(2)的内侧壁上固定连接有一圈连接板(11)，所述连接板(11)上设有与连接杆(12)大小位置相匹配的滑槽(13)，每个所述连接杆(12)均滑动连接于滑槽(13)内。
4.根据权利要求1所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，所述固定机构包括固定焊接在处理箱(1)两侧外壁上的支撑板(14)，每个所述支撑板(14)上均转动连接有转动架(15)，每个所述转动架(15)上均固定连接有固定板(16)，每个所述固定板(16)上均设有与上盖(3)两端大小相匹配的卡口(17)。
5.根据权利要求4所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，每个所述支撑板(14)上均转动连接有丝杆(19)，每个所述丝杆(19)的外壁均转动连接有滚珠螺母(20)，每个所述滚珠螺母(20)的外壁均固定连接有抵杆(21)，每个所述转动架(15)上均设有曲槽(22)，每个所述抵杆(21)均滑动连接于曲槽(22)内。
6.根据权利要求1所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，所述处理箱(1)的顶壁固定连接有两个限位块(18)，所述上盖(3)的底壁上设有与限位块(18)大小位置相匹配的卡槽。
7.根据权利要求1所述的一种升流式生物脱氮除磷污水处理装置，其特征在于，所述处理箱(1)的底壁固定连接有排放管(9)，所述排放管(9)上设有控制阀门(10)。
说明书
一种升流式生物脱氮除磷污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种升流式生物脱氮除磷污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前在污水处理的预处理工艺中，一般是将污水与混凝剂投入处理箱内进行搅拌混合，通过静置沉淀后由排放管集中排出，再通过过滤网实现沉淀物与水的分离，但是处理箱内往往会有杂质和沉淀物积存，而且现有的处理箱通常为一体化设计，不方便进行污渍清洗，长时间积存会对污水处理造成影响。
实用新型内容
本实用新型的目的是为了解决背景技术中的问题，而提出的一种升流式生物脱氮除磷污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种升流式生物脱氮除磷污水处理装置，包括处理箱，所述处理箱内设有处理槽，所述处理槽上通过固定机构固定连接有上盖，所述上盖上设有安装口，所述安装口内固定安装有驱动电机，所述驱动电机的输出端固定连接有转动杆，所述转动杆的外壁固定连接有多个均匀且间隔分布的搅拌杆。
优选地，所述处理箱的左侧壁固定连接有进污管。
优选地，所述转动杆的外壁固定连接有多个位于搅拌杆上方的连接杆，所述处理槽的内侧壁上固定连接有一圈连接板，所述连接板上设有与连接杆大小位置相匹配的滑槽，每个所述连接杆均滑动连接于滑槽内。
优选地，所述固定机构包括固定焊接在处理箱两侧外壁上的支撑板，每个所述支撑板上均转动连接有转动架，每个所述转动架上均固定连接有固定板，每个所述固定板上均设有与上盖两端大小相匹配的卡口。
优选地，每个所述支撑板上均转动连接有丝杆，每个所述丝杆的外壁均转动连接有滚珠螺母，每个所述滚珠螺母的外壁均固定连接有抵杆，每个所述转动架上均设有曲槽，每个所述抵杆均滑动连接于曲槽内。
优选地，所述处理箱的顶壁固定连接有两个限位块，所述上盖的底壁上设有与限位块大小位置相匹配的卡槽。
优选地，所述处理箱的底壁固定连接有排放管，所述排放管上设有控制阀门。
与现有的技术相比，本升流式生物脱氮除磷污水处理装置的优点在于：
1、对污水进行预处理时，将限位块对准卡槽实现上盖与处理箱的初步限位，然后翻转转动架直至固定板与上盖的两端相扣，再拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向下移动，逐渐抵紧转动架，对固定板与上盖的固定相扣进行加固，确保处理箱在使用时的稳定性；
2、拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向上移动，逐渐放松转动架，直至解除固定板与上盖的相扣状态，即可将上盖取下，便于对处理槽内积存的杂质和沉淀物进行清理；
3、连接杆搭设并滑动连接在滑槽内，可大大提升搅拌混合时的稳定性，对上盖受到的震动进行缓冲和减震；
综上所述，本实用新型对污水进行预处理时，将限位块对准卡槽实现上盖与处理箱的初步限位，然后翻转转动架直至固定板与上盖的两端相扣，再拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向下移动，逐渐抵紧转动架，对固定板与上盖的固定相扣进行加固，确保处理箱在使用时的稳定性，再次拧动丝杆，此时丝杆转动与滚珠螺母相配合带动抵杆在曲槽内向上移动，逐渐放松转动架，直至解除固定板与上盖的相扣状态，即可将上盖取下，便于对处理槽内积存的杂质和沉淀物进行清理。
