申请日2021.02.20
公开日期2021.11.19
IPC分类C02F3/34
摘要
本实用新型属于污水处理技术领域，具体涉及一种污水处理生化池用笼式微生物载体，包括相对称地安装在生化池池内下部的一对固定轴，还包括相对应地安装在生化池上方的一对传动轴；传动轴和固定轴上安装有传动链组件，传动链组件上可拆卸地安装有至少一个填料笼。本实用新型结构稳固耐用，生产成本低，操作简便；可以灵活对填料笼内的微生物载体进行维护，无需排干生化池；可以针对填料笼内的某块具体微生物载体进行更换，经济高效。
权利要求

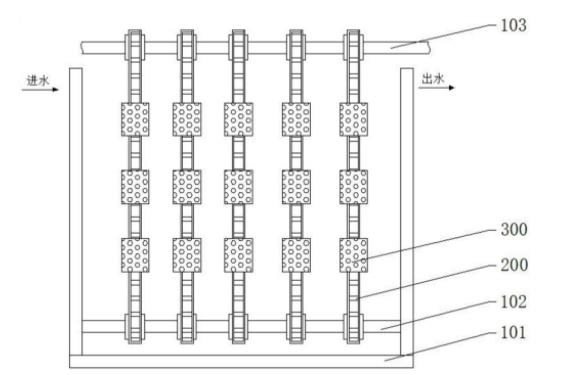

1.一种污水处理生化池用笼式微生物载体，其特征在于：包括相对称地安装在生化池(101)池内下部的一对固定轴(102)，还包括相对应地安装在生化池(101)上方的一对传动轴(103)；传动轴(103)和固定轴(102)上安装有传动链组件(200)，传动链组件(200)上可拆卸地安装有至少一个填料笼(300)；所述传动链组件(200)包括可转动地安装在固定轴(102)上的从动轮(105)，所述传动链组件(200)还包括相配合地安装在传动轴(103)上的主动轮(104)，所述传动链组件(200)还包括若干个首尾相连的链节(201)，链节(201)一侧相对称地固接有支撑块(202)，支撑块(202)上固接有插块(203)；所述填料笼(300)包括笼体(301)，笼体(301)内均布有隔板(303)，相邻隔板(303)之间插设有填料盒(304)，填料盒(304)的盒腔(305)内填充有微生物载体，笼体(301)一侧安装有笼盖(306)，笼体(301)另一侧相间隔地固接有一对固定块(308)；所述笼体(301)、隔板(303)、填料盒(304)、笼盖(306)上都均布有通孔。
2.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述插块(203)上设有通孔一(204)，所述固定块(308)呈“U”形，固定块(308)上设有通孔二(302)，插块(203)插进固定块(308)的安装槽(309)内，插块(203)与固定块(308)销接。
3.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述笼体(301)为方形，所述笼盖(306)一端与笼体(301)铰接，笼盖(306)的另一端与笼体(301)通过固定绳(307)拴紧固定。
4.根据权利要求3所述的污水处理生化池用笼式微生物载体，其特征在于：所述笼体(301)、隔板(303)、填料盒(304)的材料为不锈钢，所述固定绳(307)为聚四氟乙烯编织绳。
5.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述微生物载体为MBBR填料。
6.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述填料盒(304)上设有拉环。
7.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述传动链组件(200)底部距生化池(101)池底的高度大于所述笼体(301)的宽度。
8.根据权利要求7所述的污水处理生化池用笼式微生物载体，其特征在于：一对传动轴(103)之间的间距大于所述笼体(301)的宽度。
9.根据权利要求1所述的污水处理生化池用笼式微生物载体，其特征在于：所述传动链组件(200)有至少两组。
10.根据权利要求9所述的污水处理生化池用笼式微生物载体，其特征在于：所述传动轴(103)连接有变速箱，变速箱连接有电机。
说明书
一种污水处理生化池用笼式微生物载体
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理生化池用笼式微生物载体。
背景技术
污水处理的生物法，就是利用微生物新陈代谢功能，使污水中呈溶解和胶体状态的有机污染物被降解并转化为无害的物质，使污水得以净化。生物膜法是使污水连续流经填料，在填料上就能够形成膜状生物污泥，该膜状生物污泥被称为生物膜。生物膜上繁殖着大量的微生物，能够起到与活性污泥同样的净化作用，吸附并降解污水中的有机污染物。生物膜法有多种处理构筑物，如生物滤池、生物转盘、生物接触氧化池、生物流化床以及曝气生物滤池等。通常情况下，填料需要通过固定装置固定在生化池内。
如公开号CN201713375U公开了一种生化池填料固定装置。本实用新型是提供一种结构简单，制作安装方便，成本低廉，使用方便的生化池填料固定装置。本实用新型包括设置在生化池内壁上的上、下两排固定架和分别设置在固定架上的两层支架，其结构要点在于每层支架由两根上面均布孔的钢管和通过孔连接两个钢管的若干平行挂绳组成。
又如公开号CN207774896U公开了一种生化池板式填料固定装置，包括生化池、填料室、平板填料，所述生化池的内部设置有四个填料室，所述填料室的内部设置有均匀分布的平板填料，所述填料室的两侧设置有相互对称的预埋铁，所述预埋铁设置在墙体上，所述填料室的下方设置有支撑梁，所述支撑梁的两侧设置有相互对称的预埋铁。本实用新型的有益效果是：强度高、寿命长，改性高分子材料机械强度高，耐老化、耐酸碱，在生化池中确保寿命在6年以上；空隙率高、生物量大，特殊加工工艺使填料空隙率高，整体比表面积大，微生物附着性强；生物膜更新快，不会发生填料结团结球，保证生物膜与废水充分接触。
现有技术中的填料固定装置，无法灵活进行后期维护与更换，更换时通常需要排干生化池，更换时通常需要将整块微生物载体进行更换，无法经济高效地进行更换。
实用新型内容
针对上述不足，本实用新型的目的是提供一种污水处理生化池用笼式微生物载体。
本实用新型提供了如下的技术方案：
一种污水处理生化池用笼式微生物载体，包括相对称地安装在生化池池内下部的一对固定轴，还包括相对应地安装在生化池上方的一对传动轴；传动轴和固定轴上安装有传动链组件，传动链组件上可拆卸地安装有至少一个填料笼；所述传动链组件包括可转动地安装在固定轴上的从动轮，所述传动链组件还包括相配合地安装在传动轴上的主动轮，所述传动链组件还包括若干个首尾相连的链节，链节一侧相对称地固接有支撑块，支撑块上固接有插块；所述填料笼包括笼体，笼体内均布有隔板，相邻隔板之间插设有填料盒，填料盒的盒腔内填充有微生物载体，笼体一侧安装有笼盖，笼体另一侧相间隔地固接有一对固定块；所述笼体、隔板、填料盒、笼盖上都均布有通孔。
所述插块上设有通孔一，所述固定块呈“U”形，固定块上设有通孔二，插块插进固定块的安装槽内，插块与固定块销接。
所述笼体为方形，所述笼盖一端与笼体铰接，笼盖的另一端与笼体通过固定绳拴紧固定。
所述笼体、隔板、填料盒的材料为不锈钢，所述固定绳为聚四氟乙烯编织绳。所述微生物载体为MBBR填料。
所述填料盒上设有拉环。
所述传动链组件底部距生化池池底的高度大于所述笼体的宽度。
一对传动轴之间的间距大于所述笼体的宽度。
所述传动链组件有至少两组。
所述传动轴连接有变速箱，变速箱连接有电机。
本实用新型的有益效果是：
1、本实用新型结构稳固耐用，生产成本低，操作简便；
2、本实用新型可以灵活对填料笼内的微生物载体进行维护，无需排干生化池；
3、本实用新型可以针对填料笼内的某块具体微生物载体进行更换，经济高效。
