申请日2021.02.22
公开日期2021.11.19
IPC分类B01D29/64;B01D29/03;C02F9/04;B01D29/68
摘要
本实用新型公开了一种具有酸碱度中和功能的污水处理装置，属于污水处理装置技术领域，包括壳体，所述壳体的上表面固定连接有搅拌机构，搅拌机构的一端伸入至壳体内，搅拌机构上设置有定位机构，所述壳体的上表面固定连接有清理机构。本实用新型中，通过设置清理机构，其中拉动第二滑杆移动时能够带动定位板移动，定位板移动能够带动清理辊移动，通过设置齿轮和齿条，在其作用下清理辊移动时能够自转，同时清理辊能够对滤网进行快速清理，避免杂质附着在滤网上影响滤网的过滤效果，通过设置盖板，打开盖板时控制清理辊左右移动，可以将滤网上的杂质从两个出口清扫出去，完成对滤网的快速清理，不需要拆卸且无需手动清理，极大的方便了工人的使用。
权利要求

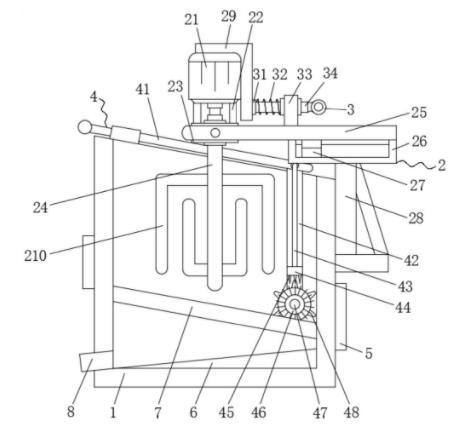

1.一种具有酸碱度中和功能的污水处理装置，包括壳体(1)，其特征在于，所述壳体(1)的上表面固定连接有搅拌机构(2)，搅拌机构(2)的一端伸入至壳体(1)内，搅拌机构(2)上设置有定位机构(3)，所述壳体(1)的上表面固定连接有清理机构(4)，清理机构(4)的一部分位于壳体(1)内部，所述壳体(1)内固定连接有斜板(7)，壳体(1)的左右两侧面对应斜板(7)的位置均设置有盖板(5)，盖板(5)位于斜板(7)的上侧，所述斜板(7)的上表面镶嵌有滤网(9)，斜板(7)上表面的前后两侧均固定连接有齿条(10)，所述壳体(1)内壁的下表面固定连接有导流板(6)，导流板(6)为三角状，壳体(1)的左侧面连通有排水管(8)，排水管(8)上设置有阀门。
2.根据权利要求1所述的一种具有酸碱度中和功能的污水处理装置，其特征在于，所述搅拌机构(2)包括固定连接在壳体(1)右侧面的支架(28)，支架(28)的上表面固定连接有承载板(26)，承载板(26)的上表面开设有T形槽，T形槽内设置有T形块(27)，T形块(27)的上表面固定连接有顶板(25)。
3.根据权利要求2所述的一种具有酸碱度中和功能的污水处理装置，其特征在于，所述顶板(25)的上表面开设有凹槽，凹槽内设置有支撑板(23)，支撑板(23)的前后两侧面均通过销轴(212)铰接在凹槽内，支撑板(23)的上表面通过固定杆(22)与电机(21)的下表面固定连接，电机(21)的输出轴固定连接有第一转轴(24)，第一转轴(24)套设在支撑板(23)上表面卡接的第一轴承内，第一转轴(24)的外表面固定连接有多个搅拌杆(210)。
4.根据权利要求1所述的一种具有酸碱度中和功能的污水处理装置，其特征在于，所述定位机构(3)包括固定连接在顶板(25)上表面的侧板(33)，侧板(33)的右侧面卡接有第一滑套，第一滑套内套设有第一滑杆(34)，第一滑杆(34)的左右两端分别固定连接有卡块(31)和拉环，第一滑杆(34)的外侧套设有弹簧(32)，弹簧(32)的两端分别与卡块(31)和第一滑套的相对面固定连接，所述卡块(31)位于卡槽(211)内，卡槽(211)的数量为两个，两个卡槽(211)分别开设在L形板(29)的上表面和右侧面。
5.根据权利要求1所述的一种具有酸碱度中和功能的污水处理装置，其特征在于，所述清理机构(4)包括固定连接在壳体(1)上表面前后两侧的第二滑套，第二滑套内设置有第二滑杆(41)，两个第二滑杆(41)的下表面均固定连接有定位板(42)，两个定位板(42)的相对面均卡接有第二轴承，第二轴承内套设有第二转轴(47)，第二转轴(47)的外表面卡接有清理辊(46)和两个齿轮(48)，两个齿轮(48)分别位于清理辊(46)的前后两侧。
6.根据权利要求5所述的一种具有酸碱度中和功能的污水处理装置，其特征在于，所述清理辊(46)的上侧设置有连通管(44)，连通管(44)的下表面从前往后均匀设置有多个梳针(45)，连通管(44)的左右两侧面从前往后均匀连通有多个喷嘴(49)，连通管(44)上表面的前后两侧均连通有软管(43)，两个软管(43)的另一端分别与两个第二滑杆(41)的相对面连通，第二滑杆(41)为空心状。
说明书
一种具有酸碱度中和功能的污水处理装置
技术领域
本实用新型属于污水处理装置技术领域，尤其涉及一种具有酸碱度中和功能的污水处理装置。
背景技术
污水处理装置就是对污水进行处理，现有污水处理装置在处理过程中利用自带的注射机构向装置内注入酸碱液，达到对污水中酸碱性中和的作用，提高对污水的处理效果。
现有污水处理装置内部具有滤网等过滤机构，在长时间使用过程中，污水中的杂质会逐渐积累在滤网上，这样过对滤网造成堵塞的后果，同时在干燥后杂质会沾附在滤网上，此时滤网上的杂质不易被清理，为污水的处理带来不好影响，同时滤网在清理时需要拆卸装置上的部件并清理取出滤网，随后再进行清理，操作非常麻烦不利于工人的工作，同时搅拌杆在长时间使用后表面杂质附着容易对其造成腐蚀效果，因此需要对搅拌杆进行处理保护，而搅拌杆被固定在装置内不易取出，因此清理时非常麻烦无法达到很好的清理效果。
实用新型内容
本实用新型的目的在于：为了解决现有技术滤网拆卸和清理非常麻烦，同时搅拌杆无法调节导致处理无法达到很好效果的问题，而提出的一种具有酸碱度中和功能的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有酸碱度中和功能的污水处理装置，包括壳体，所述壳体的上表面固定连接有搅拌机构，搅拌机构的一端伸入至壳体内，搅拌机构上设置有定位机构，所述壳体的上表面固定连接有清理机构，清理机构的一部分位于壳体内部，所述壳体内固定连接有斜板，壳体的左右两侧面对应斜板的位置均设置有盖板，盖板位于斜板的上侧，所述斜板的上表面镶嵌有滤网，斜板上表面的前后两侧均固定连接有齿条，所述壳体内壁的下表面固定连接有导流板，导流板为三角状，壳体的左侧面连通有排水管，排水管上设置有阀门。
作为上述技术方案的进一步描述：
所述搅拌机构包括固定连接在壳体右侧面的支架，支架的上表面固定连接有承载板，承载板的上表面开设有T形槽，T形槽内设置有T形块，T形块的上表面固定连接有顶板。
作为上述技术方案的进一步描述：
所述顶板的上表面开设有凹槽，凹槽内设置有支撑板，支撑板的前后两侧面均通过销轴铰接在凹槽内，支撑板的上表面通过固定杆与电机的下表面固定连接，电机的输出轴固定连接有第一转轴，第一转轴套设在支撑板上表面卡接的第一轴承内，第一转轴的外表面固定连接有多个搅拌杆。
作为上述技术方案的进一步描述：
所述定位机构包括固定连接在顶板上表面的侧板，侧板的右侧面卡接有第一滑套，第一滑套内套设有第一滑杆，第一滑杆的左右两端分别固定连接有卡块和拉环，第一滑杆的外侧套设有弹簧，弹簧的两端分别与卡块和第一滑套的相对面固定连接，所述卡块位于卡槽内，卡槽的数量为两个，两个卡槽分别开设在L形板的上表面和右侧面。
作为上述技术方案的进一步描述：
所述清理机构包括固定连接在壳体上表面前后两侧的第二滑套，第二滑套内设置有第二滑杆，两个第二滑杆的下表面均固定连接有定位板，两个定位板的相对面均卡接有第二轴承，第二轴承内套设有第二转轴，第二转轴的外表面卡接有清理辊和两个齿轮，两个齿轮分别位于清理辊的前后两侧。
作为上述技术方案的进一步描述：
所述清理辊的上侧设置有连通管，连通管的下表面从前往后均匀设置有多个梳针，连通管的左右两侧面从前往后均匀连通有多个喷嘴，连通管上表面的前后两侧均连通有软管，两个软管的另一端分别与两个第二滑杆的相对面连通，第二滑杆为空心状。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过设置清理机构，其中拉动第二滑杆移动时能够带动定位板移动，定位板移动能够带动清理辊移动，通过设置齿轮和齿条，在其作用下清理辊移动时能够自转，同时清理辊能够对滤网进行快速清理，避免杂质附着在滤网上影响滤网的过滤效果，通过设置盖板，打开盖板时控制清理辊左右移动，可以将滤网上的杂质从两个出口清扫出去，完成对滤网的快速清理，不需要拆卸且无需手动清理，极大的方便了工人的使用。
2、本实用新型中，通过设置第二滑杆，在第二滑杆的作用下能够控制定位板左右移动，此时定位板能够带动清理辊左右移动调节位置，操作非常方便，通过设置软管、连通管、梳针和喷嘴，向空心的第二滑杆内注入清水，清水通过软管进入至连通管内，此时连通管内的水通过多个喷嘴一起喷出，完成对滤网的冲洗，达到更好的清理效果，梳针能够对清理辊上的刷毛进行梳理，将刷毛上的杂质梳理下来，避免杂质附着在刷毛上影响清理辊的清理效果。
3、本实用新型中，通过设置搅拌机构，其中电机工作时能够通过第一转轴带动搅拌杆旋转，搅拌杆旋转能够对壳体内的污水进行搅拌，达到污水处理的效果，通过设置销轴和支撑板，在其作用下支撑板能够旋转，此时能够调节电机的位置让搅拌杆移动离开壳体，通过设置承载板、T形块和顶板，在T形块和T形槽的作用下，顶板能够左右移动调节搅拌杆的位置，让搅拌杆能够顺利离开壳体，通过设置定位机构，其中卡块能够卡在卡槽内，从而能够固定住L形板，L形板能够固定住电机让搅拌杆保持固定的位置，通过设置第一滑杆和弹簧，通过拉环拉动第一滑杆时，第一滑杆带动卡块脱离卡槽，此时电机能够旋转调节位置。
