申请日2021.02.24
公开日期2021.11.16
IPC分类C02F11/121;C02F11/122
摘要
本实用新型涉及污泥处理技术领域，且公开了一种重金属污泥处理装置，包括底架，所述底架的底部固定安装有万向轮，所述底架的顶部活动安装有污水箱，所述底架的顶部且位于污水箱的左侧活动安装有污泥箱，所述底架的顶部固定安装有支撑架。该重金属污泥处理装置，通过将污泥导入进料斗中，污泥在重力的作用下进入滤筒并通过滤筒初步过滤，使得部分污水通过排水管流入污水箱中，再通过启动驱动电机，驱动电机通过输出轴带动螺旋桨旋转，并使得滤筒中的污泥快速提升并挤压，使得滤筒中的污泥和污水快速分离，同时在螺旋桨高速旋转产生高压的作用下使得脱水的污泥通过滤板和滤板进入污泥箱中，达到简单方便高效分类的效果。
权利要求

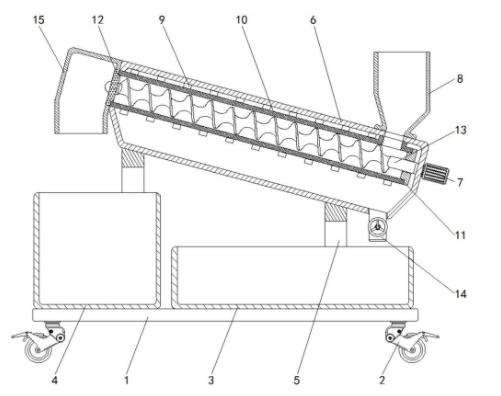

1.一种重金属污泥处理装置，包括底架(1)，其特征在于：所述底架(1)的底部固定安装有万向轮(2)，所述底架(1)的顶部活动安装有污水箱(3)，所述底架(1)的顶部且位于污水箱(3)的左侧活动安装有污泥箱(4)，所述底架(1)的顶部固定安装有支撑架(5)，所述支撑架(5)的顶部固定安装有分离箱(6)，所述分离箱(6)的右侧固定安装有驱动电机(7)，所述分离箱(6)的顶部固定安装有进料斗(8)，所述分离箱(6)的内壁顶部固定安装有固定架(9)，所述固定架(9)的内壁固定安装有滤筒(10)，所述滤筒(10)的右侧固定安装有挡板(11)，所述滤筒(10)的左侧固定安装有滤板(12)，所述驱动电机(7)的输出轴上套接有贯穿挡板(11)并延伸至滤板(12)内部的螺旋桨(13)，所述分离箱(6)的底部固定安装有排水管(14)，所述分离箱(6)的左侧固定安装有排泥斗(15)。
2.根据权利要求1所述的一种重金属污泥处理装置，其特征在于：所述万向轮(2)的数量为四个，四个所述万向轮(2)在万向轮(2)的底部呈矩形阵列分布，所述万向轮(2)的内部活动安装有制动阀。
3.根据权利要求1所述的一种重金属污泥处理装置，其特征在于：所述进料斗(8)为锥形斗，所述分离箱(6)的顶部开设有与进料斗(8)对应的第一通孔，所述滤筒(10)的顶部开设有与第一通孔对应的第二通孔。
4.根据权利要求1所述的一种重金属污泥处理装置，其特征在于：所述固定架(9)为不锈钢架，所述螺旋桨(13)的安装方向与水平面之间的夹角为十五度。
5.根据权利要求1所述的一种重金属污泥处理装置，其特征在于：所述分离箱(6)的底部开设有与排水管(14)对应的第一安装孔，所述排水管(14)的内部活动安装有闸阀，所述闸阀的外壁套接有防滑橡胶套。
6.根据权利要求1所述的一种重金属污泥处理装置，其特征在于：所述分离箱(6)的左侧开设有与滤筒(10)对应的第二安装孔，所述滤板(12)和分离箱(6)的内部均活动安装有与螺旋桨(13)对应的轴承卡。
说明书
一种重金属污泥处理装置
技术领域
本实用新型涉及污泥处理技术领域，具体为一种重金属污泥处理装置。
背景技术
随着当今世界人口快速增长和经济的迅速发展，环境污染问题日益严重，各城市污水处理厂的大量兴建，有效缓解了城市生活污水和工业废水对环境的污染，但污水处理过程中产生的大量污泥很容易对环境造成二次污染，由于污泥中含有丰富的氮、磷和钾等营养元素，其资源化农用已经成为当今研究的热点，但污泥中重金属元素已成为制约污泥资源化农用的关键因素。
传统的重金属污泥处理设备一般体积大，使用不方便，故而提出一种重金属污泥处理装置来解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种重金属污泥处理装置，具备便于使用等优点，解决了传统的重金属污泥处理设备一般体积大，使用不方便的问题。
(二)技术方案
为实现上述便于使用的目的，本实用新型提供如下技术方案：一种重金属污泥处理装置，包括底架，所述底架的底部固定安装有万向轮，所述底架的顶部活动安装有污水箱，所述底架的顶部且位于污水箱的左侧活动安装有污泥箱，所述底架的顶部固定安装有支撑架，所述支撑架的顶部固定安装有分离箱，所述分离箱的右侧固定安装有驱动电机，所述分离箱的顶部固定安装有进料斗，所述分离箱的内壁顶部固定安装有固定架，所述固定架的内壁固定安装有滤筒，所述滤筒的右侧固定安装有挡板，所述滤筒的左侧固定安装有滤板，所述驱动电机的输出轴上套接有贯穿挡板并延伸至滤板内部的螺旋桨，所述分离箱的底部固定安装有排水管，所述分离箱的左侧固定安装有排泥斗。
优选的，所述万向轮的数量为四个，四个所述万向轮在万向轮的底部呈矩形阵列分布，所述万向轮的内部活动安装有制动阀。
优选的，所述进料斗为锥形斗，所述分离箱的顶部开设有与进料斗对应的第一通孔，所述滤筒的顶部开设有与第一通孔对应的第二通孔。
优选的，所述固定架为不锈钢架，所述螺旋桨的安装方向与水平面之间的夹角为十五度。
优选的，所述分离箱的底部开设有与排水管对应的第一安装孔，所述排水管的内部活动安装有闸阀，所述闸阀的外壁套接有防滑橡胶套。
优选的，所述分离箱的左侧开设有与滤筒对应的第二安装孔，所述滤板和分离箱的内部均活动安装有与螺旋桨对应的轴承卡。
(三)有益效果
与现有技术相比，本实用新型提供了一种重金属污泥处理装置，具备以下有益效果：
该重金属污泥处理装置，通过将污泥导入进料斗中，污泥在重力的作用下进入滤筒并通过滤筒初步过滤，使得部分污水通过排水管流入污水箱中，再通过启动驱动电机，驱动电机通过输出轴带动螺旋桨旋转，并使得滤筒中的污泥快速提升并挤压，使得滤筒中的污泥和污水快速分离，同时在螺旋桨高速旋转产生高压的作用下使得脱水的污泥通过滤板和滤板进入污泥箱中，达到简单方便高效分类的效果，通过底架底部的万向轮便于对该污泥处理装置进行移动及固定，进一步提高了该污泥处理装置的使用便利性。
