申请日2021.02.03
公开日期2021.11.19
IPC分类B01D29/96;B01F7/24;C02F101/20;C02F9/04
摘要
本实用新型涉及重金属污染治理技术领域，公开了一种用于治理工业重金属污染装置，包括清理箱体，所述清理箱体的下表面固定连接有支撑座，且清理箱体的上表面安装有箱盖，所述箱盖的上表面前后两侧中间位置处均固定连接有把手，所述清理箱体的内部设置有搅拌组件，且清理箱体的内部位于搅拌组件的下方设置有过滤组件，本实用新型通过设置有搅拌组件，工作人员可以开启搅拌组件中的搅拌电机，搅拌电机通过联轴器带动搅拌杆转动，搅拌叶就会对重金属污水和DTCR重金属捕捉剂进行搅拌，让它们完全混合在一起，从而提高了清理效率，拿出两个钩子勾住过滤组件中的两个吊环将安装板向上拉动将其拿出来，从而可以很方便地清理过滤板上过滤下来的絮状沉淀。
权利要求

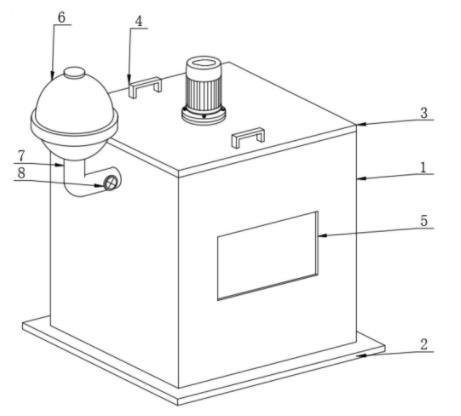

1.一种用于治理工业重金属污染装置，包括清理箱体(1)，其特征在于，所述清理箱体(1)的下表面固定连接有支撑座(2)，且清理箱体(1)的上表面安装有箱盖(3)，所述箱盖(3)的上表面前后两侧中间位置处均固定连接有把手(4)，所述清理箱体(1)的前表面中心位置处开设有观察窗(5)，且清理箱体(1)的左方安装有药剂箱(6)，所述药剂箱(6)的下端贯穿且固定连接有连接管(7)，所述连接管(7)的右端前表面安装有电动阀门(8)，所述清理箱体(1)的内部设置有搅拌组件(9)，且清理箱体(1)的内部位于搅拌组件(9)的下方设置有过滤组件(10)。
2.根据权利要求1所述的一种用于治理工业重金属污染装置，其特征在于，所述搅拌组件(9)包括搅拌电机(11)，所述搅拌电机(11)的内部固定连接有电机轴(12)，所述电机轴(12)的下端固定连接有联轴器(13)，所述联轴器(13)的下端固定连接有搅拌杆(14)，所述搅拌杆(14)的外表面固定连接有若干个搅拌叶(15)。
3.根据权利要求1所述的一种用于治理工业重金属污染装置，其特征在于，所述过滤组件(10)包括安装板(16)，所述安装板(16)的内部安装有过滤板(17)，且安装板(16)的上表面靠近左右两端位置处均固定连接有吊环(18)，所述安装板(16)的上表面位于吊环(18)的一侧固定连接有挡板(19)，且安装板(16)的左右两端均活动贯穿连接有滑杆(20)，所述滑杆(20)的下端外部固定套接有固定块(21)。
4.根据权利要求1所述的一种用于治理工业重金属污染装置，其特征在于，所述连接管(7)的右端贯穿且固定连接有清理箱体(1)的左侧表面，所述电动阀门(8)与外部控制器电性连接。
5.根据权利要求2所述的一种用于治理工业重金属污染装置，其特征在于，所述搅拌电机(11)安装在箱盖(3)的上表面上，且搅拌电机(11)与外部控制器电性连接，所述电机轴(12)活动贯穿箱盖(3)。
6.根据权利要求3所述的一种用于治理工业重金属污染装置，其特征在于，所述安装板(16)活动贴合清理箱体(1)的内部左右两侧表面，所述滑杆(20)的上端活动贴合箱盖(3)的下表面，所述安装板(16)的下表面活动贴合两个固定块(21)的上表面，两个所述固定块(21)分别固定连接在清理箱体(1)的内部左右两侧表面上。
说明书
一种用于治理工业重金属污染装置
技术领域
本实用新型涉及重金属污染治理技术领域，具体是一种用于治理工业重金属污染装置。
背景技术
重金属污染指由重金属或其化合物造成的环境污染，主要由采矿、废气排放、污水灌溉和使用重金属超标制品等人为因素所致，因人类活动导致环境中的重金属含量增加，超出正常范围，直接危害人体健康，并导致环境质量恶化，工业重金属污染也是其中之一，因此需要设备对其进行治理。
但是，现有的治理装置无法加快药剂与重金属污水的混合速度，清理效率慢，且现有的治理装置无法方便地清理药剂与重金属污水反应后生成的絮状沉淀。因此，本领域技术人员提供了一种用于治理工业重金属污染装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种用于治理工业重金属污染装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于治理工业重金属污染装置，包括清理箱体，所述清理箱体的下表面固定连接有支撑座，且清理箱体的上表面安装有箱盖，所述箱盖的上表面前后两侧中间位置处均固定连接有把手，所述清理箱体的前表面中心位置处开设有观察窗，且清理箱体的左方安装有药剂箱，所述药剂箱的下端贯穿且固定连接有连接管，所述连接管的右端前表面安装有电动阀门，所述清理箱体的内部设置有搅拌组件，且清理箱体的内部位于搅拌组件的下方设置有过滤组件。
作为本实用新型再进一步的方案：所述搅拌组件包括搅拌电机，所述搅拌电机的内部固定连接有电机轴，所述电机轴的下端固定连接有联轴器，所述联轴器的下端固定连接有搅拌杆，所述搅拌杆的外表面固定连接有若干个搅拌叶。
作为本实用新型再进一步的方案：所述过滤组件包括安装板，所述安装板的内部安装有过滤板，且安装板的上表面靠近左右两端位置处均固定连接有吊环，所述安装板的上表面位于吊环的一侧固定连接有挡板，且安装板的左右两端均活动贯穿连接有滑杆，所述滑杆的下端外部固定套接有固定块。
作为本实用新型再进一步的方案：所述连接管的右端贯穿且固定连接有清理箱体的左侧表面，所述电动阀门与外部控制器电性连接。
作为本实用新型再进一步的方案：所述搅拌电机安装在箱盖的上表面上，且搅拌电机与外部控制器电性连接，所述电机轴活动贯穿箱盖。
作为本实用新型再进一步的方案：所述安装板活动贴合清理箱体的内部左右两侧表面，所述滑杆的上端活动贴合箱盖的下表面，所述安装板的下表面活动贴合两个固定块的上表面，两个所述固定块分别固定连接在清理箱体的内部左右两侧表面上。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置有搅拌组件，工作人员可以开启搅拌组件中的搅拌电机，搅拌电机通过联轴器带动搅拌杆转动，搅拌叶就会对重金属污水和DTCR重金属捕捉剂进行搅拌，让它们完全混合在一起，从而提高了清理效率。
2、本实用新型通过设置有过滤组件，清理完成后工作人员可以关闭搅拌电机并将箱盖拿开放置在一边，拿出两个钩子勾住过滤组件中的两个吊环将安装板向上拉动将其拿出来，从而可以很方便地清理过滤板上过滤下来的絮状沉淀。
