申请日2021.02.19
公开日期2021.11.12
IPC分类C02F103/06;C02F101/38;C02F101/16;C02F9/14
摘要
一种用于中老龄填埋场的垃圾渗透液处理系统，属于污水处理技术。包括预处理装置、氨氮吹脱塔、特种分离设备、CWAO催化湿式氧化装置、蒸发处理设备、生化处理装置和RO反渗透系统，预处理装置与氨氮吹脱塔连通，氨氮吹脱塔与特种分离设备连通，特种分离设备包括NF纳滤系统、浓液输送管道与清液输送管道，浓液输送管道与CWAO催化湿式氧化装置连通，CWAO催化湿式氧化装置、清液输送管道与蒸发处理设备连通，蒸发处理设备的一侧设催化聚合反应装置，蒸发处理设备与生化处理装置连通，生化处理装置与RO反渗透系统连通，RO反渗透系统与蒸发处理设备连通。解决了氨氮浓度高可生化性差及浓缩液难处理的问题。
权利要求

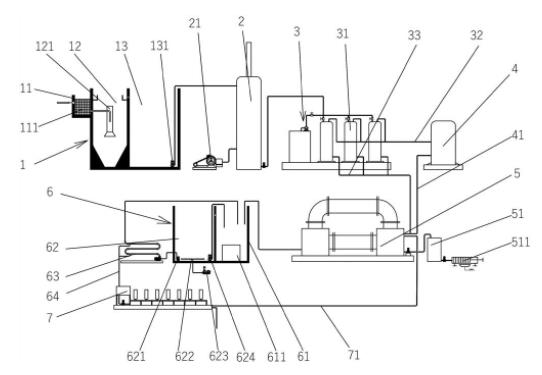

1.一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于包括有预处理装置(1)、氨氮吹脱塔(2)、特种分离设备(3)、CWAO催化湿式氧化装置(4)、蒸发处理设备(5)、生化处理装置(6)和RO反渗透系统(7)，所述预处理装置(1)的出水口与氨氮吹脱塔(2)的进水口通过管道连通，所述氨氮吹脱塔(2)的出水口与特种分离设备(3)的进水口通过管道连通，所述特种分离设备(3)包括有NF纳滤系统(31)、浓液输送管道(32)与清液输送管道(33)，所述浓液输送管道(32)与CWAO催化湿式氧化装置(4)的进水口相连通，且在所述CWAO催化湿式氧化装置(4)的出水口处连通有一降解液输送管道(41)，该降解液输送管道(41)与所述清液输送管道(33)相导通并一同与蒸发处理设备(5)的进水口相连通，且在所述蒸发处理设备(5)的一侧设置有与其连通的催化聚合反应装置(51)，该蒸发处理设备(5)的出水口与生化处理装置(6)通过管道连通，所述生化处理装置(6)的出水口连通有一UF膜透过液输送管道(64)，该UF膜透过液输送管道(64)与RO反渗透系统(7)的原水箱相连通，在所述RO反渗透系统(7)的出水口处连通有浓缩液输送管道(71)，且所述浓缩液输送管道(71)流出端与所述蒸发处理设备(5)相连通。
2.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于所述预处理装置(1)包括有格栅过滤装置(11)、初沉池(12)和调节池(13)，所述格栅过滤装置(11)与垃圾渗透液进液口连通，且在该格栅过滤装置(11)内安装有机械格栅(111)，在所述初沉池(12)内设置有一中心进水筒(121)，该中心进水筒(121)通过管道与格栅过滤装置(11)连接，所述初沉池(12)的出口与所述调节池(13)的进口连接，在所述调节池(13)内设置有调节池提升泵(131)，该调节池提升泵(131)通过管道与氨氮吹脱塔(2)连通。
3.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述氨氮吹脱塔(2)的一侧设置有一可向氨氮吹脱塔(2)内吹入气流的吹脱塔鼓风装置(21)。
4.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述氨氮吹脱塔(2)内装填有填料，该填料为拉西环填料、聚丙烯鲍尔环填料或者聚丙烯多面空心球填料中的一种。
5.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于所述浓液输送管道(32)设置在所述特种分离设备(3)的上部，而所述清液输送管道(33)设置在所述特种分离设备(3)的下部。
6.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述催化聚合反应装置(51)的一侧连通有一污泥处置设备(511)。
7.根据权利要求1所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于所述生化处理装置(6)包括有反硝化A池(61)、硝化O池(62)和UF超滤集成设备(63)，所述反硝化A池(61)与所述蒸发处理设备(5)的出水口通过管道连通，所述反硝化A池(61)的出水口与硝化O池(62)的进水口相连通，且在所述硝化O池(62)内安装有一硝化O池提升泵(621)，该硝化O池提升泵(621)通过管道与所述UF超滤集成设备(63)的进水口连通，而该UF超滤集成设备(63)的膜透过液出水口通过UF膜透过液输送管道(64)与RO反渗透系统(7)的原水箱相连通。
8.根据权利要求7所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述反硝化A池(61)内安装有潜水搅拌机(611)。
9.根据权利要求7所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述硝化O池(62)内设置有若干个曝气头(622)，且所述曝气头(622)与设置在硝化O池(62)外部的罗茨风机(623)相连通。
10.根据权利要求7所述的一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于在所述硝化O池(62)内还安装有能够将硝化O池(62)内最后的泥水混合物回流至反硝化A池(61)的回流泵(624)。
说明书
一种用于中老龄填埋场的垃圾渗透液处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于中老龄填埋场的垃圾渗透液处理系统。
背景技术
垃圾填埋场渗滤液作为一种水溶性的组分，化学需氧量与生物需氧量都非常高，含有大量有机质、氮、磷以及重金属等，其浓度高、色度深，臭味大、并具有营养元素分布比例失调、水质水量变化大等特性。而垃圾填埋场渗透液中由于含有上述大量的腐殖质等高分子有机物等众多有害物质，如若不经处理完全随意排放，对环境污染十分严重，其中的有机污染物、无机污染物会使水生生物和农作物受到污染，并通过食物链和生态环境对人体健康产生危害。并且这种垃圾渗透液的水质情况会随着存储周期以及堆放条件等因素的变动而产生变化。上述中老龄垃圾填埋场一般指的是运行时间超过9年的垃圾填埋场，随着运行时间的逐渐变长，中老龄垃圾填埋场所产生的垃圾渗透液中的氨氮浓度大大升高，并且一般可生化性B/C比小于0.3，难生物降解。在已经公开的中国专利文献中不乏有关于垃圾渗透液处理的相关技术信息，加以例举的有授权公告号CN209989205U (垃圾渗透液处理系统)、CN207143028U（一种垃圾渗透液处理设备）、CN211896331U(一种垃圾渗透液处理装置)、CN211338906U（一种用于垃圾渗透液处理的DTRO导流盘）等等。
通过对并非限于上面列举的专利文献介绍的阅读并且结合本领域的专业知识，现有的国内外处理垃圾填埋场所产生的垃圾渗透液的处理工艺主要有生化处理工艺及膜处理工艺，比较典型的处理方法主要有三种：二级DTRO工艺、外置式膜生物反应器连同纳滤(NF)反渗透(RO)系统的处理方法、内置式膜生物反应器连同纳滤(NF)反渗透(RO)系统的处理方法，对于中老龄垃圾填埋场所产生的垃圾渗透液也大多采用这三种处理方法的，对于通过内/外置式膜生物反应器连同纳滤(NF)反渗透(RO)系统的进行处理的方法来说，基本上没有设置如氨氮吹脱塔等氨氮处理的设备，由于中老龄垃圾填埋场所产生的垃圾渗透液中的氨氮成分浓度高、可生化性较差，如果不经过脱氨处理而直接进入生化池内，必然造成生化池内污泥负荷大、停留时间长、占地面积大、土建投资等问题，并且在反硝化工艺段碳补充量过大也会造成垃圾填埋场的运行成本过高；此外，由于这三种工艺均有涉及膜处理系统，对于膜浓缩液出路问题没有较好的处理办法，如果处理不当膜浓缩液进一步流出就会对周围生态环境造成二次污染。
鉴于上述情况，有必要对现有中老龄填埋场的垃圾渗透液处理设备加以合理的改进。为此，本申请人作了有益的设计，下面将要介绍的技术方案便是在这种背景下产生的。
实用新型内容
本实用新型的任务在于提供一种有助于中老龄填埋场的垃圾渗透液进行高效处理并解决氨氮浓度高可生化性差的问题、有利于实现膜浓缩液的合理处理从而达到对于垃圾渗透液完全处理的目的进而保护生态环境的用于中老龄填埋场的垃圾渗透液处理系统。
本实用新型的任务是这样来完成的，一种用于中老龄填埋场的垃圾渗透液处理系统，其特征在于包括有预处理装置、氨氮吹脱塔、特种分离设备、CWAO催化湿式氧化装置、蒸发处理设备、生化处理装置和RO反渗透系统，所述预处理装置的出水口与氨氮吹脱塔的进水口通过管道连通，所述氨氮吹脱塔的出水口与特种分离设备的进水口通过管道连通，所述特种分离设备包括有NF纳滤系统、浓液输送管道与清液输送管道，所述浓液输送管道与CWAO催化湿式氧化装置的进水口相连通，且在所述CWAO催化湿式氧化装置的出水口处连通有一降解液输送管道，该降解液输送管道与所述清液输送管道相导通并一同与蒸发处理设备的进水口相连通，且在所述蒸发处理设备的一侧设置有与其连通的催化聚合反应装置，该蒸发处理设备的出水口与生化处理装置通过管道连通，所述生化处理装置的出水口连通有一UF膜透过液输送管道，该UF膜透过液输送管道与RO反渗透系统的原水箱相连通，在所述RO反渗透系统的出水口处连通有浓缩液输送管道，且所述浓缩液输送管道流出端与所述蒸发处理设备相连通。
在本实用新型的一个具体的实施例中，所述预处理装置包括有格栅过滤装置、初沉池和调节池，所述格栅过滤装置与垃圾渗透液进液口连通，且在该格栅过滤装置内安装有机械格栅，在所述初沉池内设置有一中心进水筒，该中心进水筒通过管道与格栅过滤装置连接，所述初沉池的出口与所述调节池的进口连接，在所述调节池内设置有调节池提升泵，该调节池提升泵通过管道与氨氮吹脱塔连通。
在本实用新型的另一个具体的实施例中，在所述氨氮吹脱塔的一侧设置有一可向氨氮吹脱塔内吹入气流的吹脱塔鼓风装置。
在本实用新型的又一个具体的实施例中，在所述氨氮吹脱塔内装填有一定高度的填料，该填料为拉西环填料、聚丙烯鲍尔环填料或者聚丙烯多面空心球填料中的一种。
在本实用新型的再一个具体的实施例中，所述浓液输送管道设置在所述特种分离设备的上部，而所述清液输送管道设置在所述特种分离设备的下部。
在本实用新型的还有一个具体的实施例中，在所述催化聚合反应装置的一侧连通有一污泥处置设备。
在本实用新型的进而一个具体的实施例中，所述生化处理装置包括有反硝化A池、硝化O池和UF超滤集成设备，所述反硝化A池与所述蒸发处理设备的出水口通过管道连通，所述反硝化A池的出水口与硝化O池的进水口相连通，且在所述硝化O池内安装有一硝化O池提升泵，该硝化O池提升泵通过管道与所述UF超滤集成设备的进水口连通，而该UF超滤集成设备的膜透过液出水口通过UF膜透过液输送管道与RO反渗透系统的原水箱相连通。
在本实用新型的更而一个具体的实施例中，在所述反硝化A池内安装有潜水搅拌机。
在本实用新型的又进而一个具体的实施例中，在所述硝化O池内设置有若干个曝气头，且所述曝气头与设置在硝化O池外部的罗茨风机相连通。
在本实用新型的又更而一个具体的实施例中，在所述硝化O池内还安装有能够将硝化池内最后的泥水混合物回流至反硝化A池的回流泵。
本实用新型提供的技术方案的技术效果在于：首先，通过设置预处理装置、氨氮吹脱塔、特种分离设备、CWAO催化湿式氧化装置、蒸发处理设备、生化处理装置与RO反渗透系统能够对中老龄垃圾填埋场所产生的垃圾渗透液进行高效环保的处理，而氨氮吹脱塔与生化处理装置能够对垃圾渗透液中高浓度氨氮成分进行二次处理，有效解决现有中老龄垃圾填埋场所产生的垃圾渗透液氨氮浓度高可生化性差的问题；其次，垃圾渗透液经过RO反渗透系统所产生的浓缩液能够通过浓缩液输送管道回流到蒸发处理设备进行再次处理，有效解决了常规工艺渗滤液浓缩液难以处理的问题，并且使处理后的水液达到工业用水标准，实现垃圾渗滤液的零排放。
