申请日2021.02.03
公开日期2021.11.16
IPC分类C02F1/48
摘要
本实用新型公开了一种用于污水处理的磁分离设备，包括基架、分离室、控制面板、主箱体和第二电机，所述基架顶端的中心位置处固定有主箱体，且主箱体底部的一侧设有分离室，并且分离室上方的主箱体顶部安装有第二电机，所述第二电机的输出端通过联轴器安装有第二转轴，且第二转轴远离第二电机的一端固定有螺旋杆，并且螺旋杆表面的一侧螺纹连接有螺旋帽，螺旋帽底端的中心位置处固定有T型架，所述基架底端的中心位置处设有污泥收集斗，且污泥收集斗顶部的一侧安装有电磁阀。本实用新型不仅提高了磁分离设备使用时的溶解效率，延长了磁分离设备的使用寿命，而且提高了磁分离设备使用时的便捷性。
权利要求

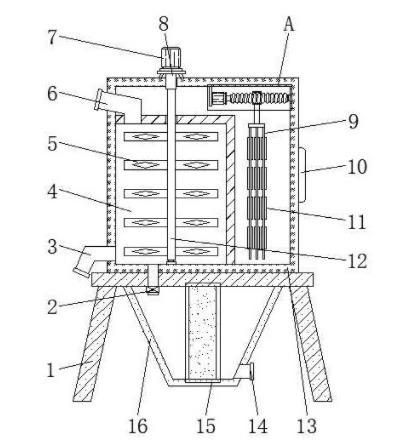

1.一种用于污水处理的磁分离设备，包括基架（1）、分离室（4）、控制面板（10）、主箱体（13）和第二电机（21），其特征在于：所述基架（1）顶端的中心位置处固定有主箱体（13），且主箱体（13）底部的一侧设有分离室（4），并且分离室（4）上方的主箱体（13）顶部安装有第二电机（21），所述第二电机（21）的输出端通过联轴器安装有第二转轴（17），且第二转轴（17）远离第二电机（21）的一端固定有螺旋杆（19），螺旋杆（19）远离第二转轴（17）的一端与主箱体（13）的内壁相铰接，并且螺旋杆（19）表面的一侧螺纹连接有螺旋帽（18），螺旋帽（18）底端的中心位置处固定有T型架（20），所述基架（1）底端的中心位置处设有污泥收集斗（16），且污泥收集斗（16）顶部的一侧安装有电磁阀（2），电磁阀（2）的顶端通过导管延伸至分离室（4）的内部，并且污泥收集斗（16）一侧的内壁上设有排污口（14），排污口（14）的一端延伸至污泥收集斗（16）的外部，污泥收集斗（16）内部的中心位置处设有监测机构（15），所述主箱体（13）一侧的外壁上设有注液口（6），注液口（6）的一端延伸至分离室（4）的内部，且注液口（6）下方的主箱体（13）外壁上设有排液口（3），排液口（3）的一端延伸至分离室（4）的内部，并且主箱体（13）远离排液口（3）一侧的外壁上安装有控制面板（10），控制面板（10）内部单片机的输出端分别与电磁阀（2）以及第二电机（21）的输入端电性连接。
2.根据权利要求1所述的一种用于污水处理的磁分离设备，其特征在于：所述分离室（4）内部的中心位置处设有导轴（12），导轴（12）的底端与分离室（4）的底部相铰接，导轴（12）的顶端延伸至主箱体（13）的内部，且分离室（4）内部的导轴（12）两外侧壁上皆安装有等间距的混合叶片（5）。
3.根据权利要求2所述的一种用于污水处理的磁分离设备，其特征在于：所述主箱体（13）顶端的一侧通过支架安装有第一电机（7），且第一电机（7）的输出端通过联轴器安装有第一转轴（8），第一转轴（8）的底端延伸至主箱体（13）的内部并与导轴（12）的顶端固定连接。
4.根据权利要求1所述的一种用于污水处理的磁分离设备，其特征在于：所述监测机构（15）的内部依次设有流通孔（1501）、监测室（1502）、触碰传感器（1503）以及浮块（1504），所述污泥收集斗（16）内部的中心位置处固定有监测室（1502），且监测室（1502）底部的两内侧壁上皆设有流通孔（1501），流通孔（1501）的一端延伸至监测室（1502）的外部。
5.根据权利要求4所述的一种用于污水处理的磁分离设备，其特征在于：所述监测室（1502）内部的底端放置有浮块（1504），且监测室（1502）顶部的中心位置处安装有触碰传感器（1503）。
6.根据权利要求1所述的一种用于污水处理的磁分离设备，其特征在于：所述T型架（20）的底端安装有等间距的磁盘（9），且磁盘（9）的两外侧壁上皆安装有等间距的磁块（11）。
说明书
一种用于污水处理的磁分离设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的磁分离设备。
背景技术
污染处理是目前全球都在关注的问题，目前在磁分离污水处理工艺中，向污水中加入絮凝剂与助凝剂的同时还加入了细微的磁种，污水中的污染物在化学药剂的作用下形成含有磁种的絮体，而含有该絮体的污水经过特定磁设备时，该絮体会在磁场的作用下被该磁设备吸附并在分离机构的作用下与磁设备分离，进入特定的絮体打散机构，因而实现磁种与絮体的分离，达到磁种回收利用的目的，因此磁分离设备在污水处理工艺中起到至关重要的作用。
目前市面上的磁分离设备多种多样，但功能性较为单一，还存在一定的问题，已逐渐无法满足人们的需求，具体问题有以下几点：
（1）现有的此类磁分离设备不便于对污水进行混合处理，导致磁种难以与污水进行快速溶解，时常困扰着人们；
（2）现有的此类磁分离设备不便于外部对絮体进行吸附处理，导致磁块外壁易附着大量的絮体，进而对磁块造成侵蚀的现象；
（3）现有的此类磁分离设备不便于对污泥液体的液位进行实时监测，导致工作人员难以精准对其进行释放处理，使用时有所不便。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的磁分离设备，以解决上述背景技术中提出磁分离设备不便于对污水进行混合处理、不便于外部对絮体进行吸附处理以及不便于对污泥液体的液位进行实时监测的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的磁分离设备，包括基架、分离室、控制面板、主箱体和第二电机，所述基架顶端的中心位置处固定有主箱体，且主箱体底部的一侧设有分离室，并且分离室上方的主箱体顶部安装有第二电机，所述第二电机的输出端通过联轴器安装有第二转轴，且第二转轴远离第二电机的一端固定有螺旋杆，螺旋杆远离第二转轴的一端与主箱体的内壁相铰接，并且螺旋杆表面的一侧螺纹连接有螺旋帽，螺旋帽底端的中心位置处固定有T型架，所述基架底端的中心位置处设有污泥收集斗，且污泥收集斗顶部的一侧安装有电磁阀，电磁阀的顶端通过导管延伸至分离室的内部，并且污泥收集斗一侧的内壁上设有排污口，排污口的一端延伸至污泥收集斗的外部，污泥收集斗内部的中心位置处设有监测机构，所述主箱体一侧的外壁上设有注液口，注液口的一端延伸至分离室的内部，且注液口下方的主箱体外壁上设有排液口，排液口的一端延伸至分离室的内部，并且主箱体远离排液口一侧的外壁上安装有控制面板，控制面板内部单片机的输出端分别与电磁阀以及第二电机的输入端电性连接。
优选的，所述分离室内部的中心位置处设有导轴，导轴的底端与分离室的底部相铰接，导轴的顶端延伸至主箱体的内部，且分离室内部的导轴两外侧壁上皆安装有等间距的混合叶片，以便对污水进行混合处理。
优选的，所述主箱体顶端的一侧通过支架安装有第一电机，且第一电机的输出端通过联轴器安装有第一转轴，第一转轴的底端延伸至主箱体的内部并与导轴的顶端固定连接，以便带动导轴进行旋转。
优选的，所述监测机构的内部依次设有流通孔、监测室、触碰传感器以及浮块，所述污泥收集斗内部的中心位置处固定有监测室，且监测室底部的两内侧壁上皆设有流通孔，流通孔的一端延伸至监测室的外部，以便污泥液体流入至监测室的内部。
优选的，所述监测室内部的底端放置有浮块，且监测室顶部的中心位置处安装有触碰传感器，以便对污泥液体的液位进行监测处理。
优选的，所述T型架的底端安装有等间距的磁盘，且磁盘的两外侧壁上皆安装有等间距的磁块，以便对污水内部的絮体进行吸附处理。
与现有技术相比，本实用新型的有益效果是：该用于污水处理的磁分离设备不仅提高了磁分离设备使用时的溶解效率，延长了磁分离设备的使用寿命，而且提高了磁分离设备使用时的便捷性；
（1）通过设置有第一电机、第一转轴、导轴以及混合叶片，通过操作控制面板控制第一电机，使其由第一转轴带动导轴高速旋转，并由导轴带动混合叶片在分离室的内部同步转动，以便使磁种与污水进行快速溶解处理，从而提高了磁分离设备使用时的溶解效率；
（2）通过设置有第二电机、第二转轴、螺旋帽、螺旋杆、T型架、磁盘以及磁块，通过操作控制面板控制第二电机，使其由第二转轴带动螺旋杆旋转，因主箱体的宽度略大于磁盘的宽度，使得主箱体能够对磁盘的移动幅度进行限位，进而使螺旋帽在螺旋杆的表面平移，并经T型架带动磁盘以及磁块同步移动，此时磁盘与磁块则会贴合于分离室的外壁，以便外部对絮体进行吸附处理，避免絮体与磁块相接触对其造成侵蚀的现象，从而延长了磁分离设备的使用寿命；
（3）通过设置有流通孔、监测室、触碰传感器以及浮块，通过流通孔的流通作用，使污泥收集斗内部的污泥液体流入至监测室的内部，因浮块具有良好的漂浮作用，使得浮块根据污泥液体进行上浮，当污泥收集斗内部的污泥液体即将注满时，浮块则会漂浮于监测室的顶部与触碰传感器相接触，进而由触碰传感器将此数据反馈至控制面板，以便工作人员对污泥收集斗内部的污泥液体进行释放处理，从而提高了磁分离设备使用时的便捷性。
