申请日2021.01.27
公开日期2021.11.12
IPC分类C02F1/24
摘要
一种高效竖流式漂浮池，涉及污水处理技术领域，污水通过污水进水管和布水器均匀的分布在漂浮池的内部，而且支撑杆对添加装置进行固定，添加装置可以对漂浮池内部添加絮凝剂，增加杂质的漂浮，产气泡装置工作，使污水内部形成气泡带动杂质漂浮在水面上，并通过刮渣装置对漂浮的杂质通过挡板二刮出，而且产生的回流水通过水泵增压，使回流水通过溶气水回流管进入溶气罐的内部，回流水在溶气罐的内部流动通过挡板一阻挡，使回流水沿相邻的两个挡板一之间进行流动，进而推动叶片沿转轴转动，本实用新型通过叶片对溶气罐内部的回流水进行搅拌，增加气体与回流水接触面积，进而对回流水进行充分的溶气，提高了工作效率，便于使用。
权利要求

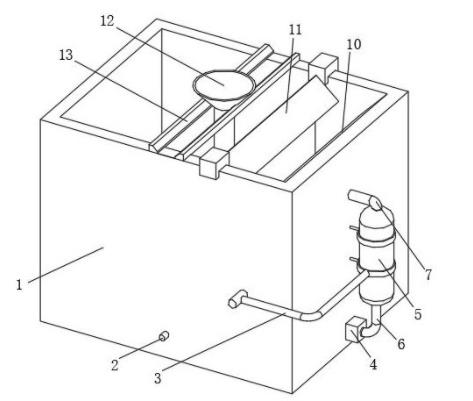

1.一种高效竖流式漂浮池，包括漂浮池本体（1），所述漂浮池本体（1）的内部设有产气泡装置，位于漂浮池本体（1）的外侧在产气泡装置的侧面设有气管（3），所述气管（3）的另一端设有溶气机构（5），所述漂浮池本体（1）的右侧设有水泵（4），所述水泵（4）的输出口上设有溶气水回流管（6），所述溶气水回流管（6）的另一端连接在溶气机构（5），所述溶气机构（5）的排水口上设有溶气水出管（7），所述溶气水出管（7）的另一端连接在污水进水管的侧面，其特征是：所述溶气机构（5）包括溶气罐（51）、挡板一（52）、转轴（53）和叶片（54），所述溶气罐（51）的内部侧面交错固定设有挡板一（52），所述挡板一（52）上通过轴承设有转轴（53），位于相邻的两个挡板一（52）之间在转轴（53）的侧面阵列分布有叶片（54）。
2.根据权利要求1所述的高效竖流式漂浮池，其特征是：所述溶气罐（51）的侧面固定套接有两个固定环（9），两个固定环（9）的侧面固定均设有固定柱（8），两个固定柱（8）的另一端固定在漂浮池本体（1）的右侧。
3.根据权利要求1所述的高效竖流式漂浮池，其特征是：所述漂浮池本体（1）的内部右侧设有挡板二（10），所述漂浮池本体（1）的上表面设有刮渣装置（11）。
4.根据权利要求3所述的高效竖流式漂浮池，其特征是：位于刮渣装置（11）的左方在漂浮池本体（1）的上表面固定设有两个支撑杆（13），两个支撑杆（13）之间固定设有添加装置（12）。
5.根据权利要求1所述的高效竖流式漂浮池，其特征是：所述漂浮池本体（1）的左侧设有污水进水管，且污水进水管的右端贯穿漂浮池本体（1）的左侧，所述污水进水管的右端设有布水器，所述布水器的侧面设有清水排水口（2），所述清水排水口（2）的前端贯穿漂浮池本体（1）的前侧。
说明书
一种高效竖流式漂浮池
技术领域
本实用新型涉及精神病辅助设备技术领域，尤其是涉及一种高效竖流式漂浮池。
背景技术
漂浮池是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在漂浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备，漂浮系统均应设立单独的漂浮池、溶气罐，现有的溶气罐直接通过注入回流水和气体进行容气，但是这样造成进入溶气罐内部的气体与回流水接触面积较小，不能对回流水进行充分的溶气，进而降低了工作效率，不便于使用。
实用新型内容
为了克服背景技术中的不足，本实用新型提供了一种高效竖流式漂浮池，本实用新型通过叶片对溶气罐内部的回流水进行搅拌，增加气体与回流水接触面积，进而对回流水进行充分的溶气，提高了工作效率，便于使用。
为了实现所述实用新型目的，本实用新型采用如下技术方案：
一种高效竖流式漂浮池，包括漂浮池本体，所述漂浮池本体的内部设有产气泡装置，位于漂浮池本体的外侧在产气泡装置的侧面设有气管，所述气管的另一端设有溶气机构，所述漂浮池本体的右侧设有水泵，所述水泵的输出口上设有溶气水回流管，所述溶气水回流管的另一端连接在溶气机构，所述溶气机构的排水口上设有溶气水出管，所述溶气水出管的另一端连接在污水进水管的侧面，所述溶气机构包括溶气罐、挡板一、转轴和叶片，所述溶气罐的内部侧面交错固定设有挡板一，所述挡板一上通过轴承设有转轴，位于相邻的两个挡板一之间在转轴的侧面阵列分布有叶片。
所述溶气罐的侧面固定套接有两个固定环，两个固定环的侧面固定均设有固定柱，两个固定柱的另一端固定在漂浮池本体的右侧。
所述漂浮池本体的内部右侧设有挡板二，所述漂浮池本体的上表面设有刮渣装置。
位于刮渣装置的左方在漂浮池本体的上表面固定设有两个支撑杆，两个支撑杆之间固定设有添加装置。
所述漂浮池本体的左侧设有污水进水管，且污水进水管的右端贯穿漂浮池本体的左侧，所述污水进水管的右端设有布水器，所述布水器的侧面设有清水排水口，所述清水排水口的前端贯穿漂浮池本体的前侧。
由于采用了上述技术方案，本实用新型具有如下有益效果：
本实用新型所述的一种高效竖流式漂浮池，回流水流过溶气罐的内部通过挡板一阻挡，使回流水沿相邻的两个挡板一之间进行流动，进而推动叶片沿转轴转动，并对经过的回流水进行搅拌，增加了回流水与气体的接触面积，进而对回流水进行充分的溶气，提高了工作效率，便于使用。
