申请日2021.08.04
公开日期2021.12.14
IPC分类B30B15/32;F16F15/067;B30B9/04;B30B15/00
摘要
本发明公开了一种污水高效深度减量化处理方法，包括以下步骤：将含有污泥的污水通过进料口通入脱水壳体内部，污水处于第一压板和第二压板之间，保证进料口关闭为压滤做准备。本发明通过气缸利用连接装置使得第一压板和第二压板配合对污水进行挤压，同时加压装置在污水挤压的过程中活动，保证第一压板和第二压板对污水的挤压效果，利用出水槽将污水中水分排出，脱水壳体内部存在的污泥在挤压的过程中变成泥饼，气缸工作将泥饼从脱水壳体内部移出，加压装置在移出泥饼的过程中活动，从而对泥饼进行粉碎，保证泥饼从第一压板和第二压板之间快速脱落，避免淤泥残留在脱水壳体内部，保证水和泥的分离效果。
权利要求

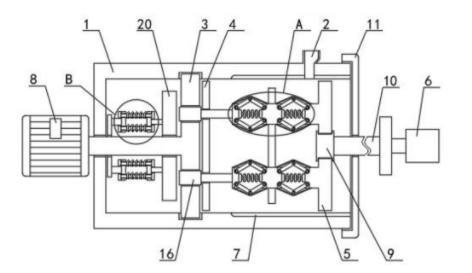

1.一种污水高效深度减量化处理方法，其特征在于：包括脱水壳体（1），所述脱水壳体（1）顶部设置有进料口（2），所述脱水壳体（1）内部设置有转架（3），所述转架（3）外侧边与脱水壳体（1）内侧壁转动卡接，所述转架（3）一侧设置有第一压板（4）和第二压板（5），所述第一压板（4）和第二压板（5）之间设置有加压装置，加压装置一侧贯穿转架（3），所述进料口（2）底部出口处于第一压板（4）和第二压板（5）之间，第二压板（5）一侧设置有气缸（6），气缸（6）输出端通过连接装置与第二压板（5）转动连接，所述脱水壳体（1）内侧壁表面设置有多个出水槽（7）；
所述处理方法包括以下步骤：将含有污泥的污水通过进料口（2）通入脱水壳体（1）内部，污水处于第一压板（4）和第二压板（5）之间，保证进料口（2）关闭为压滤做准备；
启动气缸（6），气缸（6）通过连接装置使得第二压板（5）向第一压板（4）靠近，对污水进行压滤，使得压滤后的污水通过出水槽（7）排出；
脱水完成后，气缸（6）工作通过连接装置将泥饼拉出脱水壳体（1），加压装置在拉出的过程中将泥饼粉碎。
2.根据权利要求1所述的污水高效深度减量化处理方法，其特征在于：
所述转架（3）一侧设置有缓冲装置，且缓冲装置套接在转架（3）外侧，贯穿转架（3）的加压装置一侧与缓冲装置侧面贴合，所述脱水壳体（1）一侧设置有电机（8），所述转架（3）端部贯穿脱水壳体（1）侧边，且电机（8）输出轴与转架（3）端部连接。
3.根据权利要求1所述的污水高效深度减量化处理方法，其特征在于：
所述连接装置包括转块（9），所述转块（9）处于第二压板（5）中心处，且转块（9）与第二压板（5）转动连接，转块（9）一侧设置有活动架（10），所述活动架（10）处于脱水壳体（1）一侧开口处，所述活动架（10）端部与气缸（6）输出端连接；
所述活动架（10）表面套接栅格架（11），所述栅格架（11）与脱水壳体（1）一侧开口对应，所述活动架（10）贯穿栅格架（11）中心处。
4.根据权利要求1所述的污水高效深度减量化处理方法，其特征在于：
所述加压装置包括隔板（12），所述隔板（12）表面设置有多个中心块（13），所述中心块（13）两侧面均设置有第一弹簧（14），两个第一弹簧（14）内侧端分别与中心块（13）两侧面固定连接，两个第一弹簧（14）外侧端分别与第二压板（5）内侧面以及挡板（15）内侧面连接，所述挡板（15）外侧面设置有套杆（16），所述套杆（16）贯穿第一压板（4）以及转架（3）。
5.根据权利要求4所述的污水高效深度减量化处理方法，其特征在于：
所述第一弹簧（14）顶部和底部均设置有加压架，所述加压架包括第一转板（17）和第二转板（18），且第一转板（17）端部和第二转板（18）端部铰接；
所述加压架一端与中心块（13）拐角处铰接，多个加压架另一端分别与第二压板（5）以及挡板（15）铰接。
6.根据权利要求5所述的污水高效深度减量化处理方法，其特征在于：
所述加压架外侧设置有胶套（19），所述隔板（12）两侧均设置有胶套（19），胶套（19）套接在挡板（15）和中心块（13）之间以及中心块（13）和第二压板（5）之间，所述胶套（19）由硅胶材料制成。
7.根据权利要求6所述的污水高效深度减量化处理方法，其特征在于：
所述第一压板（4）、第二压板（5）和隔板（12）的横截面外形均设置为圆形，第一压板（4）和第二压板（5）的直径相同，且第一压板（4）和第二压板（5）外侧边与脱水壳体（1）内侧壁对应贴合，所述隔板（12）处于第一压板（4）和第二压板（5）之间，且隔板（12）的直径小于第一压板（4）的直径。
8.根据权利要求2所述的污水高效深度减量化处理方法，其特征在于：
所述缓冲装置包括套板（20），所述套板（20）转动套接在转架（3）外侧面，所述套板（20）一侧设置有架框（21），所述架框（21）两侧均设置有连接架（22），两个连接架（22）外侧端部分别与套板（20）侧面以及套环内侧边固定连接，所述套环套接在转架（3）外侧面，所述架框（21）表面套接第二弹簧（23），第二弹簧（23）处于两个连接架（22）之间。
说明书
一种污水高效深度减量化处理方法
技术领域
本发明属于污水处理技术领域，特别涉及一种污水高效深度减量化处理方法。
背景技术
现有的污水处理时，污水中含有污泥，先将污水中的大部分水排出，使得后续需要继续对污泥进行脱水处理，增加了污水处理的成本，并且对污水进行处理后，污泥会残留在脱水装置内部，进而腐蚀脱水装置内部。
因此，发明一种污水高效深度减量化处理方法来解决上述问题很有必要。
发明内容
针对上述问题，本发明提供了一种污水高效深度减量化处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水高效深度减量化处理方法，包括脱水壳体，所述脱水壳体顶部设置有进料口，所述脱水壳体内部设置有转架，所述转架外侧边与脱水壳体内侧壁转动卡接，所述转架一侧设置有第一压板和第二压板，所述第一压板和第二压板之间设置有加压装置，加压装置一侧贯穿转架，所述进料口底部出口处于第一压板和第二压板之间，第二压板一侧设置有气缸，气缸输出端通过连接装置与第二压板转动连接，所述脱水壳体内侧壁表面设置有多个出水槽；
所述处理方法包括以下步骤：将含有污泥的污水通过进料口通入脱水壳体内部，污水处于第一压板和第二压板之间，保证进料口关闭为压滤做准备；
启动气缸，气缸通过连接装置使得第二压板向第一压板靠近，对污水进行压滤，使得压滤后的污水通过出水槽排出；
脱水完成后，气缸工作通过连接装置将泥饼拉出脱水壳体，加压装置在拉出的过程中将泥饼粉碎。
进一步的，所述转架一侧设置有缓冲装置，且缓冲装置套接在转架外侧，贯穿转架的加压装置一侧与缓冲装置侧面贴合，所述脱水壳体一侧设置有电机，所述转架端部贯穿脱水壳体侧边，且电机输出轴与转架端部连接。
进一步的，所述连接装置包括转块，所述转块处于第二压板中心处，且转块与第二压板转动连接，转块一侧设置有活动架，所述活动架处于脱水壳体一侧开口处，所述活动架端部与气缸输出端连接；
所述活动架表面套接栅格架，所述栅格架与脱水壳体一侧开口对应，所述活动架贯穿栅格架中心处。
进一步的，所述加压装置包括隔板，所述隔板表面设置有多个中心块，所述中心块两侧面均设置有第一弹簧，两个第一弹簧内侧端分别与中心块两侧面固定连接，两个第一弹簧外侧端分别与第二压板内侧面以及挡板内侧面连接，所述挡板外侧面设置有套杆，所述套杆贯穿第一压板以及转架。
进一步的，所述第一弹簧顶部和底部均设置有加压架，所述加压架包括第一转板和第二转板，且第一转板端部和第二转板端部铰接；
所述加压架一端与中心块拐角处铰接，多个加压架另一端分别与第二压板以及挡板铰接。
进一步的，所述加压架外侧设置有胶套，所述隔板两侧均设置有胶套，胶套套接在挡板和中心块之间以及中心块和第二压板之间，所述胶套由硅胶材料制成。
进一步的，所述第一压板、第二压板和隔板的横截面外形均设置为圆形，第一压板和第二压板的直径相同，且第一压板和第二压板外侧边与脱水壳体内侧壁对应贴合，所述隔板处于第一压板和第二压板之间，且隔板的直径小于第一压板的直径。
进一步的，所述缓冲装置包括套板，所述套板转动套接在转架外侧面，所述套板一侧设置有架框，所述架框两侧均设置有连接架，两个连接架外侧端部分别与套板侧面以及套环内侧边固定连接，所述套环套接在转架外侧面，所述架框表面套接第二弹簧，第二弹簧处于两个连接架之间。
本发明的技术效果和优点：
1、本发明通过气缸利用连接装置使得第一压板和第二压板配合对污水进行挤压，同时加压装置在污水挤压的过程中活动，保证第一压板和第二压板对污水的挤压效果，利用出水槽将污水中水分排出，脱水壳体内部存在的污泥在挤压的过程中变成泥饼，气缸工作将泥饼从脱水壳体内部移出，加压装置在移出泥饼的过程中活动，从而对泥饼进行粉碎，保证泥饼从第一压板和第二压板之间快速脱落，避免淤泥残留在脱水壳体内部，保证水和泥的分离效果。
2、本发明通过转架转动时，转架利用套杆带动第一压板和加压装置转动，加压装置转动带动第二压板在转块表面转动，污水在脱水时，通过第一压板、第二压板以及加压装置的转动，能够随时对污水进行打散，使得污水在脱水过程中能够很好的将水分从出水槽排出脱水壳体，减少残留在泥饼内部的水分。
3、本发明通过缓冲装置和加压装置配合能够降低套杆的移动速度，增长污水的搅拌时间，同时也增加了第一压板和第二压板对污水的挤压程度，使得污水能够全面的与污泥进行分离。
本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书以及附图中所指出的结构来实现和获得。
（发明人：荆建波）
