申请日2021.07.23
公开日期2021.12.14
IPC分类C02F9/02
摘要
本实用新型公开了一种厨房污水处理装置，涉及厨房污水处理装置领域，包括过滤腔和油水分离装置，过滤腔的进口用于流入厨房污水，过滤腔内设置有至少一层过滤网，过滤网用于过滤厨房污水中的杂物，过滤网上设置有提拉杆，提拉杆用于将过滤网放入和拿出过滤腔，油水分离装置设置在过滤腔下方且油水分离装置的进口与过滤腔的出口连通，油水分离装置用于将厨房污水进行油水分离并将分离后的水排出。本实用新型中的厨房污水处理装置，能够减少厨房排放的厨房污水对环境的污染并且便于清理厨房污水处理装置中过滤网过滤到的杂物。
权利要求
1.一种厨房污水处理装置，其特征在于：包括过滤腔和油水分离装置，所述过滤腔的进口用于流入厨房污水，所述过滤腔内设置有至少一层过滤网，所述过滤网用于过滤所述厨房污水中的杂物，所述过滤网上设置有提拉杆，所述提拉杆用于将所述过滤网放入和拿出所述过滤腔，所述油水分离装置设置在所述过滤腔下方且所述油水分离装置的进口与所述过滤腔的出口连通，所述油水分离装置用于将所述厨房污水进行油水分离并将分离后的水排出。
2.根据权利要求1所述的厨房污水处理装置，其特征在于：所述油水分离装置包括油水分离腔和出水管，所述出水管的进口朝下设置在所述油水分离腔底部，所述出水管出口穿过所述油水分离腔的侧壁与外部连通，所述出水管的出口高度高于所述出水管的进口的高度。
3.根据权利要求1所述的厨房污水处理装置，其特征在于：还包括进水管，所述进水管出口穿过所述过滤腔的侧壁与所述过滤腔连通，所述进水管的进口用于通入厨房污水。
4.根据权利要求1所述的厨房污水处理装置，其特征在于：所述过滤腔的内侧壁面固定设置有限位装置，所述限位装置用于支撑所述过滤网。
5.根据权利要求4所述的厨房污水处理装置，其特征在于：所述过滤腔的横截面为圆形，所述限位装置为限位环，所述限位环外圈周圈均与所述侧壁固定连接。
6.根据权利要求5所述的厨房污水处理装置，其特征在于：所述过滤网为圆形，所述过滤网包括第一过滤网和第二过滤网，所述第一过滤网设置在所述第二过滤网的上方，所述第一过滤网的网孔尺寸大于所述第二过滤网的网孔尺寸。
7.根据权利要求6所述的厨房污水处理装置，其特征在于：所述限位环包括第一限位环和第二限位环，所述第一限位环用于支撑所述第一过滤网，所述第二限位环用于支撑所述第二过滤网，所述第二过滤网的直径小于所述第一限位环的内径。
8.根据权利要求7所述的厨房污水处理装置，其特征在于：所述提拉杆包括第一提拉杆，所述第一提拉杆与所述第一过滤网同轴设置，所述第一提拉杆固定设置在所述第一过滤网上。
9.根据权利要求8所述的厨房污水处理装置，其特征在于：所述提拉杆还包括第二提拉杆，所述第二提拉杆与所述第二过滤网同轴设置，所述第二提拉杆固定设置在所述第二过滤网上，所述第一提拉杆中部设置有插接腔，所述第二提拉杆能够插入所述插接腔内。
10.根据权利要求8所述的厨房污水处理装置，其特征在于：所述第一提拉杆上具有圆锥防脱把手，所述圆锥防脱把手的底面直径大于所述第一提拉杆的外表面直径，所述圆锥防脱把手用于防止提拉所述第一提拉杆时第一提拉杆从手中滑脱。
说明书
一种厨房污水处理装置
技术领域
本实用新型涉及厨房污水处理装置领域，具体涉及一种厨房污水处理装置。
背景技术
当前国家对农村厨房污水处理逐步重视，改善生态环境，加大农村厨房污水处理。目前农村污水的主要来源为厨房污水，厨房污水排放口没有单独设立拦截装置，对厨房排放的厨房污水进行初步杂物拦截及油水分离，使厨房污水对环境的污染更加严重，因此，需要一种厨房污水处理装置，对厨房排放的厨房污水进行初步杂物拦截及油水分离，减少厨房排放的厨房污水对环境的污染。
发明内容
本实用新型的目的是提供一种厨房污水处理装置，以解决上述现有技术存在的问题，能够减少厨房排放的厨房污水对环境的污染并且便于清理厨房污水处理装置中过滤网过滤到的杂物。
为实现上述目的，本实用新型提供了如下方案：

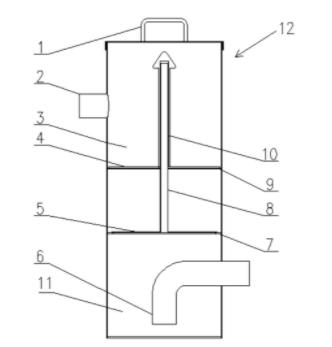

本实用新型提供一种厨房污水处理装置，包括过滤腔和油水分离装置，所述过滤腔的进口用于流入厨房污水，所述过滤腔内设置有至少一层过滤网，所述过滤网用于过滤所述厨房污水中的杂物，所述过滤网上设置有提拉杆，所述提拉杆用于将所述过滤网放入和拿出所述过滤腔，所述油水分离装置设置在所述过滤腔下方且所述油水分离装置的进口与所述过滤腔的出口连通，所述油水分离装置用于将所述厨房污水进行油水分离并将分离后的水排出。
优选的，所述油水分离装置包括油水分离腔和出水管，所述出水管的进口朝下设置在所述油水分离腔底部，所述出水管出口穿过所述油水分离腔的侧壁与外部连通，所述出水管的出口高度高于所述出水管的进口的高度。
优选的，还包括进水管，所述进水管出口穿过所述过滤腔的侧壁与所述过滤腔连通，所述进水管的进口用于通入厨房污水。
优选的，所述过滤腔的内侧壁面固定设置有限位装置，所述限位装置用于支撑所述过滤网。
优选的，所述过滤腔的横截面为圆形，所述限位装置为限位环，所述限位环外圈周圈均与所述侧壁固定连接。
优选的，所述过滤网为圆形，所述过滤网包括第一过滤网和第二过滤网，所述第一过滤网设置在所述第二过滤网的上方，所述第一过滤网的网孔尺寸大于所述第二过滤网的网孔尺寸。
优选的，所述限位环包括第一限位环和第二限位环，所述第一限位环用于支撑所述第一过滤网，所述第二限位环用于支撑所述第二过滤网，所述第二过滤网的直径小于所述第一限位环的内径。
优选的，所述提拉杆包括第一提拉杆，所述第一提拉杆与所述第一过滤网同轴设置，所述第一提拉杆固定设置在所述第一过滤网上。
优选的，所述提拉杆还包括第二提拉杆，所述第二提拉杆与所述第二过滤网同轴设置，所述第二提拉杆固定设置在所述第二过滤网上，所述第一提拉杆中部设置有插接腔，所述第二提拉杆能够插入所述插接腔内。
优选的，所述第一提拉杆上具有圆锥防脱把手，所述圆锥防脱把手的底面直径大于所述第一提拉杆的外表面直径，所述圆锥防脱把手用于防止提拉所述第一提拉杆时第一提拉杆从手中滑脱。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型提供的厨房污水处理装置，包括过滤腔和油水分离装置，过滤腔内设置有至少一层过滤网，过滤网用于过滤厨房污水中的杂物，通过过滤网过滤掉厨房污水中的杂物，减少厨房排放的厨房污水对环境的污染，并且过滤网上设置有提拉杆，提拉杆用于将过滤网放入和拿出过滤腔，能够使过滤网的放入和拿出操作更加方便，从而便于清理厨房污水处理装置中过滤网过滤到的杂物，油水分离装置设置在过滤腔下方，厨房污水能够直接流入油水分离装置内，油水分离装置对厨房污水中的油进行分离，仅将厨房污水中的水排出，避免油的直接排出，进一步减少厨房污水对环境的污染。
（发明人：罗涛）
