申请日2021.08.02
公开日期2021.12.17
IPC分类C02F9/02
摘要
本实用新型公开了一种河道污水处理装置，包括处理框，所述处理框的顶部设置有进水口，所述处理框的底部设置有排水口，所述处理框的内壁固定连接有支撑架，所述处理框通过支撑架固定连接有转动装置，所述处理框的内壁固定连接有过滤网，所述转动装置与过滤网固定连接，所述转动装置的两侧固定连接有清理装置，本实用新型涉及污水处理技术领域。该一种河道污水处理装置，达到了处理框内部设置过滤网，便于对污水进行过滤，且处理框内壁设置支撑架，便于对转动装置进行支撑，同时转动装置与过滤网固定连接，提高转动装置固定稳定性，转动装置带动清理装置工作，便于对过滤网表面进行擦拭，减少杂物堵塞，提高污水过滤效率，满足使用需求的目的。
权利要求

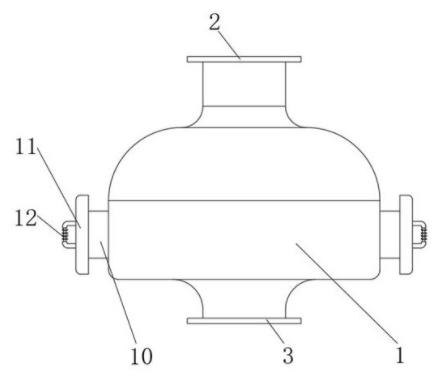

1.一种河道污水处理装置，包括处理框（1），所述处理框（1）的顶部设置有进水口（2），所述处理框（1）的底部设置有排水口（3），其特征在于：所述处理框（1）的内壁固定连接有支撑架（4），所述处理框（1）通过支撑架（4）固定连接有转动装置（5），所述处理框（1）的内壁固定连接有过滤网（6），所述转动装置（5）与过滤网（6）固定连接，所述转动装置（5）的两侧固定连接有清理装置（7），所述清理装置（7）与过滤网（6）表面相对应。
2.根据权利要求1所述的一种河道污水处理装置，其特征在于：所述转动装置（5）包括电机框（51），所述电机框（51）与支撑架（4）固定连接，所述过滤网（6）与电机框（51）固定连接。
3.根据权利要求2所述的一种河道污水处理装置，其特征在于：所述电机框 （51）的内壁固定连接有电机（52），所述电机（52）的输出轴固定连接有联轴器（53），所述电机（52）通过联轴器（53）固定连接有转动轴（54），所述转动轴（54）与电机框（51）的内壁转动连接。
4.根据权利要求3所述的一种河道污水处理装置，其特征在于：所述电机框（51）的内部设置有限位框（55），所述转动轴（54）与限位框（55）转动连接，所述转动轴（54）位于限位框（55）内部的一端固定连接有限位块（56）。
5.根据权利要求4所述的一种河道污水处理装置，其特征在于：所述转动轴（54）的顶部固定连接有转动架（57），所述清理装置（7）与转动架（57）固定连接。
6.根据权利要求5所述的一种河道污水处理装置，其特征在于：所述转动架（57）的顶部固定连接有支撑轴（58），所述支撑轴（58）的顶部侧壁固定连接有的第一刀具（8），所述处理框（1）的内壁固定连接有第二刀具（9），所述第一刀具（8）、第二刀具（9）交叉分布。
7.根据权利要求5所述的一种河道污水处理装置，其特征在于：所述清理装置（7）包括固定杆（71），所述固定杆（71）与转动架（57）固定连接。
8.根据权利要求7所述的一种河道污水处理装置，其特征在于：所述固定杆（71）的表面固定连接有挤压弹簧（72），所述固定杆（71）通过挤压弹簧（72）固定连接有挤压板（73），所述挤压板（73）的表面固定连接有导正杆（75），所述导正杆（75）与固定杆（71）滑动连接，所述导正杆（75）的端部固定连接有挡板（76），所述导正杆（75）与挤压弹簧（72）套接。
9.根据权利要求8所述的一种河道污水处理装置，其特征在于：所述挤压板（73）的表面固定连接有橡胶垫（74），所述橡胶垫（74）与过滤网（6）的表面相对应。
10.根据权利要求1-9任一所述的一种河道污水处理装置，其特征在于：所述处理框（1）的两侧设置有清理口（10），所述清理口（10）螺纹连接有安装盖（11），所述安装盖（11）的表面固定连接有把手（12）。
说明书
一种河道污水处理装置
技术领域
本实用新型涉及污水处理领域，更具体地说，涉及一种河道污水处理装置。
背景技术
在地球上，水是人类赖以生存的资源，是自然资源的一个重要组成部分。随着社会的发展，水资源污染越来越严重，生活污水、工业污水和农业污水，最终汇入河流中，会引发水体富营养化，水质污染，生态破坏的问题。通常排向河道的污水，需要经过处理，再进行排放。目前，现有的河道污水处理装置，结构单一，不便于快速对污水进行过滤，导致污水过滤效率低下，容易造成管道堵塞，无法满足使用需求。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的现有的河道污水处理装置，结构单一，不便于快速对污水进行过滤，导致污水过滤效率低下，容易造成管道堵塞，无法满足使用需求的问题，本实用新型的目的在于提供一种河道污水处理装置，它可以实现处理框、进水口、排水口、支撑架、转动装置、过滤网与清理装置组成一个整体，处理框内部设置过滤网，便于对污水进行过滤，且处理框内壁设置支撑架，便于对转动装置进行支撑，同时转动装置与过滤网固定连接，提高转动装置固定稳定性，转动装置工作，带动清理装置工作，便于对过滤网表面进行擦拭，减少杂物堵塞，提高污水过滤效率，同时转动装置带动第一刀具工作，与第二刀具相配合，便于对水中的杂物进行破碎，进一步提高污水过滤效率，满足使用需求。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种河道污水处理装置，包括处理框，所述处理框的顶部设置有进水口，所述处理框的底部设置有排水口，所述处理框的内壁固定连接有支撑架，所述处理框通过支撑架固定连接有转动装置，所述处理框的内壁固定连接有过滤网，所述转动装置与过滤网固定连接，所述转动装置的两侧固定连接有清理装置，所述清理装置与过滤网表面相对应。
优选的，所述转动装置包括电机框，所述电机框与支撑架固定连接，所述过滤网与电机框固定连接。
优选的，所述电机框 的内壁固定连接有电机，所述电机的输出轴固定连接有联轴器，所述电机通过联轴器固定连接有转动轴，所述转动轴与电机框的内壁转动连接。
优选的，所述电机框的内部设置有限位框，所述转动轴与限位框转动连接，所述转动轴位于限位框内部的一端固定连接有限位块。
优选的，所述转动轴的顶部固定连接有转动架，所述清理装置与转动架固定连接。
优选的，所述转动架的顶部固定连接有支撑轴，所述支撑轴的顶部侧壁固定连接有的第一刀具，所述处理框的内壁固定连接有第二刀具，所述第一刀具、第二刀具交叉分布。
优选的，所述清理装置包括固定杆，所述固定杆与转动架固定连接。
优选的，所述固定杆的表面固定连接有挤压弹簧，所述固定杆通过挤压弹簧固定连接有挤压板，所述挤压板的表面固定连接有导正杆，所述导正杆与固定杆滑动连接，所述导正杆的端部固定连接有挡板，所述导正杆与挤压弹簧套接。
优选的，所述挤压板的表面固定连接有橡胶垫，所述橡胶垫与过滤网的表面相对应。
优选的，所述处理框的两侧设置有清理口，所述清理口螺纹连接有安装盖，所述安装盖的表面固定连接有把手。
3.有益效果
相比于现有技术，本实用新型的优点在于：通过处理框、进水口、排水口、支撑架、转动装置、过滤网与清理装置组成一个整体，处理框内部设置过滤网，便于对污水进行过滤，且处理框内壁设置支撑架，便于对转动装置进行支撑，同时转动装置与过滤网固定连接，提高转动装置固定稳定性，转动装置工作，带动清理装置工作，便于对过滤网表面进行擦拭，减少杂物堵塞，提高污水过滤效率，设置转动装置，电机框与支撑架固定连接，同时过滤网与电机框固定连接，提高电机框固定稳定性，电机框内部设置电机，电机工作，带动联轴器转动，带动转动轴转动，电机框内部设置限位框，转动轴与限位框转动连接，且转动轴位于限位框内部的一端设置有限位块，提高转动轴转动稳定性，转动轴的顶部设置转动架，清理装置与转动架固定连接，便于带动清理装置转动，对过滤网表面进行擦拭，转动架的顶部设置支撑轴，且支撑轴的顶部设置第一刀具，电机带动转动轴转动，带动支撑轴转动，带动第一刀具转动，第一刀具与第二刀具相配合，便于对水中杂物进行破碎，提高污水过滤效率，设置清理装置，固定杆与转动架固定连接，固定杆表面通过挤压弹簧对挤压板进行支撑，导正杆与固定杆滑动连接，提高挤压板运动稳定性，挤压板的表面设置橡胶垫，便于对过滤网表面进行擦拭，减少过滤网堵塞，提高污水过滤效率，处理框的两侧设置清理口，便于工作人员定期打开安装盖，对处理框内部杂物进行清理，提高设备使用寿命，达到了处理框、进水口、排水口、支撑架、转动装置、过滤网与清理装置组成一个整体，处理框内部设置过滤网，便于对污水进行过滤，且处理框内壁设置支撑架，便于对转动装置进行支撑，同时转动装置与过滤网固定连接，提高转动装置固定稳定性，转动装置工作，带动清理装置工作，便于对过滤网表面进行擦拭，减少杂物堵塞，提高污水过滤效率，同时转动装置带动第一刀具工作，与第二刀具相配合，便于对水中的杂物进行破碎，进一步提高污水过滤效率，满足使用需求的目的。
（发明人：操召军; 袁剑飞; 周忠平）
