公布日：2022.01.11
申请日：2021.11.08
分类号：C02F9/02(2006.01)I
摘要
本发明涉及污水处理技术领域，提出了一种多功能微气泡除污装置，包括除污箱和连接在除污箱上的微气泡发生器，污水通过微气泡发生器进入除污箱内，除污箱包括箱体和分隔板，箱体具有进水口、第一出水口和第二出水口，第一出水口位于箱体下端，第二出水口位于箱体上端，分隔板滑动设置在箱体内，通过滑动将箱体内的水分割为上下两部分，上部分的水通过第二出水口流出，下部分的水从第一出水口流出。通过上述技术方案，解决了现有技术中的微气泡除污装置除污不干净问题。
权利要求书

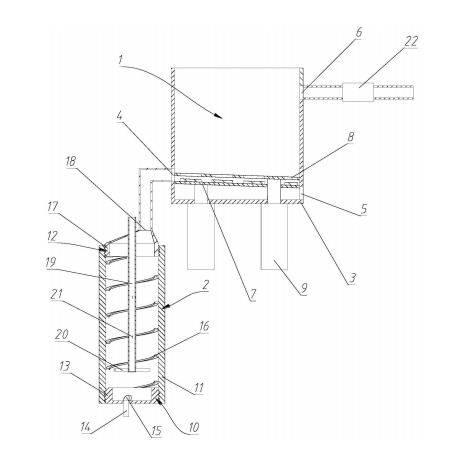

1.一种多功能微气泡除污装置，包括除污箱(1)和连接在所述除污箱(1)上的微气泡发生器(2)，污水通过所述微气泡发生器(2)进入所述除污箱(1)内，其特征在于，所述除污箱(1)包括箱体(3)，所述箱体(3)具有进水口(4)、第一出水口(5)和第二出水口(6)，所述第一出水口(5)位于所述箱体(3)下端，所述第二出水口(6)位于所述箱体(3)上端，分隔板(7)，滑动设置在所述箱体(3)内，通过滑动将箱体(3)内的水分割为上下两部分，上部分的水通过所述第二出水口(6)流出，下部分的水从所述第一出水口(5)流出。
2.根据权利要求1所述的一种多功能微气泡除污装置，其特征在于，所述分隔板(7)具有两块，上下分层布置，所述分隔板(7)上具有通孔(8)，两个所述分隔板(7)上的所述通孔(8)错位布置，所述通孔(8)用于污水穿过，两个所述分隔板(7)滑动后，相互密封，防止污水通过。
3.根据权利要求2所述的一种多功能微气泡除污装置，其特征在于，还包括伸缩件(9)，具有两个，设置在所述箱体(3)底部，两个所述分隔板(7)分别设置在两个所述伸缩件(9)伸缩端，其中一个所述伸缩件(9)的伸缩端穿过下层所述通孔(8)设置在上层所述分隔板(7)，所述伸缩件(9)带动所述分隔板(7)在所述箱体(3)内上下滑动。
4.根据权利要求1所述的一种多功能微气泡除污装置，其特征在于，所述分隔板(7)在所述箱体(3)内倾斜布置，所述分隔板(7)较低一端朝向所述第二出水口(6)。
5.根据权利要求1所述的一种多功能微气泡除污装置，其特征在于，所述微气泡发生器(2)包括进水段(10)，与污水水源连通，融合段(11)，设置在所述进水段(10)上，用于污水与微气泡融合，出水段(12)，设置在所述融合段(11)上，所述出水段(12)与所述进水口(4)连通，所述进水段(10)、所述融合段(11)和所述出水段(12)相互连通，融合微气泡的污水通过所述出水段(12)进入所述除污箱(1)。
6.根据权利要求5所述的一种多功能微气泡除污装置，其特征在于，所述进水段(10)包括第一固定件(13)，设置在所述融合段(11)上，进水管(14)，设置在所述第一固定件(13)上，位于远离所述第一固定件(13)中心处，所述进水管(14)具有导向管(15)，所述导向管(15)导向方向与所述第一固定件(13)底面平行。
7.根据权利要求6所述的一种多功能微气泡除污装置，其特征在于，还包括螺旋台(16)，设置在所述融合段(11)，所述螺旋台(16)螺旋方向和污水从所述导向管(15)出来之后的旋转方向相同，所述导向管(15)与所述螺旋台(16)旋转方向相切。
8.根据权利要求7所述的一种多功能微气泡除污装置，其特征在于，所述出水段(12)包括第二固定件(17)，设置在所述融合段(11)上，所述第二固定件(17)具有第三出水口(18)，所述第三出水口(18)与所述进水口(4)连通，所述第二固定件(17)为锥形，在所述第三出水口(18)处收拢，通气管(19)，设置在所述第二固定件(17)上，位于所述融合段(11)，所述通气管(19)用于往所述融合段(11)通空气。
9.根据权利要求8所述的一种多功能微气泡除污装置，其特征在于，还包括搅拌叶片(20)，具有若干个，转动设置在所述通气管(19)一端，位于所述融合段(11)内，所述搅拌叶片(20)上具有第一通气孔(23)，所述第一通气孔(23)与所述通气管(19)连通，第二通气孔(21)，具有若干个，设置在所述通气管(19)上，所述第二通气孔(21)围绕所述通气管(19)轴线圆周布置，所述第二通气孔(21)出气方向与所述螺旋台(16)螺旋方向相反。
10.根据权利要求6所述的一种多功能微气泡除污装置，其特征在于，还包括过滤装置(22)，所述过滤装置(22)进口所述第二出水口(6)连通，出口与所述进水管(14)连通，上层带有杂质的水通过所述第二出水口(6)进入所述过滤装置(22)，经过所述过滤装置(22)过滤的水经过所述进水管(14)进入所述微气泡发生器(2)。
发明内容
本发明提出一种多功能微气泡除污装置，解决了相关技术中的微气泡除污装置除污不干净问题。
本发明的技术方案如下：
一种多功能微气泡除污装置，包括除污箱和连接在所述除污箱上的微气泡发生器，污水通过所述微气泡发生器进入所述除污箱内，所述除污箱包括
箱体，所述箱体具有进水口、第一出水口和第二出水口，所述第一出水口位于所述箱体下端，所述第二出水口位于所述箱体上端，
分隔板，滑动设置在所述箱体内，通过滑动将箱体内的水分割为上下两部分，上部分的水通过所述第二出水口流出，下部分的水从所述第一出水口流出。
作为进一步的技术方案，所述分隔板具有两块，上下分层布置，所述分隔板上具有通孔，两个所述分隔板上的所述通孔错位布置，所述通孔用于污水穿过，两个所述分隔板滑动后，相互密封，防止污水通过。
作为进一步的技术方案，还包括
伸缩件，具有两个，设置在所述箱体底部，两个所述分隔板分别设置在两个所述伸缩件伸缩端，其中一个所述伸缩件的伸缩端穿过下层所述通孔设置在上层所述分隔板，所述伸缩件带动所述分隔板在所述箱体内上下滑动。
作为进一步的技术方案，所述分隔板在所述箱体内倾斜布置，所述分隔板较低一端朝向所述第二出水口。
作为进一步的技术方案，所述微气泡发生器包括
进水段，与污水水源连通，
融合段，设置在所述进水段上，用于污水与微气泡融合，
出水段，设置在所述融合段上，所述出水段与所述进水口连通，所述进水段、所述融合段和所述出水段相互连通，融合微气泡的污水通过所述出水段进入所述除污箱。
作为进一步的技术方案，所述进水段包括
第一固定件，设置在所述融合段上，
进水管，设置在所述第一固定件上，位于远离所述第一固定件中心处，所述进水管具有导向管，所述导向管导向方向与所述第一固定件底面平行。
作为进一步的技术方案，还包括
螺旋台，设置在所述融合段，所述螺旋台螺旋方向和污水从所述导向管出来之后的旋转方向相同，所述导向管与所述螺旋台旋转方向相切。
作为进一步的技术方案，所述出水段包括
第二固定件，设置在所述融合段上，所述第二固定件具有第三出水口，所述第三出水口与所述进水口连通，所述第二固定件为锥形，在所述第三出水口处收拢，
通气管，设置在所述第二固定件上，位于所述融合段，所述通气管用于往所述融合段通空气。
作为进一步的技术方案，还包括
搅拌叶片，具有若干个，转动设置在所述通气管一端，位于所述融合段内，所述搅拌叶片上具有第一通气孔，所述第一通气孔与所述通气管连通，
第二通气孔，具有若干个，设置在所述通气管上，所述第二通气孔围绕所述通气管轴线圆周布置，所述第二通气孔出气方向与所述螺旋台螺旋方向相反。
作为进一步的技术方案，还包括
过滤装置，所述过滤装置进口所述第二出水口连通，出口与所述进水管连通，上层带有杂质的水通过所述第二出水口进入所述过滤装置，经过所述过滤装置过滤的水经过所述进水管进入所述微气泡发生器。
本发明的工作原理及有益效果为：
污水处理是环保工作中的一大项，污水处理的方式有很多，现有技术中的微气泡除污装置也有很多，微气泡将污水中的杂质吸附然后使其漂浮在液面上，在对液面进行处理，得到达标的水，但是对液面处理方式一般是通过过滤装置进行过滤，但是经过过滤装置污水还是存在部分杂质，除污不干净。
本发明中的解决思路是在除污箱内设置有进水口和两个出水口，两个出水口分别位于除污箱上下两端，在除污箱内滑动设置有分隔板，将经过微气泡处理的污水进行分割为上下两部分，上部分为存在杂质的污水，下部分是经过处理的污水，上部分的污水从上出水口排出，然后在进过下一步处理，下部分的水的可以直接排放的水，下部分的水从下出水口排出。
具体的是微气泡发生器连接在除污箱上，除污箱包括箱体和分隔板，箱体具有进水口、第一出水口和第二出水口，微气泡发生器与进水口连通，第一出水口和第二出水口分别位于箱体上端和下端，分隔板滑动设置在箱体内，分隔板滑动后将箱体内的污水分为上下两部分，上部分为具有杂质的污水，下部分为达标的污水，上部分的污水从第二出水口排出，下部分的污水从第一出水口排出；分隔板将污水分为两部分，分别排出，下部分达标的水可以直接排放或者再次利用，除污干净，；上部分排出的水经过再次除污然后排放。
（发明人：宋卫东;何子峰;单彦军;祝成智;宋婉瑄）
