公布日：2022.09.20
申请日：2022.06.27
分类号：C02F9/10(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23G7/06(2006.01)I;B01D47/06(2006.01)I;C02F103/38(2006.01)N;
C02F1/04(2006.01)N;C02F1/38(2006.01)N
摘要

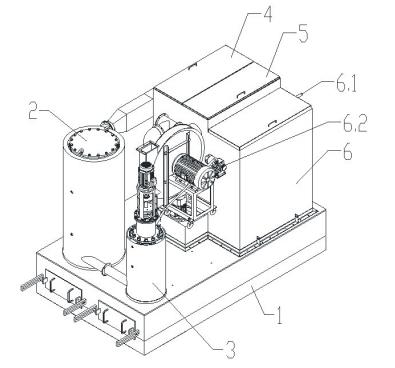

本发明涉及一种废水焚烧处理系统，包括底座、焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机，焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机均设置在底座上；过滤装置上具有废水进口，过滤装置的出口与蒸发炉的进口相连，蒸发炉的蒸汽出口与焚烧炉的进口相连，焚烧炉的出口与换热器的热侧进口相连，换热器的热侧出口与喷淋装置相通，换热器的冷侧出口与蒸发炉的余热空气进口相连，风机的吸风口与喷淋装置的出口相连，风机的出风口与排烟管道相连。本发明安全性高，能有效处理橡胶生产过程中的废水，将二次降温后的余热回收，不仅节能，而且使得废水焚烧彻底。
权利要求书
1.一种废水焚烧处理系统，其特征在于：包括底座、焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机，焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机均设置在底座上；过滤装置上具有废水进口，过滤装置的出口与蒸发炉的进口相连，蒸发炉的蒸汽出口与焚烧炉的进口相连，焚烧炉的出口与换热器的热侧进口相连，换热器的热侧出口与喷淋装置相通，换热器的冷侧出口与蒸发炉的余热空气进口相连，风机的吸风口与喷淋装置的出口相连，风机的出风口与排烟管道相连。
2.根据权利要求1所述的一种废水焚烧处理系统，其特征在于：过滤装置的出口处设置有计量泵。
3.根据权利要求1所述的一种废水焚烧处理系统，其特征在于：蒸发炉包括内套、炉体、保温棉、陶瓷棒、加热线、叶轮、主轴、隔热套、固定座、电机和保护罩；固定座固定设置在炉体的顶部，固定座顶部具有密封部；固定座上具有废水进口和余热空气进口，废水进口与过滤装置的出口相连；电机通过主轴驱动位于炉体内的叶轮转动，主轴穿过密封部；炉体内下部具有内套，内套具有蒸汽出口；炉体内下部具有内套，内套具有蒸汽出口，炉体的外壁包裹有保温棉，陶瓷棒设置在保温棉外，加热线环绕在陶瓷棒上；保护罩套设在炉体上，保护罩与炉体之间形成腔体，腔体一端为冷空气进口，另一端为热空气出口。
4.根据权利要求1所述的一种废水焚烧处理系统，其特征在于：焚烧炉具有与蒸发炉相同的保护罩设计。
5.根据权利要求3所述的一种废水焚烧处理系统，其特征在于：密封部包括隔热套、耐火盘根和盘根压座，隔热套固定设置在固定座的顶部，隔热套内填充有耐火盘根，耐火盘根由盘根压座压紧密封。
6.根据权利要求5所述的一种废水焚烧处理系统，其特征在于：主轴自上而下依次穿过盘根压座、耐火盘根、隔热套和固定座后，进入炉体，最后与叶轮固定连接。
发明内容
本发明的目的在于克服上述不足，提供了一种废水焚烧处理系统。
本发明的目的是这样实现的：一种废水焚烧处理系统，其特点是：包括底座、焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机，焚烧炉、蒸发炉、换热器、喷淋装置、过滤装置和风机均设置在底座上；过滤装置上具有废水进口，过滤装置的出口与蒸发炉的进口相连，蒸发炉的蒸汽出口与焚烧炉的进口相连，焚烧炉的出口与换热器的热侧进口相连，换热器的热侧出口与喷淋装置相通，换热器的冷侧出口与蒸发炉的余热空气进口相连，风机的吸风口与喷淋装置的出口相连，风机的出风口与排烟管道相连。
进一步的，过滤装置的出口处设置有计量泵。
进一步的，蒸发炉包括内套、炉体、保温棉、陶瓷棒、加热线、叶轮、主轴、隔热套、固定座、电机和保护罩；固定座固定设置在炉体的顶部，固定座顶部具有密封部；固定座上具有废水进口和余热空气进口，废水进口与过滤装置的出口相连；电机通过主轴驱动位于炉体内的叶轮转动，主轴穿过密封部；炉体内下部具有内套，内套具有蒸汽出口；炉体内下部具有内套，内套具有蒸汽出口，炉体的外壁包裹有保温棉，陶瓷棒设置在保温棉外，加热线环绕在陶瓷棒上；保护罩套设在炉体上，保护罩与炉体之间形成腔体，腔体一端为冷空气进口，另一端为热空气出口。
进一步的，焚烧炉具有与蒸发炉相同的保护罩设计。
进一步的，密封部包括隔热套、耐火盘根和盘根压座，隔热套固定设置在固定座的顶部，隔热套内填充有耐火盘根，耐火盘根由盘根压座压紧密封。
进一步的，主轴自上而下依次穿过盘根压座、耐火盘根、隔热套和固定座后，进入炉体，最后与叶轮固定连接。
与现有技术相比，本发明的有益效果是：本发明一种废水焚烧处理系统，安全性高，能有效处理橡胶生产过程中的废水，将二次降温后的余热回收，不仅节能，而且使得废水焚烧彻底。
（发明人：许麒;俞麟;林森华;朱明艳）
