公布日：2022.10.18
申请日：2022.07.14
分类号：C02F9/10(2006.01)I;C02F9/06(2006.01)I;C02F1/42(2006.01)I;C02F1/469(2006.01)I;B01D53/78(2006.01)I;B01D53/68(2006.01)I;
C02F101/10(2006.01)N
摘要
本发明提供了一种浓含盐废水资源化处理系统，包括：盐水箱，盐水出口及盐水回流口及用于接收浓含盐废水的盐水进口，盐水出口及盐水回流口分别与双极膜电渗析装置的盐室入口及盐室出口连通；酸水箱，具有酸水出口、酸水回流口及用于输出产品酸的酸水输出口，酸水出口及酸水回流口分别与双极膜电渗析装置的酸室入口及酸室出口连通；碱水箱，具有碱水出口、碱水回流口及用于输出产品碱的碱水输出口，碱水出口及碱水回流口分别与双极膜电渗析装置的碱室入口及碱室出口连通；极水箱，其极水出口及极水回流口分别与双极膜电渗析装置的极室入口及极室出口连通；纯水供应装置用于向以上各水箱供应纯水。本发明实现了浓含盐废水的资源化处理。
权利要求书

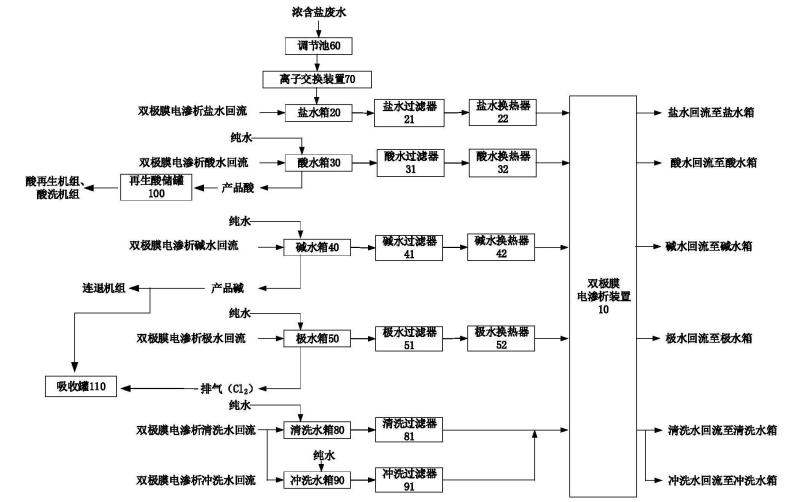

1.一种浓含盐废水资源化处理系统，其特征在于，包括双极膜电渗析装置、盐水箱、酸水箱、碱水箱、极水箱及纯水供应装置；所述盐水箱，具有盐水进口、盐水出口及盐水回流口，所述盐水进口用于接收所述浓含盐废水，所述盐水出口及所述盐水回流口分别与所述双极膜电渗析装置的盐室入口及盐室出口连通；所述酸水箱，具有酸水出口、酸水回流口及酸水输出口，所述酸水出口及所述酸水回流口分别与所述双极膜电渗析装置的酸室入口及酸室出口连通，所述酸水输出口用于输出特定浓度的产品酸；所述碱水箱，具有碱水出口、碱水回流口及碱水输出口，所述碱水出口及所述碱水回流口分别与所述双极膜电渗析装置的碱室入口及碱室出口连通，所述碱水输出口用于输出特定浓度的产品碱；所述极水箱，具有极水出口及极水回流口，所述极水出口及所述极水回流口分别与所述双极膜电渗析装置的极室入口及极室出口连通；所述纯水供应装置，用于向所述酸水箱、所述碱水箱及所述极水箱供应纯水。
2.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述浓含盐废水资源化处理系统还包括调节池和离子交换装置，所述离子交换装置的进水口与所述调节池的出水口连通，所述离子交换装置的出水口与所述盐水箱的盐水进口连通。
3.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述盐水箱的盐水出口依次通过盐水过滤器及盐水换热器与所述双极膜电渗析装置的盐室入口连通；所述酸水箱的酸水出口依次通过酸水过滤器及酸水换热器与所述双极膜电渗析装置的酸室入口连通；所述碱水箱的碱水出口依次通过碱水过滤器及碱水换热器与所述双极膜电渗析装置的碱室入口连通；所述极水箱的极水出口依次通过极水过滤器及极水换热器与所述双极膜电渗析装置的极水入口连通。
4.如权利要求3所述的浓含盐废水资源化处理系统，其特征在于，所述盐水过滤器、所述酸水过滤器、所述碱水过滤器及所述极水过滤器的过滤精度为5μm-100μm。
5.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述纯水供应装置通过不同的补水管与所述酸水箱、所述碱水箱及所述极水箱对应连通，各所述补水管上分别设置有流量计及流量调节阀。
6.如权利要求5所述的浓含盐废水资源化处理系统，其特征在于，所述双极膜电渗析装置内设置有电导率检测仪，所述流量调节阀与所述电导率检测仪联锁控制并根据所述电导率检测仪的输出值流量调节阀门开度。
7.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述浓含盐废水资源化处理系统还包括清洗装置，所述清洗装置包括顺次连通的清洗水箱、清洗过滤器及清洗水泵，所述清洗水箱内存储有清洗水，所述清洗水泵利用所述清洗水对所述双极膜电渗析装置进行清洗，且所述双极膜电渗析装置排出的清洗水通过第一回流管道流回所述清洗水箱。
8.如权利要求7所述的浓含盐废水资源化处理系统，其特征在于，所述浓含盐废水资源化处理系统还包括冲洗装置，所述冲洗装置包括顺次连通的冲洗水箱、冲洗过滤器及冲洗水泵，所述冲洗水箱内与所述第一回流管道及所述纯水供应装置连通，以将所述双极膜电渗析装置排出的清洗水与所述纯水供应装置提供的纯水配置为冲洗水，所述冲洗水泵利用所述冲洗水对所述双极膜电渗析装置进行冲洗，且所述双极膜电渗析装置排出的冲洗液通过第二回流管道流回所述冲洗水箱。
9.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述浓含盐废水资源化处理系统还包括再生酸储罐，所述再生酸储罐与所述酸水输出口连通，所述再生酸储罐用于将所述产品酸配置为适用于钢板酸洗的酸液。
10.如权利要求1所述的浓含盐废水资源化处理系统，其特征在于，所述浓含盐废水资源化处理系统还包括吸收罐，所述吸收罐与所述碱水输出口连通，所述吸收罐用于通过所述产品碱吸收所述双极膜电渗析装置释放的氯气。
发明内容
本发明的目的在于提供一种浓含盐废水资源化处理系统，实现了浓含盐废水的合理消纳处理，将浓含盐废水转化为酸碱进行资源化回用，减少了氯化钠工业盐的产生。
为了达到上述目的，本发明提供了一种浓含盐废水资源化处理系统，包括双极膜电渗析装置、盐水箱、酸水箱、碱水箱、极水箱及纯水供应装置；
所述盐水箱，具有盐水进口、盐水出口及盐水回流口，所述盐水进口用于接收所述浓含盐废水，所述盐水出口及所述盐水回流口分别与所述双极膜电渗析装置的盐室入口及盐室出口连通；
所述酸水箱，具有酸水出口、酸水回流口及酸水输出口，所述酸水出口及所述酸水回流口分别与所述双极膜电渗析装置的酸室入口及酸室出口连通，所述酸水输出口用于输出特定浓度的产品酸；
所述碱水箱，具有碱水出口、碱水回流口及碱水输出口，所述碱水出口及所述碱水回流口分别与所述双极膜电渗析装置的碱室入口及碱室出口连通，所述碱水输出口用于输出特定浓度的产品碱；
所述极水箱，具有极水出口及极水回流口，所述极水出口及所述极水回流口分别与所述双极膜电渗析装置的极室入口及极室出口连通；
所述纯水供应装置，用于向所述酸水箱、所述碱水箱及所述极水箱供应纯水。
可选的，所述浓含盐废水资源化处理系统还包括调节池和离子交换装置，所述离子交换装置的进水口与所述调节池的出水口连通，所述离子交换装置的出水口与所述盐水箱的盐水进口连通。
可选的，所述盐水箱的盐水出口依次通过盐水过滤器及盐水换热器与所述双极膜电渗析装置的盐室入口连通；
所述酸水箱的酸水出口依次通过酸水过滤器及酸水换热器与所述双极膜电渗析装置的酸室入口连通；
所述碱水箱的碱水出口依次通过碱水过滤器及碱水换热器与所述双极膜电渗析装置的碱室入口连通；
所述极水箱的极水出口依次通过极水过滤器及极水换热器与所述双极膜电渗析装置的极水入口连通。
可选的，所述盐水过滤器、所述酸水过滤器、所述碱水过滤器及所述极水过滤器的过滤精度为5μm-100μm。
可选的，所述纯水供应装置通过不同的补水管与所述酸水箱、所述碱水箱及所述极水箱对应连通，各所述补水管上分别设置有流量计及流量调节阀。
可选的，所述双极膜电渗析装置内设置有电导率检测仪，所述流量调节阀与所述电导率检测仪联锁控制并根据所述电导率检测仪的输出值流量调节阀门开度。
可选的，所述浓含盐废水资源化处理系统还包括清洗装置，所述清洗装置包括顺次连通的清洗水箱、清洗过滤器及清洗水泵，所述清洗水箱内存储有清洗水，所述清洗水泵利用所述清洗水对所述双极膜电渗析装置进行清洗，且所述双极膜电渗析装置排出的清洗水通过第一回流管道流回所述清洗水箱。
可选的，所述浓含盐废水资源化处理系统还包括冲洗装置，所述冲洗装置包括顺次连通的冲洗水箱、冲洗过滤器及冲洗水泵，所述冲洗水箱内与所述第一回流管道及所述纯水供应装置连通，以将所述双极膜电渗析装置排出的清洗水与所述纯水供应装置提供的纯水配置为冲洗水，所述冲洗水泵利用所述冲洗水对所述双极膜电渗析装置进行冲洗，且所述双极膜电渗析装置排出的冲洗液通过第二回流管道流回所述冲洗水箱。
可选的，所述浓含盐废水资源化处理系统还包括再生酸储罐，所述再生酸储罐与所述酸水输出口连通，所述再生酸储罐用于将所述产品酸配置为适用于钢板酸洗的酸液。
可选的，所述浓含盐废水资源化处理系统还包括再生酸储罐，所述再生酸储罐与所述酸水输出口连通，所述再生酸储罐用于将所述产品酸配置为适用于钢板酸洗的酸液。
本发明提供了一种浓含盐废水资源化处理系统，至少具有以下有益效果之一：
1)利用双极膜电渗析装置对浓含盐废水进行酸碱制备时，形成了盐水、酸水、碱水及极水各自独立的循环，进而能够提高酸水和酸水的浓度，同时通过引入纯水对酸水和碱水的浓度进行调整，从而输出稳定浓度的产品酸和产品碱，以便于资源化回用；
2)处理得到的产品酸可配置为用于再生机组、酸洗机组的钢板酸洗液，处理得到的产品碱可用于连退机组生产机组中清洗带钢表面的油脂，实现了浓含盐废水的合理消纳处理，从机组源头减少了外购盐酸和氢氧化钠的采购量，同时减少了废水零排放系统末端氯化钠装置的规模。
（发明人：石驰;黄慧;陈琦;李勇;王文俊;彭中良;黄佳伟）
