公布日：2022.11.18
申请日：2022.08.18
分类号：C02F9/12(2006.01)I;C02F1/30(2006.01)I;C02F1/72(2006.01)I;C02F1/467(2006.01)I
摘要
本发明公开了一种电催化氧化废水处理系统，包括废水槽，还包括用于为废水槽排出的水源进行电催化氧化处理的电催化氧化槽，所述废水槽远离电催化氧化槽一端，所述电催化氧化槽包括PP槽箱、阳极板和阴极板，所述阳极板与阴极板之间等距离上下交错装配于PP槽箱内，所述废水槽与电催化氧化槽之间设置有电子束辐照装置。通过电催化氧化槽对废水尾水处理，能改善放流水的水质并符合更严格的放流水标准，且无需投入大量化学药剂，相较于现有生物法的去除方式，能够不产生污泥及二次污染，降低水处理后的产物的再次处理成本，具有较好的经济效益，且设备体积小，占地面积少，操作简便灵活，降低施工场地的空间成本。
权利要求书
1.一种电催化氧化废水处理系统，包括废水槽，其特征在于，还包括用于为废水槽排出的水源进行电催化氧化处理的电催化氧化槽，所述废水槽远离电催化氧化槽一端，所述电催化氧化槽包括PP槽箱、阳极板和阴极板，所述阳极板与阴极板之间等距离上下交错装配于PP槽箱内，所述废水槽与电催化氧化槽之间设置有电子束辐照装置。
2.根据权利要求1所述的一种电催化氧化废水处理系统，其特征在于：所述电子束辐照装置包括不锈钢箱体(1)、石英透明管道(3)、电子束辐照机(2)、前中空分水板(4)和后中空分水板(5)，所述前中空分水板(4)和后中空分水板(5)分别对不锈钢箱体(1)内两端布设，所述石英透明管道(3)等距离布设于前中空分水板(4)与后中空分水板(5)之间，所述电子束辐照机(2)通过螺纹装配于不锈钢箱体(1)内顶部。
3.根据权利要求2所述的一种电催化氧化废水处理系统，其特征在于：所述石英透明管道(3)两端分别通过法兰与前中空分水板(4)和后中空分水板(5)安装连接，所述前中空分水板(4)和后中空分水板(5)一侧均通过法兰连接有管道，所述前中空分水板(4)和后中空分水板(5)的管道分别穿设出不锈钢箱体(1)，并相继与废水槽的排水管和电催化氧化槽的进水管通过法兰连接。
4.根据权利要求1所述的一种电催化氧化废水处理系统，其特征在于：所述电催化氧化槽的排料端通过管道连接有检测器，所述电催化氧化槽与检测器之间的管道上装配有电动阀和水泵，所述检测器的排水端通过法兰装配有三通阀，所述三通阀的排水端分别装配外排管道和回流管道，所述回流管道与废水槽的排料端连接，所述外排管道和回流管道上均装配水泵，所述外排管道端部通过法兰安装有止回阀。
5.根据权利要求4所述的一种电催化氧化废水处理系统，其特征在于：所述检测器包括COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块，所述检测器还包括PLC控制器、数据分析处理器、数据传输模块和数据存储器和计量泵，所述计量泵将电催化氧化槽排送的水源分别对COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块的检测进水端连接。
6.根据权利要求5所述的一种电催化氧化废水处理系统，其特征在于：所述COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块的输出端与PLC控制器输入端通过导线构成电连接，所述PLC控制器输出端与计量泵的输入端通过导线构成电连接，所述PLC控制器与数据分析处理器、数据传输模块和数据存储器之间通过导线构成电连接。
7.根据权利要求3所述的一种电催化氧化废水处理系统，其特征在于：所述废水槽的排料端通过管道与前中空分水板(4)和后中空分水板(5)与废水槽和电催化氧化槽之间的管道上装配有电动阀和水泵。
8.基于权利要求1-7所述的一种电催化氧化废水处理系统的作业方法，其特征在于：包括以下步骤：步骤一：将需要处理的废水尾水送至废水槽内集中存放，并通过水泵将废水槽内的水源对电子束辐照装置输送，进行电子束辐照杀菌；步骤二：将电子束辐照装置杀菌后的水源输送至电催化氧化槽处理，降低废水中生物处理无法去除的COD、氨氮、总磷；步骤三：将电催化氧化处理后的水源通过检测器检测，COD、氨氮、总磷数值合格后对外排放，不合格则回流步骤一电子束辐照装置重新处理。
发明内容
本发明的目的在于提供一种电催化氧化废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种电催化氧化废水处理系统，包括废水槽，还包括用于为废水槽排出的水源进行电催化氧化处理的电催化氧化槽，所述废水槽远离电催化氧化槽一端，所述电催化氧化槽包括PP槽箱、阳极板和阴极板，所述阳极板与阴极板之间等距离上下交错装配于PP槽箱内，所述废水槽与电催化氧化槽之间设置有电子束辐照装置。
进一步地，所述电子束辐照装置包括不锈钢箱体、石英透明管道、电子束辐照机、前中空分水板和后中空分水板，所述前中空分水板和后中空分水板分别对不锈钢箱体内两端布设，所述石英透明管道等距离布设于前中空分水板与后中空分水板之间，所述电子束辐照机通过螺纹装配于不锈钢箱体内顶部。
进一步地，所述石英透明管道两端分别通过法兰与前中空分水板和后中空分水板安装连接，所述前中空分水板和后中空分水板一侧均通过法兰连接有管道，所述前中空分水板和后中空分水板的管道分别穿设出不锈钢箱体，并相继与废水槽的排水管和电催化氧化槽的进水管通过法兰连接。
进一步地，所述电催化氧化槽的排料端通过管道连接有检测器，所述电催化氧化槽与检测器之间的管道上装配有电动阀和水泵，所述检测器的排水端通过法兰装配有三通阀，所述三通阀的排水端分别装配外排管道和回流管道，所述回流管道与废水槽的排料端连接，所述外排管道和回流管道上均装配水泵，所述外排管道端部通过法兰安装有止回阀。
进一步地，所述检测器包括COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块，所述检测器还包括PLC控制器、数据分析处理器、数据传输模块和数据存储器和计量泵，所述计量泵将电催化氧化槽排送的水源分别对COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块的检测进水端连接。
进一步地，所述COD检测模块、氨氮检测模块、pH传感模块、总磷检测模块的输出端与PLC控制器输入端通过导线构成电连接，所述PLC控制器输出端与计量泵的输入端通过导线构成电连接，所述PLC控制器与数据分析处理器、数据传输模块和数据存储器之间通过导线构成电连接。
进一步地，所述废水槽的排料端通过管道与前中空分水板和后中空分水板与废水槽和电催化氧化槽之间的管道上装配有电动阀和水泵。

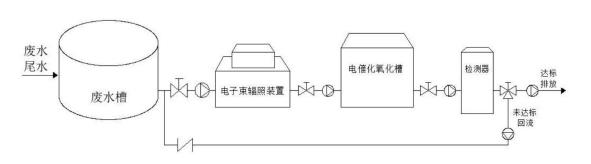

一种电催化氧化废水处理系统的作业方法，包括以下步骤：
步骤一：将需要处理的废水尾水送至废水槽内集中存放，并通过水泵将废水槽内的水源对电子束辐照装置输送，进行电子束辐照杀菌；
步骤二：将电子束辐照装置杀菌后的水源输送至电催化氧化槽处理，降低废水中生物处理无法去除的COD、氨氮、总磷；
步骤三：将电催化氧化处理后的水源通过检测器检测，COD、氨氮、总磷数值合格后对外排放，不合格则回流步骤一电子束辐照装置重新处理。
与现有技术相比，本发明的有益效果是：通过电催化氧化槽和内的电极板直接氧化或者电极表面产生的羟基自由基(•OH)间接氧化废水中的难以分解有机物，所产生的氢氧自由基(•OH)氧化力相当强，可处理多种毒性物质，如氯乙烯、BTEX、氯苯、1,4Dioxane、醛类、五氯酚、多氯联苯、TCE、DCE、PCE等，且EDTA和酮类如MTBE、MEK均有特效，能改善放流水的水质并符合更严格的放流水标准，相较于传统的处理方式，电催化氧化在使用中无需投入大量化学药剂，相较于现有生物法的去除方式，能够不产生污泥及二次污染，降低水处理后的产物的再次处理成本，具有较好的经济效益，且设备体积小，占地面积少，操作简便灵活，降低施工场地的空间成本。
（发明人：孙一惟;金爱军;李俊;周金龙）
