公布日：2022.10.04
申请日：2022.06.28
分类号：C02F9/14(2006.01)I
摘要
本发明提供一种移动式污水处理装置，包括：箱体、前处理单元、生物处理单元、终沉单元，前处理单元至少包括一初级沉淀池，在初级沉淀池的出水端设有第一分水器；生物处理单元包括依次连接的厌氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池，第一分水器与厌氧池、第一缺氧池、第二缺氧池连接，第一分水器分出的70%原污水进入厌氧池，第一好氧池的流出水和第一分水器分出的20%原污水进入第一缺氧池，第二好氧池的流出水和第一分水器分出的10%原污水进入第二缺氧池；终沉单元包括终级沉淀池，终级沉淀池的部分污泥回流至厌氧池。本发明可提升总氮去除效率，而不造成总磷去除效果的降低。
权利要求书

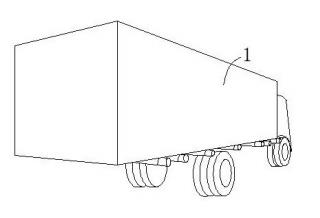

1.一种移动式污水处理装置，其特征在于，包括：箱体，所述箱体用于放置在平板货车上，以实现污水处理装置的移动；前处理单元，所述前处理单元设置在所述箱体内，所述前处理单元至少包括一初级沉淀池，在所述初级沉淀池的出水端设有第一分水器；生物处理单元，所述生物处理单元设置在所述箱体内，所述生物处理单元包括依次连接的厌氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池，第一分水器与厌氧池、第一缺氧池、第二缺氧池连接，厌氧池中投放有聚磷菌，第一分水器分出的70%原污水进入厌氧池，厌氧池的流出水流入第一好氧池，第一好氧池中投放有硝化菌，对污水进行氧化、硝化、摄磷，第一好氧池的流出水和第一分水器分出的20%原污水进入第一缺氧池，第一缺氧池提供氮源并进行脱硝和释磷，第一缺氧池的流出水进入第二好氧池，再度进行氧化与硝化反应，第二好氧池的流出水和第一分水器分出的10%原污水进入第二缺氧池，供给第一缺氧池脱硝的碳源并降低总氮，第二缺氧池的流出水进入第三好氧池，提升溶解氧并使硝化反应更完全；终沉单元，所述终沉单元设置在所述箱体内，所述终沉单元至少包括一终级沉淀池，所述终级沉淀池的污泥集中至一污泥储槽，所述终级沉淀池顶部设有溢流口，所述污泥储槽连接至所述厌氧池以将部分污泥回流至所述厌氧池。
2.如权利要求1所述的一种移动式污水处理装置，其特征在于，在所述初级沉淀池的上方设有第二分水器，所述初级沉淀池为一罐体，所述初级沉淀池内设有上部池体和下部污泥槽，所述上部池体包括向所述下部污泥槽倾斜的上部池体底板，所述第二分水器的下端设有向所述上部池体注入污水的第一出水口，在所述上部池体靠近上边缘处设有一圈污水进水槽，所述第二分水器的下端设有向所述污水进水槽注水的第二出水口，所述污水进水槽水平设置，所述污水进水槽在靠近所述上部池体内部一侧设有溢流堰，所述污水进水槽在所述溢流堰的下端设有向所述上部池体的池壁倾斜的污水进水槽侧壁，所述溢流堰使得污水进水槽内溢出的污水沿着所述溢流堰的外壁和所述污水进水槽侧壁流向所述上部池体的侧壁，所述污水进水槽内设有污泥沉降槽，所述污水进水槽还包括用于将污泥导向所述污泥沉降槽的污水进水槽底板，所述污泥沉降槽通过污泥管路与所述下部污泥槽连通，所述污泥管路上设有排放阀门。
3.如权利要求2所述的一种移动式污水处理装置，其特征在于，所述前处理单元还包括洗砂机，所述洗砂机与所述下部污泥槽之间设有用于将下部污泥槽的污泥导向洗砂机的污泥管路，所述污泥管路包括一n形段。
4.如权利要求1-3中的任意一项所述的一种移动式污水处理装置，其特征在于，所述初级沉淀池的前端至少设有用于将污水泵向所述初级沉淀池的污水抽水泵以及用于阻隔粗大悬浮物的筛。
5.如权利要求4所述的一种移动式污水处理装置，其特征在于，所述筛包括拦污粗栅和拦污细栅，所述拦污粗栅设置在所述污水抽水泵前端，所述拦污细栅设置在所述污水抽水泵与所述初级沉砂池之间。
6.如权利要求1所述的一种移动式污水处理装置，其特征在于，所述移动式污水处理装置还包括污泥浓缩单元，所述污泥浓缩单元用于浓缩所述污泥储槽内废弃的污泥，污泥浓缩单元包括污泥浓缩进料泵和污泥浓缩机，污泥浓缩进料泵将污泥储槽内污泥抽送至污泥浓缩机，污泥浓缩机中提供高分子凝絮剂加入混合后，进行浓缩使污泥浓度增加，污泥浓缩机的浓缩滤出液抽回前处理单元重新处理。
7.如权利要求6所述的一种移动式污水处理装置，其特征在于，所述移动式污水处理装置还包括污泥脱水单元，污泥浓缩机浓缩的污泥抽送至污泥脱水单元，污泥脱水单元包括离心式污泥脱水机和污泥储斗，脱水泥饼储存在污泥储斗内，污泥脱水单元的脱水滤出液回流至前处理单元。
8.如权利要求2所述的一种移动式污水处理装置，其特征在于，所述上部池体为一圆柱形池体，所述污水进水槽为沿所述上部池体的整个壁面延伸的环形槽体。
发明内容
本发明旨在解决上述技术问题，提供一种移动式污水处理装置。
为了达到上述目的，本发明采用如下技术方案：一种移动式污水处理装置，包括：箱体，所述箱体用于放置在平板货车上，以实现污水处理装置的移动；前处理单元，所述前处理单元设置在所述箱体内，所述前处理单元至少包括一初级沉淀池，在所述初级沉淀池的出水端设有第一分水器；生物处理单元，所述生物处理单元设置在所述箱体内，所述生物处理单元包括依次连接的厌氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池，第一分水器与厌氧池、第一缺氧池、第二缺氧池连接，厌氧池中投放有聚磷菌，第一分水器分出的70%原污水进入厌氧池，厌氧池的流出水流入第一好氧池，第一好氧池中投放有硝化菌，对污水进行氧化、硝化、摄磷，第一好氧池的流出水和第一分水器分出的20%原污水进入第一缺氧池，第一缺氧池提供氮源并进行脱硝和释磷，第一缺氧池的流出水进入第二好氧池，再度进行氧化与硝化反应，第二好氧池的流出水和第一分水器分出的10%原污水进入第二缺氧池，供给第一缺氧池脱硝的碳源并降低总氮，第二缺氧池的流出水进入第三好氧池，提升溶解氧并使硝化反应更完全；终沉单元，所述终沉单元设置在所述箱体内，所述终沉单元至少包括一终级沉淀池，所述终级沉淀池的污泥集中至一污泥储槽，所述终级沉淀池顶部设有溢流口，所述污泥储槽连接至所述厌氧池以将部分污泥回流至所述厌氧池。
作为一种优选的技术方案，在所述初级沉淀池的上方设有第二分水器，所述初级沉淀池为一罐体，所述初级沉淀池内设有上部池体和下部污泥槽，所述上部池体包括向所述下部污泥槽倾斜的上部池体底板，所述第二分水器的下端设有向所述上部池体注入污水的第一出水口，在所述上部池体靠近上边缘处设有一圈污水进水槽，所述第二分水器的下端设有向所述污水进水槽注水的第二出水口，所述污水进水槽水平设置，所述污水进水槽在靠近所述上部池体内部一侧设有溢流堰，所述污水进水槽在所述溢流堰的下端设有向所述上部池体的池壁倾斜的污水进水槽侧壁，所述溢流堰使得污水进水槽内溢出的污水沿着所述溢流堰的外壁和所述污水进水槽侧壁流向所述上部池体的侧壁，所述污水进水槽内设有污泥沉降槽，所述污水进水槽还包括用于将污泥导向所述污泥沉降槽的污水进水槽底板，所述污泥沉降槽通过污泥管路与所述下部污泥槽连通，所述污泥管路上设有排放阀门。
作为一种优选的技术方案，所述前处理单元还包括洗砂机，所述洗砂机与所述下部污泥槽之间设有用于将下部污泥槽的污泥导向洗砂机的污泥管路，所述污泥管路包括一n形段。
作为一种优选的技术方案，所述初级沉淀池的前端至少设有用于将污水泵向所述初级沉淀池的污水抽水泵以及用于阻隔粗大悬浮物的筛。
作为一种优选的技术方案，所述筛包括拦污粗栅和拦污细栅，所述拦污粗栅设置在所述污水抽水泵前端，所述拦污细栅设置在所述污水抽水泵与所述初级沉砂池之间。
作为一种优选的技术方案，所述移动式污水处理装置还包括污泥浓缩单元，所述污泥浓缩单元用于浓缩所述污泥储槽内废弃的污泥，污泥浓缩单元包括污泥浓缩进料泵和污泥浓缩机，污泥浓缩进料泵将污泥储槽内污泥抽送至污泥浓缩机，污泥浓缩机中提供高分子凝絮剂加入混合后，进行浓缩使污泥浓度增加，污泥浓缩机的浓缩滤出液抽回前处理单元重新处理。
作为一种优选的技术方案，所述移动式污水处理装置还包括污泥脱水单元，污泥浓缩机浓缩的污泥抽送至污泥脱水单元，污泥脱水单元包括离心式污泥脱水机和污泥储斗，脱水泥饼储存在污泥储斗内，污泥脱水单元的脱水滤出液回流至前处理单元。
作为一种优选的技术方案，所述上部池体为一圆柱形池体，所述污水进水槽为沿所述上部池体的整个壁面延伸的环形槽体。
采用上述技术方案后，本发明具有如下优点：1、本发明生物处理单元通过厌氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池串联组成，在没有回流好氧硝化液的情况之下，通过阶梯进流结合活性污泥程序的方式，可提升总氮去除效率，而不造成总磷去除效果的降低。
2、当初级沉淀池处于低液位状态时，本发明的初级沉淀池利用冲刷作用处理上部池体的侧壁和底板，以将污泥冲刷至下部污泥槽中。
（发明人：孙伟杰;张梅）
