公布日：2022.08.30
申请日：2022.04.07
分类号：B01D33/04(2006.01)I;B01D33/46(2006.01)I;B01D33/58(2006.01)I
摘要
本发明公开了一种低耗能生活污水处理装置，包括从动破碎辊、主动破碎辊、盖板、基板和杂质收集装置，所述盖板和所述基板连接形成一空仓，所述主动破碎辊旋转连接于所述盖板内，所述从动破碎辊旋转连接于所述盖板的上侧，所述杂质收集装置滑动连接于所述盖板的底部，杂质经过所述主动破碎辊和所述从动破碎辊的破碎后进入所述杂质收集装置内进行保存，使用后通过灵活的滑动连接可以取下，杂质收集装置进行清理，解决了盖板和基板后侧位置难以清理的技术问题，不用拆卸后再清洗，降低使用能耗。
权利要求书
1.一种低耗能生活污水处理装置，其特征在于：包括从动破碎辊、主动破碎辊、盖板、基板和杂质收集装置，所述盖板和所述基板连接形成一空仓，所述主动破碎辊旋转连接于所述盖板内，所述从动破碎辊旋转连接于所述盖板的上侧，所述杂质收集装置滑动连接于所述盖板的底部，杂质经过所述主动破碎辊和所述从动破碎辊的破碎后进入所述杂质收集装置内进行保存。
2.根据权利要求1所述的一种低耗能生活污水处理装置，其特征在于：所述杂质收集装置包括收集仓，弹性片、滑条、铰接轮和转板，所述盖板的底部呈镂空设置，所述盖板底部镂空位置对称设有两个所述弹性片，所述收集仓通过所述滑条滑动连接于所述盖板的底部，两个所述转板转动设置在所述收集仓靠近所述盖板的位置，所述转板和所述收集仓的连接位置旋转设有所述铰接轮。
3.根据权利要求1或2所述的一种低耗能生活污水处理装置，其特征在于：所述杂质收集装置还包括丝杠，履带，限位板和挤压板，所述丝杆设有两个，两个所述丝杆对称转动设置于所述收集仓的下侧，所述丝杆靠近所述收集仓的端部和所述铰接轮的中间套设有所述履带，所述丝杆上螺纹连接有所述挤压板，所述挤压板被所述丝杆贯穿，所述丝杆的另一端部固定设有所述限位板。
4.根据权利要求1所述的一种低耗能生活污水处理装置，其特征在于：包括水槽和设置于水槽内部的传送带，所述传送带外侧表面上设置有多个凸起，所述传送带上均匀开设有多个通孔，所述传送带的末端设置有清理机构；所述清理机构包括多个沿线性排列的基板，相邻两个基板之间设置有插板，插板延伸处基板外侧的一端设置为导口，所述插板与基板滑动连接，所述基板的顶部设置有盖板，所述盖板与基板围合之后形成一开口，所述盖板与传送带相垂直的两侧面上设置有圆轴，所述圆轴设置于靠近盖板侧面靠近开口的位置，所述圆轴与盖板转动连接，所述圆轴的外侧设置有支撑组件，所述支撑组件远离圆轴的一端设置有横轴，所述横轴驱动支撑组件与清理机构转动。
5.根据权利要求4所述的一种低耗能生活污水处理装置，其特征在于：所述水槽的一侧设置有进水口，所述水槽的另一侧设置有出水口，所述进水口与出水口沿着传送带的转动方向布置。
6.根据权利要求4所述的一种低耗能生活污水处理装置，其特征在于：相邻两个基板相对的一侧均设置有滑槽，所述插板通过滑槽与基板滑动连接，所述插板位于滑槽内部的一侧面上固定连接有导向杆，所述基板位于滑槽内部的一侧面上开设有圆孔，所述导向杆通过圆孔与基板滑动连接，所述导向杆的外侧套设有第一弹簧，所述第一弹簧设置于基板和插板之间。
7.根据权利要求4所述的一种低耗能生活污水处理装置，其特征在于：所述支撑组件包括内滑板和外滑板，所述内滑板设置于外滑板的两端并与外滑板滑动连接，所述外滑板的内腔设置有第二弹簧，所述第二弹簧设置于两外滑板之间，所述圆轴贯穿内滑板并与内滑板转动连接。
8.根据权利要求4所述的一种低耗能生活污水处理装置，其特征在于：所述清理机构的数量设置为多个，所述横轴的外侧套设有套筒，所述水槽的前后两侧上均固定连接有固定板，所述横轴设置于两固定板之间并与固定板转动连接，所述横轴的一端贯穿其中一个固定板并延伸至固定板的外侧，所述横轴延伸至固定板外侧的一端连接动力装置用以驱动横轴转动。
9.根据权利要求4所述的一种低耗能生活污水处理装置，其特征在于：所述套筒套设在横轴外侧并且其远离动力装置的一端与固定板的内侧面固定连接，靠近动力装置一侧的多个内滑板均固定在横轴的外侧，远离动力装置一侧的多个内滑板均设置在套筒外侧，所述套筒穿过内滑板并与其转动连接。
发明内容
本发明的目的在于提供一种低耗能生活污水处理装置，以解决上述背景技术中提出的传统的污水处理设备采用单一的过滤部件对污水进行过滤，过滤的杂质会堆积在水槽中，随着使用的增长会影响过滤部件的使用，而现有一些采用转动的转动带或者其他活动部件来作为过滤部件，但是对于过滤的杂质还是缺少相应的处理，使得过滤的杂质随处堆积，不利于后期的处理的问题。
基于上述思路，本发明提供如下技术方案：包括水槽和设置于水槽内部的传送带，所述传送带外侧表面上设置有多个凸起，所述传送带上均匀开设有多个通孔，所述传送带的末端设置有清理机构；
所述清理机构包括多个沿线性排列的基板，相邻两个基板之间设置有插板，插板延伸处基板外侧的一端设置为导口，所述插板与基板滑动连接，所述基板的顶部设置有盖板，所述盖板与基板围合之后形成一开口，所述盖板与传送带相垂直的两侧面上设置有圆轴，所述圆轴设置于靠近盖板侧面靠近开口的位置，所述圆轴与盖板转动连接，所述圆轴的外侧设置有支撑组件，所述支撑组件远离圆轴的一端设置有横轴，所述横轴驱动支撑组件与清理机构转动。
作为本发明进一步的方案：所述水槽的一侧设置有进水口，所述水槽的另一侧设置有出水口，所述进水口与出水口沿着传送带的转动方向布置。
作为本发明进一步的方案：一种低耗能生活污水处理装置，包括从动破碎辊、主动破碎辊、盖板、基板和杂质收集装置，所述盖板和所述基板连接形成一空仓，所述主动破碎辊旋转连接于所述盖板内，所述从动破碎辊旋转连接于所述盖板的上侧，所述杂质收集装置滑动连接于所述盖板的底部，杂质经过所述主动破碎辊和所述从动破碎辊的破碎后进入所述杂质收集装置内进行保存，使用后通过灵活的滑动连接可以取下，杂质收集装置进行清理，解决了盖板和基板后侧位置难以清理的技术问题，不用拆卸后再清洗，降低使用能耗。
优选地，所述杂质收集装置包括收集仓，弹性片、滑条、铰接轮和转板，所述盖板的底部呈镂空设置，所述盖板底部镂空位置对称设有两个所述弹性片，所述收集仓通过所述滑条滑动连接于所述盖板的底部，两个所述转板转动设置在所述收集仓靠近所述盖板的位置，所述转板和所述收集仓的连接位置旋转设有所述铰接轮。

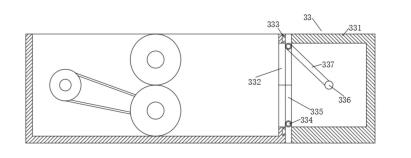

优选地，所述杂质收集装置还包括丝杠，履带，限位板和挤压板，所述丝杆设有两个，两个所述丝杆对称转动设置于所述收集仓的下侧，所述丝杆靠近所述收集仓的端部和所述铰接轮的中间套设有所述履带，所述丝杆上螺纹连接有所述挤压板，所述挤压板被所述丝杆贯穿，所述丝杆的另一端部固定设有所述限位板，收集仓滑动连接于盖板后装置启动，被破碎的杂质经过弹性片挤压转板，掉入收集仓内部，转板带动铰接轮转动，带动履带传动，丝杆转动带动挤压板相向移动，可以进一步对破碎的杂质进行挤压成块，更易于杂质收集，装置停止后可将收集仓滑动取出，进行杂质处理，减少细菌滋生风险，且与装置有机联动，在破碎杂质后自动收集杂质，降低使用能耗，具有安全可操作性。
优选地，包括水槽和设置于水槽内部的传送带，所述传送带外侧表面上设置有多个凸起，所述传送带上均匀开设有多个通孔，所述传送带的末端设置有清理机构；
所述清理机构包括多个沿线性排列的基板，相邻两个基板之间设置有插板，插板延伸处基板外侧的一端设置为导口，所述插板与基板滑动连接，所述基板的顶部设置有盖板，所述盖板与基板围合之后形成一开口，所述盖板与传送带相垂直的两侧面上设置有圆轴，所述圆轴设置于靠近盖板侧面靠近开口的位置，所述圆轴与盖板转动连接，所述圆轴的外侧设置有支撑组件，所述支撑组件远离圆轴的一端设置有横轴，所述横轴驱动支撑组件与清理机构转动。
优选地，所述水槽的一侧设置有进水口，所述水槽的另一侧设置有出水口，所述进水口与出水口沿着传送带的转动方向布置。
优选地，相邻两个基板相对的一侧均设置有滑槽，所述插板通过滑槽与基板滑动连接，所述插板位于滑槽内部的一侧面上固定连接有导向杆，所述基板位于滑槽内部的一侧面上开设有圆孔，所述导向杆通过圆孔与基板滑动连接，所述导向杆的外侧套设有第一弹簧，所述第一弹簧设置于基板和插板之间。
优选地，所述支撑组件包括内滑板和外滑板，所述内滑板设置于外滑板的两端并与外滑板滑动连接，所述外滑板的内腔设置有第二弹簧，所述第二弹簧设置于两外滑板之间，所述圆轴贯穿内滑板并与内滑板转动连接。
优选地，所述清理机构的数量设置为多个，所述横轴的外侧套设有套筒，所述水槽的前后两侧上均固定连接有固定板，所述横轴设置于两固定板之间并与固定板转动连接，所述横轴的一端贯穿其中一个固定板并延伸至固定板的外侧，所述横轴延伸至固定板外侧的一端连接动力装置用以驱动横轴转动。
优选地，所述套筒套设在横轴外侧并且其远离动力装置的一端与固定板的内侧面固定连接，靠近动力装置一侧的多个内滑板均固定在横轴的外侧，远离动力装置一侧的多个内滑板均设置在套筒外侧，所述套筒穿过内滑板并与其转动连接。
（发明人：常义江;孙宪锡;郑流柱;孙宪江）
