公布日：2022.09.27
申请日：2022.08.30
分类号：B01D33/01(2006.01)I;B01D33/42(2006.01)I;B01D33/46(2006.01)I
摘要

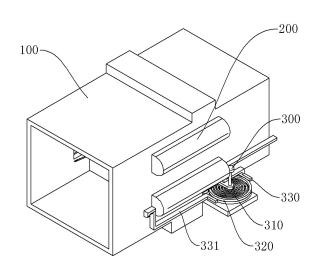

本发明涉及纺织工业领域，具体涉及一种纺织污水处理装置。过滤壳呈筒状，右端为进水口，左端为出水口。第二滤网上设有多个清理柱，以在清理柱插入第一滤网的滤孔内时，疏通第一滤网的滤孔。第二滤网向左移动至预设位置时，开合机构使第二滤网上打开。限位块上设有限位销，以在限位块滑动至限位孔的位置时，限位销弹出并插入限位孔内，同时在限位块受到向右的拉力大于预设值时，限位销再次缩回限位块内。清理组件用于被触发时可对第一滤网进行清理。蓄力组件用于在第二滤网向左滑动至预设位置时触发清理组件，进而在第二滤网和第一滤网接触时再次触发清理组件。触发清理组件对第一滤网的表面杂质进行清理，以实现装置的自清洁效果。
权利要求书
1.一种纺织污水处理装置，其特征在于：包括：过滤壳，过滤壳呈筒状，右端为进水口，左端为出水口；过滤组件，过滤组件包括第一滤网、第二滤网和开合机构；第一滤网位于第二滤网的右侧，初始状态第一滤网和第二滤网相互接触；第二滤网上设有多个清理柱，每个清理柱可插装在一个第一滤网的滤孔，以在清理柱插入第一滤网的滤孔内时，疏通第一滤网的滤孔；第一滤网和第二滤网相互接触时，清理柱插入第一滤网的滤孔内；开合机构初始状态用于对第二滤网上进行封堵，以在随第二滤网向左移动至预设位置时，开合机构使第二滤网上打开；回位组件，回位组件包括拉簧和限位块；过滤壳内壁上设有限位孔；限位块上设有限位销，以在限位块滑动至限位孔的位置时，限位销弹出并插入限位孔内，同时在限位块受到向右的拉力大于预设值时，限位销再次缩回限位块内；限位块与第二滤网固接；拉簧一端与限位块固接，另一端与过滤壳固接；清理组件，清理组件用于被触发时可对第一滤网进行清理；蓄力组件，蓄力组件用于在第二滤网向左滑动至预设位置时触发清理组件，进而在第二滤网和第一滤网接触时再次触发清理组件。
2.根据权利要求1所述的一种纺织污水处理装置，其特征在于：清理组件包括刮板和升降杆；刮板可上下滑动地设置在第一滤网的右侧面，用于在上下滑动时对第一滤网进行清理；升降杆为螺纹杆，升降杆可转动地设置在过滤壳内，且和刮板螺纹配合，以在升降杆以第一转动方向转动时，带动刮板向上移动，在升降杆以第二转动方向转动时，带动刮板向下移动；蓄力组件用于在第二滤网向左移动至预设距离时，带动升降杆以第一转动方向转动，以在第二滤网向右移动至和第一滤网接触时，带动升降杆以第二转动方向转动。
3.根据权利要求1所述的一种纺织污水处理装置，其特征在于：蓄力组件包括蓄力扭簧、齿条、第一齿轮、第二齿轮和触发部；齿条水平设置，沿左右方向延伸，齿条的一端与第二滤网固接；第一齿轮和齿条啮合；第二齿轮通过传动杆和第一齿轮连接，第二齿轮用于在转动时带动清理组件工作；蓄力扭簧连接第一齿轮和第二齿轮，以在第一齿轮和第二齿轮相对转动时蓄力扭簧蓄力；触发部用于限制第二齿轮的转动，以在第二滤网向左移动至预设距离和第二滤网、第一滤网接触时，接触对第二齿轮的限制。
4.根据权利要求3所述的一种纺织污水处理装置，其特征在于：触发部包括第一触发杆和第二触发杆；第一触发杆可左右滑动地设置在过滤壳上，初始状态第一触发杆的右端用于限制第二齿轮的转动，以在第二滤网向左滑动至预设距离时，带动第一触发杆向左移动；第二触发杆的左端与第二滤网连接，第二滤网和第一滤网接触时，使第二触发杆的右端限制第二齿轮转动。
5.根据权利要求1所述的一种纺织污水处理装置，其特征在于：开合机构包括多个第一开合杆、多个第二开合杆和开合部；多个第一开合杆上下方向均布在第二滤网的左侧面，第一开合杆水平设置，且下方沿长度方向均布有多个第一挡块；多个第二开合板上下方向均布在第二滤网的左侧面，第二开合杆水平设置，且上方沿长度方向均布有多个第二挡块；第一挡块和第二挡块的结构相同，每个第二挡块位于两个第一挡块之间，且第一开合杆和第二开合杆可相对滑动，处置状态每个相邻第一挡块和第二挡块对第二滤网的一个滤孔进行封堵；开合部用于在第二滤网向左移动至预设距离时，带动第一开合杆和第二开合杆相对移动。
6.根据权利要求5所述的一种纺织污水处理装置，其特征在于：开合部包括第一滑杆、第二滑杆和多个开合弹簧；第一滑杆竖直设置，且可在第二过滤网的左侧面上滑动，多个第一开合杆与第一滑杆固接；第二滑杆竖直设置，且可在第二过滤网的右侧面上滑动，多个第二开合杆与第二滑杆固接；第一滑杆和第二滑杆分别通过开合弹簧和第二滤网连接；过滤壳靠近第一滑杆和第二滑杆的侧壁上均设有滑槽，初始状态开合弹簧处于压缩状态，以在开合弹簧释放时，第一滑杆和第二滑杆相对移动；第一滑杆和第二滑杆上设有滑块，且第一滑杆和第二滑杆上的滑块分别可在相应的滑槽内滑动；滑块配置成在第二滤网向左滑动至预设位置时插入滑槽内。
7.根据权利要求6所述的一种纺织污水处理装置，其特征在于：滑槽包括第一槽段、第二槽段和第三槽段；滑块可上下滑动地设置；第一槽段的槽底为向右逐渐远离第二过滤网的斜面；第二滑槽的槽底为平面，第二槽段的槽底与第一槽段的槽底的最底处处于同于水平，以在滑块和第二槽端的底部连接使，第一挡块和第二挡块不再阻挡第二滤网上的滤孔；第二槽段为倒置“V”型槽；第三槽段的槽底为向右逐渐靠近第二滤网的背面，且和过滤壳平滑连接，以在滑块可通过第三槽段脱离滑槽；第三槽段的右端和第一槽段的左端处于同一水平。
8.根据权利要求1所述的一种纺织污水处理装置，其特征在于：每个清理柱的右端设有一个清理钩；清理钩可向右伸出第一过滤网；清理钩用于勾住第一滤网上的滤孔内的杂质。
9.根据权利要求8所述的一种纺织污水处理装置，其特征在于：刮板包括升降板和多个清理件；升降板位于第一过滤网的右侧，蓄力组件可触发升降板上下滑动；多个清理件沿升降板的长度方向均布；每个清理件包括两个铰接杆，两个铰接杆通过扭簧连接且铰接，以使两个铰接杆初始状态处于同一水平，两个铰接杆铰接点固定于升降板上；每个铰接杆可与一个清理钩接触，以在清理板上下滑动时，铰接杆将清理钩上的造成清楚。
10.根据权利要求1所述的一种纺织污水处理装置，其特征在于：过滤壳的下侧设有收集腔，用于清理组件清理下来的杂质。
发明内容
本发明提供一种纺织污水处理装置，以解决现有的污水处理装置不能自清理的问题。
本发明的一种纺织污水处理装置采用如下技术方案：一种纺织污水处理装置，包括过滤壳、过滤组件、回位组件、清理组件和蓄力组件。过滤壳呈筒状，右端为进水口，左端为出水口；过滤组件包括第一滤网、第二滤网和开合机构；第一滤网位于第二滤网的右侧，初始状态第一滤网和第二滤网相互接触；第二滤网上设有多个清理柱，每个清理柱可插装在一个第一滤网的滤孔，以在清理柱插入第一滤网的滤孔内时，疏通第一滤网的滤孔；第一滤网和第二滤网相互接触时，清理柱插入第一滤网的滤孔内；开合机构初始状态用于对第二滤网上进行封堵，以在随第二滤网向左移动至预设位置时，开合机构使第二滤网上打开；回位组件包括拉簧和限位块；过滤壳内壁上设有限位孔；限位块上设有限位销，以在限位块滑动至限位孔的位置时，限位销弹出并插入限位孔内，同时在限位块受到向右的拉力大于预设值时，限位销再次缩回限位块内；限位块与第二滤网固接；拉簧一端与限位块固接，另一端与过滤壳固接；清理组件用于被触发时可对第一滤网进行清理；蓄力组件用于在第二滤网向左滑动至预设位置时触发清理组件，进而在第二滤网和第一滤网接触时再次触发清理组件。
进一步地，清理组件包括刮板和升降杆；刮板可上下滑动地设置在第一滤网的右侧面，用于在上下滑动时对第一滤网进行清理；升降杆为螺纹杆，升降杆可转动地设置在过滤壳内，且和刮板螺纹配合，以在升降杆以第一转动方向转动时，带动刮板向上移动，在升降杆以第二转动方向转动时，带动刮板向下移动；蓄力组件用于在第二滤网向左移动至预设距离时，带动升降杆以第一转动方向转动，以在第二滤网向右移动至和第一滤网接触时，带动升降杆以第二转动方向转动。
进一步地，蓄力组件包括蓄力扭簧、齿条、第一齿轮、第二齿轮和触发部；齿条水平设置，沿左右方向延伸，齿条的一端与第二滤网固接；第一齿轮和齿条啮合；第二齿轮通过传动杆和第一齿轮连接，第二齿轮用于在转动时带动清理组件工作；蓄力扭簧连接第一齿轮和第二齿轮，以在第一齿轮和第二齿轮相对转动时蓄力扭簧蓄力；触发部用于限制第二齿轮的转动，以在第二滤网向左移动至预设距离和第二滤网、第一滤网接触时，接触对第二齿轮的限制。
进一步地，触发部包括第一触发杆和第二触发杆；第一触发杆可左右滑动地设置在过滤壳上，初始状态第一触发杆的右端用于限制第二齿轮的转动，以在第二滤网向左滑动至预设距离时，带动第一触发杆向左移动；第二触发杆的左端与第二滤网连接，第二滤网和第一滤网接触时，使第二触发杆的右端限制第二齿轮转动。
进一步地，开合机构包括多个第一开合杆、多个第二开合杆和开合部；多个第一开合杆上下方向均布在第二滤网的左侧面，第一开合杆水平设置，且下方沿长度方向均布有多个第一挡块；多个第二开合板上下方向均布在第二滤网的左侧面，第二开合杆水平设置，且上方沿长度方向均布有多个第二挡块；第一挡块和第二挡块的结构相同，每个第二挡块位于两个第一挡块之间，且第一开合杆和第二开合杆可相对滑动，处置状态每个相邻第一挡块和第二挡块对第二滤网的一个滤孔进行封堵；开合部用于在第二滤网向左移动至预设距离时，带动第一开合杆和第二开合杆相对移动。
进一步地，开合部包括第一滑杆、第二滑杆和多个开合弹簧；第一滑杆竖直设置，且可在第二过滤网的左侧面上滑动，多个第一开合杆与第一滑杆固接；第二滑杆竖直设置，且可在第二过滤网的右侧面上滑动，多个第二开合杆与第二滑杆固接；第一滑杆和第二滑杆分别通过开合弹簧和第二滤网连接；过滤壳靠近第一滑杆和第二滑杆的侧壁上均设有滑槽，初始状态开合弹簧处于压缩状态，以在开合弹簧释放时，第一滑杆和第二滑杆相对移动；第一滑杆和第二滑杆上设有滑块，且第一滑杆和第二滑杆上的滑块分别可在相应的滑槽内滑动；滑块配置成在第二滤网向左滑动至预设位置时插入滑槽内。
进一步地，滑槽包括第一槽段、第二槽段和第三槽段；滑块可上下滑动地设置；第一槽段的槽底为向右逐渐远离第二过滤网的斜面；第二滑槽的槽底为平面，第二槽段的槽底与第一槽段的槽底的最底处处于同于水平，以在滑块和第二槽端的底部连接使，第一挡块和第二挡块不再阻挡第二滤网上的滤孔；第二槽段为倒置“V”型槽；第三槽段的槽底为向右逐渐靠近第二滤网的背面，且和过滤壳平滑连接，以在滑块可通过第三槽段脱离滑槽；第三槽段的右端和第一槽段的左端处于同一水平。
进一步地，每个清理柱的右端设有一个清理钩；清理钩可向右伸出第一过滤网；清理钩用于勾住第一滤网上的滤孔内的杂质。
进一步地，刮板包括升降板和多个清理件；升降板位于第一过滤网的右侧，蓄力组件可触发升降板上下滑动；多个清理件沿升降板的长度方向均布；每个清理件包括两个铰接杆，两个铰接杆通过扭簧连接且铰接，以使两个铰接杆初始状态处于同一水平，两个铰接杆铰接点固定于升降板上；每个铰接杆可与一个清理钩接触，以在清理板上下滑动时，铰接杆将清理钩上的造成清楚。
进一步地，过滤壳的下侧设有收集腔，用于清理组件清理下来的杂质。
本发明的有益效果是：本发明的一种纺织污水处理装置过滤壳、过滤组件、回位组件、清理组件和蓄力组件，且废水从过滤壳的进水口进入。从左往右的水流的推动下，推动第二滤网向左移动，当第二滤网向左移动至预设位置时，开合机构使第二滤网打开，进而使水流流通，第一滤网对废水进行过滤。当第一滤网发生堵塞时，第二滤网受到向左的推力减小，拉簧带动第二滤网恢复至初始位置，清理柱插入第一滤网的滤孔内，将第一滤网的滤孔的杂质推出，进而接触第一滤网的堵塞状态，同时触发清理组件对第一滤网的表面杂质进行清理，以实现装置的自清洁效果。
（发明人：黄双梅）
