公布日：2022.09.02
申请日：2022.06.09
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)N
摘要
本发明涉及污水处理设备技术领域，具体涉及一种氧化沟竖向回流污水处理装置及污水处理方法，包括处理池和进水管，所述处理池内包括区域三、区域一和区域二，所述区域三设置在处理池的下方，所述区域一设置在区域三的上方，所述区域二包裹在区域三和区域一的外部；所述进水管与区域三连通，所述区域三和区域一连通，所述区域二和区域三连通；所述区域一内设置提升机构，区域一内的污水经由提升机构进入到区域二中，所述处理池的上部设置沉淀区，所述沉淀区与区域二连通，所述沉淀区上设置出水管。目的在于通过提升装置使得装置中的水，产生自然的回流状态，并经过沉淀池的沉淀，使得处理后的污水最终达标排放。
权利要求书

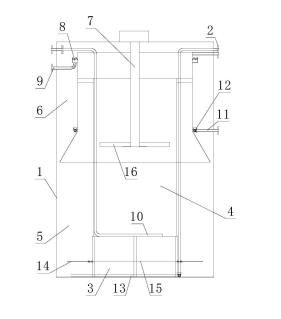

1.一种氧化沟竖向回流污水处理装置，包括处理池(1)和进水管(2)，其特征在于：所述处理池(1)内由隔板分隔成区域一(4)和区域二(5)，所述区域二(5)包裹在区域一(4)外部，所述区域一(4)和区域二(5)底部连通；所述区域一(4)为缺氧区、区域二(5)为好氧区，或区域一(4)为好氧区、区域二(5)为缺氧区；所述进水管(2)设置在缺氧区内，所述区域一(4)内设置提升机构，所述区域一(4)内的污水经由提升机构从上部进入区域二(5)中；所述区域二(5)上部设置沉淀区(6)，所述沉淀区(6)与区域二(5)连通，所述沉淀区(6)上设置出水管(9)。
2.根据权利要求1所述的氧化沟竖向回流污水处理装置，其特征在于：所述处理池(1)内还由隔板设置有区域三(3)，所述区域三(3)位于区域一(4)的下方，所述区域三(3)分别与区域一(4)和区域二(5)连通，所述区域三(3)为厌氧区，所述进水管(2)与区域三(3)连通。
3.根据权利要求2所述的氧化沟竖向回流污水处理装置，其特征在于：所述区域三(3)、区域一(4)之间由隔离板(15)隔开，所述隔离板(15)上设置有连通区域三(3)和区域一(4)的通孔；所述隔离板(15)的外周连接可调节的环形板(14)，所述环形板(14)位于区域二(5)内，所述环形板(14)与处理池(1)的内壁相离。
4.根据权利要求3所述的氧化沟竖向回流污水处理装置，其特征在于：所述区域二(5)内的污水经由隔离板(15)上方与区域一(4)内连通。
5.根据权利要求4所述的氧化沟竖向回流污水处理装置，其特征在于：所述区域一(4)的上边沿低于沉淀区(6)的上边沿，所述沉淀区(6)底部与区域二(5)连通，所述沉淀区的底部倾斜设置。
6.根据权利要求5所述的氧化沟竖向回流污水处理装置，其特征在于：所述沉淀区(6)的侧壁一周设置环形穿孔管(12)，所述环形穿孔管(12)上的孔洞朝向沉淀区(6)底部向下设置；所述沉淀区(6)上部设置集水槽(8)，所述集水槽(8)与出水管(9)连通。
7.根据权利要求1-6任一项所述的氧化沟竖向回流污水处理装置，其特征在于：所述提升装置包括桨片(16)，所述桨片(16)与电机连接，所述桨片(16)转动时将区域一(4)内的污水向上输送。
8.根据权利要求7所述的氧化沟竖向回流污水处理装置，其特征在于：所述进水管(2)与穿孔布水管(13)连通，所述穿孔布水管(13)为环形，所述穿孔布水管(13)设置在区域三(3)底部；所述区域二(5)内设置曝气管(10)，所述曝气管(10)缠绕在区域一(4)的外壁上。
9.一种氧化沟竖向回流污水处理方法，其特征在于：待处理污水经由进水管(2)进入到厌氧区中，厌氧区中的污水经由处理池(1)内部的提升机构形成向上运动的水流，并进入到好氧区中；向上运动的水流由于其势能从好氧区上部流入到缺氧区中，再次循环并分别进入到好氧区和厌氧区中。
10.根据权利要求9所述的氧化沟竖向回流污水处理方法，其特征在于：厌氧区和缺氧区之间由隔离板(15)隔开，所述隔离板(15)上设置有连通厌氧区和缺氧区的通孔，所述隔离板(15)的外周连接用于调节流量的环形板(14)，使得进入到好氧区和厌氧区中水流量比为7：3-5：5。
发明内容
为了解决污水处理系统从好氧区回流至厌氧区或缺氧区中，需要额外添加动力装置的问题，本发明提出了一种氧化沟竖向回流污水处理装置及污水处理方法，该污水处理装置竖向布置，通过提升装置使得装置中的水，产生自然的回流状态，并经过沉淀池的沉淀，使得处理后的污水最终达标排放。
本发明所采用的技术方案是：一种氧化沟竖向回流污水处理装置，包括处理池和进水管，所述处理池内由隔板分隔成区域一和区域二，所述区域二包裹在区域一外部，所述区域一和区域二底部连通；所述区域一为缺氧区、区域二为好氧区，或区域一为好氧区、区域二为缺氧区；所述进水管设置在缺氧区内，所述区域一内设置提升机构，所述区域一内的污水经由提升机构从上部进入区域二中；所述区域二上部设置沉淀区，所述沉淀区与区域二连通，所述沉淀区上设置出水管。
优选的，所述处理池内还由隔板设置有区域三，所述区域三位于区域一的下方，所述区域三分别与区域一和区域二连通，所述区域三为厌氧区，所述进水管与区域三连通。
优选的，所述区域三、区域一之间由隔离板隔开，所述隔离板上设置有连通区域三和区域一的通孔；所述隔离板的外周连接可调节的环形板，所述环形板位于区域二内，所述环形板与处理池的内壁相离。
优选的，所述区域二内的污水经由隔离板上方与区域一内连通。
优选的，所述区域一的上边沿低于沉淀区的上边沿，所述沉淀区底部与区域二连通，所述沉淀区的底部倾斜设置。
优选的，所述沉淀区的侧壁一周设置环形穿孔管，所述环形穿孔管上的孔洞朝向沉淀区底部向下设置；所述沉淀区上部设置集水槽，所述集水槽与出水管连通。
优选的，所述提升装置包括桨片，所述桨片与电机连接，所述桨片转动时将区域一内的污水向上输送。
优选的，所述进水管与穿孔布水管连通，所述穿孔布水管为环形，所述穿孔布水管设置在区域三底部；所述区域二内设置曝气管，所述曝气管缠绕在区域一的外壁上。
一种氧化沟竖向回流污水处理方法，待处理污水经由进水管进入到厌氧区中，厌氧区中的污水经由处理池内部的提升机构形成向上运动的水流，并进入到好氧区中；向上运动的水流由于其势能从好氧区上部流入到缺氧区中，再次循环并分别进入到好氧区和厌氧区中。
优选的，厌氧区和缺氧区之间由隔离板隔开，所述隔离板上设置有连通厌氧区和缺氧区的通孔，所述隔离板的外周连接用于调节流量的环形板，使得进入到好氧区和厌氧区中水流量比为7：3-5：5。
本发明的有益之处在于：通过在区域一内设置提升机构，并通过提升机构的不断运行，使得区域一内的污水不断向上运动，从而从区域一的上部流入到区域二中，最终形成循环水流，满足装置内污水处理的要求，区域一和区域二可以根据实际使用需求设置成为好氧区或者缺氧区；将沉淀区设置在区域二中，并使得沉淀区与区域二连通，区域二内的污水可至今进入到沉淀区中进行沉淀，整个装置竖向布置，也减小了装置的占地面积，可以根据实际使用需求扩大或者缩小装置的体积。
（发明人：张会朋;邓荣森;王涛;陈峰;刘明月）
