公布日：2022.10.25
申请日：2022.07.20
分类号：C02F1/52(2006.01)I
摘要
本发明公开了一种餐厨垃圾的废水浓缩液的高效处理装置，自右向左依次包括絮凝池和储水箱，絮凝池和储水箱之间连接有进水管，絮凝池内部设置有搅拌组件，搅拌组件主要由水动力组件驱动旋转，絮凝池的上端套接有封盖，封盖上固定安装有药水筒，药水筒内部设置有添药组件，储水箱内部设置有抽水组件，且储水箱的顶部固定连接有安装座，安装座上设置有杠杆调节组件，安装座的左侧固定设置有立板，立板上转动安装有中心轴，中心轴上安装有联动机构，抽水组件与添药组件在杠杆调节组件以及联动机构的配合作用下进行同步活塞运动。本发明可以保证药物与垃圾液量始终按照一定的比例进行添加混合，避免出现定量添加出现药物过多过少的现象。
权利要求书

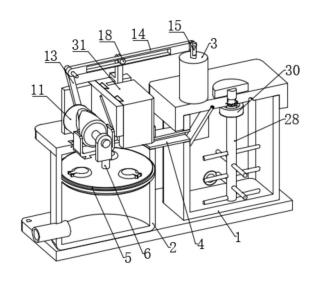

1.一种餐厨垃圾的废水浓缩液的高效处理装置，自右向左依次包括絮凝池(1)和储水箱(2)，其特征在于：絮凝池(1)和储水箱(2)之间连接有进水管(4)，所述絮凝池(1)内部设置有搅拌组件，搅拌组件主要由水动力组件驱动旋转，絮凝池(1)的上端套接有封盖，封盖上固定安装有药水筒(3)，所述药水筒(3)内部设置有添药组件，所述储水箱(2)内部设置有抽水组件，且储水箱(2)的顶部固定连接有安装座(31)，安装座(31)上设置有杠杆调节组件，安装座(31)的左侧固定设置有立板，立板上转动安装有中心轴(12)，所述中心轴(12)上安装有联动机构，抽水组件与添药组件在杠杆调节组件以及联动机构的配合作用下进行同步活塞运动。
2.根据权利要求1所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述搅拌组件包括搅拌杆(28)，搅拌杆(28)下半部外壁均匀设置有多个搅拌叶(29)，搅拌杆(28)的上端伸入封盖内并固定套接有从动轮(27)，封盖的下端面固定连接有加固套(30)，加固套(30)套接在搅拌杆(28)的外部。
3.根据权利要求2所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述封盖的内部设置有容纳从动轮(27)的配合槽，从动轮(27)的后侧啮合连接从动齿板(26)，从动齿板(26)的上端面固定粘接有移动齿条(25)，移动齿条(25)的上端啮合连接有直齿轮(24)，直齿轮(24)的上端啮合连接有固定齿条(32)，固定齿条(32)固定设置在配合槽的上端壁上，且固定齿条(32)与移动齿条(25)之间设置有主动齿板(23)，直齿轮(24)通过销轴转动安装在主动齿板(23)上，主动齿板(23)的下端面啮合连接有主动轮(22)，主动轮(22)通过长轴转动安装在封盖上，长轴远离主动轮(22)的一端固定套接有接触封板(21)。
4.根据权利要求3所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述接触封板(21)倾斜设置在进水管(4)的开口处，且接触封板(21)的两侧均抵触连接有侧挡板(20)，侧挡板(20)的顶部固定连接封盖的下端面，侧挡板(20)的与絮凝池(1)接触连接。
5.根据权利要求1所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述药水筒(3)的后侧上端固定安装有添药管(17)，添药管(17)远离药水筒(3)的一端贯穿封盖并伸入到絮凝池(1)中，药水筒(3)内的添药组件包括第二拉杆(15)和第二活塞盘(16)，所述第二活塞盘(16)上设置有三个通孔，每个通孔处均设置有单向阀，第二拉杆(15)一端固定连接第二活塞盘(16)，第二拉杆(15)另一端贯穿药水筒(3)的顶壁并连接于杠杆调节组件。
6.根据权利要求5所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述杠杆调节组件包括偏心杆(13)、转杆(14)、活动柱(18)以及h形支撑杆(19)，转杆(14)的两端依次通过销轴转动连接第二拉杆(15)以及偏心杆(13)，且转杆(14)上开设有容纳活动柱(18)的矩形通槽(1401)，活动柱(18)固定连接h形支撑杆(19)。
7.根据权利要求6所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述h形支撑杆(19)限位滑动骑设在安装座(31)上，且h形支撑杆(19)上插设有定位螺杆(1901)，安装座(31)的前端壁开设有与定位螺杆(1901)相配合的内螺纹孔。
8.根据权利要求6所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述安装座(31)远离药水筒(3)的一端设置有联动机构，联动机构包括直行立板(7)、拨柱(8)、门形移动板(9)、转筒(11)、中心轴(12)以及偏心杆(13)，偏心杆(13)远离转杆(14)的一端通过销轴偏心设置在转筒(11)的后端面，转筒(11)固定套接在中心轴(12)上，转筒(11)上开设有螺旋槽，门形移动板(9)套接在转筒(11)的下端，且门形移动板(9)内壁面两侧均突出设置有插设在螺旋槽内的凸块(10)。
9.根据权利要8所述的一种餐厨垃圾的废水浓缩液的高效处理装置，其特征在于：所述门形移动板(9)限位滑动安装在储水箱(2)的顶壁上，门形移动板(9)靠近安装座(31)的一端固定连接有拨柱(8)，直行立板(7)一侧固定连接有两组梯形导条，立板(7)另一端开设有容纳拨柱(8)的斜槽(701)，安装座(31)的侧壁上还开设有与梯形导条滑动配合的导槽。
发明内容
本发明的目的在于提供一种四价流感病毒亚单位疫苗用的防震动转运箱，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种餐厨垃圾的废水浓缩液的高效处理装置，自右向左依次包括絮凝池和储水箱，絮凝池和储水箱之间连接有进水管，所述絮凝池内部设置有搅拌组件，搅拌组件主要由水动力组件驱动旋转，絮凝池的上端套接有封盖，封盖上固定安装有药水筒，所述药水筒内部设置有添药组件，所述储水箱内部设置有抽水组件，且储水箱的顶部固定连接有安装座，安装座上设置有杠杆调节组件，安装座的左侧固定设置有立板，立板上转动安装有中心轴，所述中心轴上安装有联动机构，抽水组件与添药组件在杠杆调节组件以及联动机构的配合作用下进行同步活塞运动。
优选的，所述搅拌组件包括搅拌杆，搅拌杆下半部外壁均匀设置有多个搅拌叶，搅拌杆的上端伸入封盖内并固定套接有从动轮，封盖的下端面固定连接有加固套，加固套套接在搅拌杆的外部。
优选的，所述封盖的内部设置有容纳从动轮的配合槽，从动轮的后侧啮合连接从动齿板，从动齿板的上端面固定粘接有移动齿条，移动齿条的上端啮合连接有直齿轮，直齿轮的上端啮合连接有固定齿条，固定齿条固定设置在配合槽的上端壁上，且固定齿条与移动齿条之间设置有主动齿板，直齿轮通过销轴转动安装在主动齿板上，主动齿板的下端面啮合连接有主动轮，主动轮通过长轴转动安装在封盖上，长轴远离主动轮的一端固定套接有接触封板。
优选的，所述接触封板倾斜设置在进水管的开口处，且接触封板的两侧均抵触连接有侧挡板，侧挡板的顶部固定连接封盖的下端面，侧挡板的与絮凝池接触连接。
优选的，所述药水筒的后侧上端固定安装有添药管，添药管远离药水筒的一端贯穿封盖并伸入到絮凝池中，药水筒内的添药组件包括第二拉杆和第二活塞盘，所述第二活塞盘上设置有三个通孔，每个通孔处均设置有单向阀，第二拉杆一端固定连接第二活塞盘，第二拉杆另一端贯穿药水筒的顶壁并连接于杠杆调节组件。
优选的，所述杠杆调节组件包括偏心杆、转杆、活动柱以及h形支撑杆，转杆的两端依次通过销轴转动连接第二拉杆以及偏心杆，且转杆上开设有容纳活动柱的矩形通槽，活动柱固定连接h形支撑杆。
优选的，所述h形支撑杆限位滑动骑设在安装座上，且h形支撑杆上插设有定位螺杆，安装座的前端壁开设有与定位螺杆相配合的内螺纹孔。
优选的，所述安装座远离药水筒的一端设置有联动机构，联动机构包括直行立板、拨柱、门形移动板、转筒、中心轴以及偏心杆，偏心杆远离转杆的一端通过销轴偏心设置在转筒的后端面，转筒固定套接在中心轴上，转筒上开设有螺旋槽，门形移动板套接在转筒的下端，且门形移动板内壁面两侧均突出设置有插设在螺旋槽内的凸块。
优选的，所述门形移动板限位滑动安装在储水箱的顶壁上，门形移动板靠近安装座的一端固定连接有拨柱，直行立板一侧固定连接有两组梯形导条，立板另一端开设有容纳拨柱的斜槽，安装座的侧壁上还开设有与梯形导条滑动配合的导槽。
与现有技术相比，本发明的有益效果是：
1.本发明通过设置杠杆调节组件与联动机构配合使用，能够带动抽水组件与添药组件进行同步活塞运动，使得药物可以随着添加的垃圾液量进行自适应添加，保证药物与垃圾液量始终按照一定的比例进行添加混合，避免出现定量添加出现药物过多过少的现象；
2.本发明通过设置接触封板、主动轮、主动齿板、直齿轮、移动齿条、从动齿板与从动轮配合使用，能够将来自进水管中垃圾浓缩液的水流冲击力转换为搅拌杆的旋转运动，一方面水动力驱动方式，具有节能环保的效果；另一方面，具有及时性和联动性，加药注水过程与搅拌过程是相互推动进行的，一定程度上缩短了絮凝时间；
3.本发明通过将偏心杆偏心设置在转筒上，能够将中心轴的旋转运动转换为转杆的左右往复偏转运动，而通过设置直行立板、斜槽、拨柱以及门形移动板配合使用，能够将中心轴的旋转运动转换为第一拉杆的直线上下往复运动，而第一拉杆又作用于第二活塞盘，使得第二活塞盘能够将储水箱中的浓缩液抽出，并通过进水管流入絮凝池中。
（发明人：张彦敏;江偲;任海波;李佳;艾斯微;李会贤;刘湘伟;司亚楠;蔡晓仪;苏眉;聂凌峰）
