公布日：2022.10.11
申请日：2022.07.07
分类号：C02F11/00(2006.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;B08B9/087(2006.01)I
摘要
本发明涉及废水净化领域，尤其涉及一种废水净化用具有搅拌功能的污泥低温无害化处理装置。技术问题：污泥会结块，污泥内有空腔，导致挤压呈条状时出现断断续续的现象，污泥在从上层传输带掉落到下层传输带上时无法保证百分百实现翻面，进而无法保证污泥条各处均受到干化处理。技术方案：一种废水净化用具有搅拌功能的污泥低温无害化处理装置，包括有引导轮和翻转单元等；翻转单元连接有若干个引导轮。本发明实现了废水净化后产生的污泥的干化处理，先对污泥进行搅拌使得结块的污泥变碎，而后再对污泥进行挤压呈条状，避免出现泥条断断续续的现象，并对堆积的污泥进行分散处理，防止堆叠的污泥无法受到干化处理，然后对污泥条进行干化处理。
权利要求书

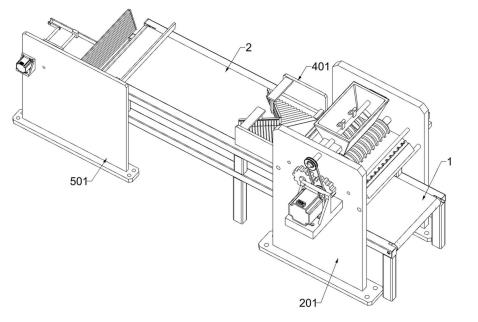

1.一种废水净化用具有搅拌功能的污泥低温无害化处理装置，包括有第一电动传输带（1）、第二电动传输带（2）和挤出单元；第一电动传输带（1）外侧右部设置有挤出单元，挤出单元用于将污泥挤压成条状；第一电动传输带（1）上侧固定连接有第二电动传输带（2）；其特征是，还包括有引导轮（5010）、搅拌单元、防堆叠单元、翻转单元和清理单元；挤出单元连接有搅拌单元，搅拌单元用于对污泥进行搅拌；第二电动传输带（2）上侧中部连接有两个防堆叠单元，并且两个防堆叠单元呈前后对称设置，防堆叠单元用于防止泥条堆叠；第一电动传输带（1）外侧左部设置有翻转单元；翻转单元连接有若干个引导轮（5010），翻转单元用于驱动若干个引导轮（5010）将泥条翻转一百八十度；挤出单元连接有两个清理单元，并且两个清理单元呈左右对称设置，清理单元用于清理挤出单元；挤出单元包括有第一安装架（201）、第一电机（202）、第一传动轴（203）、第一挤出辊（204）、第一齿轮（205）、第二传动轴（206）、第二齿轮（207）、第二挤出辊（208）和进料斗（209）；第一电动传输带（1）右部前方和右方分别设置有一个第一安装架（201）；两个第一安装架（201）之间中部转动连接有第一传动轴（203）和第二传动轴（206），并且第二传动轴（206）位于第一传动轴（203）的左方；两个第一安装架（201）之间中部固定连接有进料斗（209），并且进料斗（209）位于第一传动轴（203）和第二传动轴（206）的上方；第一电机（202）输出轴与第一传动轴（203）进行固定连接；第一传动轴（203）外表面前部固定连接有第一齿轮（205）；第一传动轴（203）外表面后部固定连接有第一挤出辊（204）；第二传动轴（206）外表面前部固定连接有第二齿轮（207）；第二传动轴（206）外表面后部固定连接有第二挤出辊（208）；第二齿轮（207）与第一齿轮（205）啮合；两个第一安装架（201）连接有清理单元；第一传动轴（203）与搅拌单元连接；进料斗（209）与搅拌单元连接；第二挤出辊（208）和第一挤出辊（204）外表面均设置有若干个凸条，用于将污泥挤出成条状；后方的防堆叠单元包括有第一安装板（401）、第二安装板（402）、引导板（403）、第三安装板（404）、第四安装板（405）、第一电动导轮（406）、第五安装板（407）和第二电动导轮（408）；第二电动传输带（2）上侧中后部固定连接有第一安装板（401）；第一安装板（401）前侧右部固定连接有第二安装板（402）；第二安装板（402）前侧固定连接有引导板（403）；第一安装板（401）前侧左部固定连接有第三安装板（404）；第三安装板（404）下侧前部固定连接有第四安装板（405）和第五安装板（407），并且第五安装板（407）位于第四安装板（405）的前方；第四安装板（405）后侧转动连接有若干个第一电动导轮（406）；第五安装板（407）下侧转动连接有若干个第二电动导轮（408）；翻转单元包括有第二安装架（501）、第二电机（502）、第六安装板（503）、第四传动轴（504）、第七传动轴（505）、连杆（506）、直滑板（507）、直滑轨（508）、第七安装板（509）、电动滑轨（5011）、电动滑块（5012）、挡板（5013）和凸块（5014）；第一电动传输带（1）左部前方设置有一个第二安装架（501）；第二安装架（501）前侧左部固定连接有第二电机（502）；第二安装架（501）后侧左部固定连接有第六安装板（503）；第六安装板（503）和第二安装架（501）之间转动连接有第四传动轴（504）和第七传动轴（505），并且第四传动轴（504）位于第七传动轴（505）的左方；第四传动轴（504）外表面后部固定连接有连杆（506）；连杆（506）通过转轴连接有直滑板（507）；第七传动轴（505）外表面后部转动连接有直滑轨（508）；直滑板（507）与直滑轨（508）进行滑动连接；直滑板（507）右部通过扭力弹簧转轴连接有第七安装板（509）；第七安装板（509）右部与若干个引导轮（5010）进行转动连接；第二安装架（501）后侧右部固定连接有电动滑轨（5011）；电动滑轨（5011）上滑动连接有电动滑块（5012）；电动滑块（5012）后侧固定连接有挡板（5013）；第一电动传输带（1）上侧右部固定连接有两个凸块（5014），并且两个凸块（5014）呈前后对称设置。
2.根据权利要求1所述的一种废水净化用具有搅拌功能的污泥低温无害化处理装置，其特征是，第一电动传输带（1）和第二电动传输带（2）上的传输带均可透气。
3.根据权利要求1所述的一种废水净化用具有搅拌功能的污泥低温无害化处理装置，其特征是，第一电动传输带（1）左部设置呈倾斜。
4.根据权利要求3所述的一种废水净化用具有搅拌功能的污泥低温无害化处理装置，其特征是，搅拌单元包括有第一传动轮（301）、第三传动轴（302）、第二传动轮（303）和搅拌板（304）；第一传动轴（203）外表面左部固定连接有第一传动轮（301），并且第一传动轮（301）位于第一齿轮（205）的前方；进料斗（209）中部转动连接有第三传动轴（302）；第三传动轴（302）外表面右部固定连接有若干个搅拌板（304）；第三传动轴（302）外表面左部固定连接有第二传动轮（303）；第一传动轮（301）外环面通过皮带与第二传动轮（303）进行传动连接。
5.根据权利要求4所述的一种废水净化用具有搅拌功能的污泥低温无害化处理装置，其特征是，引导板（403）前部设置呈斜面，用于分离堆叠的泥条。
6.根据权利要求5所述的一种废水净化用具有搅拌功能的污泥低温无害化处理装置，其特征是，第七安装板（509）设置呈倾斜状。
发明内容
为了克服污泥会结块，污泥内有空腔，导致挤压呈条状时出现断断续续的现象，污泥在从上层传输带掉落到下层传输带上时无法保证百分百实现翻面，进而无法保证污泥条各处均受到干化处理的缺点，本发明提供一种废水净化用具有搅拌功能的污泥低温无害化处理装置。
技术方案：一种废水净化用具有搅拌功能的污泥低温无害化处理装置，包括有第一电动传输带、第二电动传输带和挤出单元；第一电动传输带外侧右部设置有挤出单元，挤出单元用于将污泥挤压成条状；第一电动传输带上侧固定连接有第二电动传输带；还包括有引导轮、搅拌单元、防堆叠单元、翻转单元和清理单元；挤出单元连接有搅拌单元，搅拌单元用于对污泥进行搅拌；第二电动传输带上侧中部连接有两个防堆叠单元，并且两个防堆叠单元呈前后对称设置，防堆叠单元用于防止泥条堆叠；第一电动传输带外侧左部设置有翻转单元；翻转单元连接有若干个引导轮，翻转单元用于驱动若干个引导轮将泥条翻转一百八十度；挤出单元连接有两个清理单元，并且两个清理单元呈左右对称设置，清理单元用于清理挤出单元。
此外，特别优选的是，第一电动传输带和第二电动传输带上的传输带均可透气。
此外，特别优选的是，第一电动传输带左部设置呈倾斜。
此外，特别优选的是，挤出单元包括有第一安装架、第一电机、第一传动轴、第一挤出辊、第一齿轮、第二传动轴、第二齿轮、第二挤出辊和进料斗；第一电动传输带右部前方和右方分别设置有一个第一安装架；两个第一安装架之间中部转动连接有第一传动轴和第二传动轴，并且第二传动轴位于第一传动轴的左方；两个第一安装架之间中部固定连接有进料斗，并且进料斗位于第一传动轴和第二传动轴的上方；第一电机输出轴与第一传动轴进行固定连接；第一传动轴外表面前部固定连接有第一齿轮；第一传动轴外表面后部固定连接有第一挤出辊；第二传动轴外表面前部固定连接有第二齿轮；第二传动轴外表面后部固定连接有第二挤出辊；第二齿轮与第一齿轮啮合；两个第一安装架连接有清理单元；第一传动轴与搅拌单元连接；进料斗与搅拌单元连接。
此外，特别优选的是，第二挤出辊和第一挤出辊外表面均设置有若干个凸条，用于将污泥挤出成条状。
此外，特别优选的是，搅拌单元包括有第一传动轮、第三传动轴、第二传动轮和搅拌板；第一传动轴外表面左部固定连接有第一传动轮，并且第一传动轮位于第一齿轮的前方；进料斗中部转动连接有第三传动轴；第三传动轴外表面右部固定连接有若干个搅拌板；第三传动轴外表面左部固定连接有第二传动轮；第一传动轮外环面通过皮带与第二传动轮进行传动连接。
此外，特别优选的是，后方的防堆叠单元包括有第一安装板、第二安装板、引导板、第三安装板、第四安装板、第一电动导轮、第五安装板和第二电动导轮；第二电动传输带上侧中后部固定连接有第一安装板；第一安装板前侧右部固定连接有第二安装板；第二安装板前侧固定连接有引导板；第一安装板前侧左部固定连接有第三安装板；第三安装板下侧前部固定连接有第四安装板和第五安装板，并且第五安装板位于第四安装板的前方；第四安装板后侧转动连接有若干个第一电动导轮；第五安装板下侧转动连接有若干个第二电动导轮。
此外，特别优选的是，引导板前部设置呈斜面，用于分离堆叠的泥条。
此外，特别优选的是，翻转单元包括有第二安装架、第二电机、第六安装板、第四传动轴、第七传动轴、连杆、直滑板、直滑轨、第七安装板、电动滑轨、电动滑块、挡板和凸块；第一电动传输带左部前方设置有一个第二安装架；第二安装架前侧左部固定连接有第二电机；第二安装架后侧左部固定连接有第六安装板；第六安装板和第二安装架之间转动连接有第四传动轴和第七传动轴，并且第四传动轴位于第七传动轴的左方；第四传动轴外表面后部固定连接有连杆；连杆通过转轴连接有直滑板；第七传动轴外表面后部转动连接有直滑轨；直滑板与直滑轨进行滑动连接；直滑板右部通过扭力弹簧转轴连接有第七安装板；第七安装板右部与若干个引导轮进行转动连接；第二安装架后侧右部固定连接有电动滑轨；电动滑轨上滑动连接有电动滑块；电动滑块后侧固定连接有挡板；第一电动传输带上侧右部固定连接有两个凸块，并且两个凸块呈前后对称设置。
此外，特别优选的是，第七安装板设置呈倾斜状。
有益效果：本发明实现了废水净化后产生的污泥的干化处理，先对污泥进行搅拌使得结块的污泥变碎，而后再对污泥进行挤压呈条状，避免出现泥条断断续续的现象，并对堆积的污泥进行分散处理，防止堆叠的污泥无法受到干化处理，然后对污泥条进行干化处理，另外通过引导轮的作用保证污泥条进行百分百翻面，进而保证污泥条各处均受到干化处理。
（发明人：刘军）
