公布日：2022.12.02
申请日：2022.09.13
分类号：C02F9/12(2006.01)I;B08B1/00(2006.01)I;C02F101/20(2006.01)N
摘要
本发明涉及一种工业废水处理设备，尤其涉及一种含有重金属工业废水的节能环保处理设备。本发明提供一种便于控制重金属捕捉剂下料量的含有重金属工业废水的节能环保处理设备。本发明提供了这样一种含有重金属工业废水的节能环保处理设备，包括有底座、固定框、圆框、固定座和处理箱，底座上固接有固定框，固定框顶部连接并连通有圆框，圆框左侧固接有固定座，圆框顶部放置有处理箱，处理箱与固定座转动式连接。通过扭动转动件带动转轮转动，转轮转动能够将部分重金属捕捉剂通过下部的连接管带入处理箱内，通过控制扭动转动件的圈数，能够控制重金属捕捉剂的下料量，达到了便于控制重金属捕捉剂下料量的目的。
权利要求书

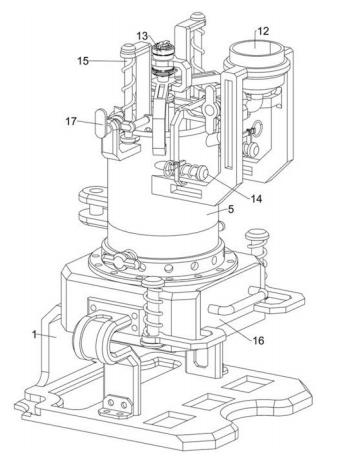

1.一种含有重金属工业废水的节能环保处理设备，包括有底座（1）、固定框（2）、圆框（3）、固定座（4）、处理箱（5）、挡板（6）、磁环（7）、滤网（8）、阀门（9）和第一扭力弹簧（10），底座（1）上固接有固定框（2），固定框（2）顶部连接并连通有圆框（3），圆框（3）左侧固接有固定座（4），圆框（3）顶部放置有处理箱（5），处理箱（5）与固定座（4）转动式连接，处理箱（5）与圆框（3）之间滑动式设置有挡板（6），处理箱（5）内圈固接有磁环（7），固定框（2）内固接有滤网（8），圆框（3）上转动式设置有阀门（9），阀门（9）前后两部与圆框（3）外壁之间均连接有第一扭力弹簧（10），第一扭力弹簧（10）套在阀门（9）前后两部，其特征在于，还包括有下料机构（12）和搅拌机构（13），处理箱（5）上设置有用于控制重金属捕捉剂下料量的下料机构（12），处理箱（5）上设置有用于搅拌废水的搅拌机构（13）。
2.根据权利要求1所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，下料机构（12）包括有支撑架（1201）、下料筒（1202）、支撑块（1203）、转动件（1204）、转轮（1205）、壳体（1206）、第二扭力弹簧（1207）和连接管（1208），处理箱（5）右侧固接有支撑架（1201），支撑架（1201）上部固接有下料筒（1202），支撑架（1201）上部前后对称固接有支撑块（1203），两个支撑块（1203）之间转动式设置有转动件（1204），转动件（1204）中部键连接有转轮（1205），转动件（1204）中部套接有壳体（1206），转轮（1205）位于壳体（1206）内，支撑块（1203）与转动件（1204）之间连接有第二扭力弹簧（1207），第二扭力弹簧（1207）套在转动件（1204）前后两部，壳体（1206）底部与处理箱（5）之间连接并连通有连接管（1208），壳体（1206）右侧与下料筒（1202）底部之间也连接并连通有连接管（1208）。
3.根据权利要求2所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，搅拌机构（13）包括有安装架（1301）、电机（1302）和搅拌架（1303），处理箱（5）右侧固接有安装架（1301），安装架（1301）上安装有电机（1302），电机（1302）的输出轴上通过联轴器设置有搅拌架（1303），搅拌架（1303）位于处理箱（5）内。
4.根据权利要求3所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，还包括有用于自动控制重金属捕捉剂出料的出料机构（14），出料机构（14）包括有凸轮（1401）、导杆（1402）、滑动架（1403）、第一弹性件（1404）、支撑杆（1405）和卡杆（1406），搅拌架（1303）上部键连接有凸轮（1401），处理箱（5）右侧前后对称固接有导杆（1402），两根导杆（1402）之间滑动式设置有滑动架（1403），滑动架（1403）向右移动能够挤压转动件（1204）转动，导杆（1402）与滑动架（1403）之间连接有第一弹性件（1404），第一弹性件（1404）套在导杆（1402）上，支撑架（1201）前后两侧均固接有支撑杆（1405），支撑杆（1405）上滑动式设置有卡杆（1406），卡杆（1406）用于卡住滑动架（1403）。
5.根据权利要求4所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，还包括有用于刮除磁环（7）内圈吸附的金属的刮除机构（15），刮除机构（15）包括有导向杆（1501）、滑动杆（1502）、刮环（1503）和第二弹性件（1504），处理箱（5）左右两侧均固接有导向杆（1501），导向杆（1501）上滑动式设置有滑动杆（1502），两根滑动杆（1502）底部之间固接有刮环（1503），刮环（1503）用于刮除磁环（7）内圈吸附的金属碎屑，滑动杆（1502）与相近的导向杆（1501）之间连接有第二弹性件（1504），第二弹性件（1504）套在导向杆（1501）上。
6.根据权利要求5所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，还包括有用于对固定框（2）进行开合的开合机构（16），开合机构（16）包括有圆杆（1601），连接杆（1602）、方形板（1603）和第三弹性件（1604），固定框（2）前后两侧均固接有圆杆（1601），圆杆（1601）上滑动式设置有连接杆（1602），两根连接杆（1602）之间连接有方形板（1603），方形板（1603）用于挡住固定框（2）右侧，连接杆（1602）与相近的圆杆（1601）之间连接有第三弹性件（1604），第三弹性件（1604）套在圆杆（1601）上。
7.根据权利要求6所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，还包括有用于对挡板（6）进行锁紧的锁紧机构（17），锁紧机构（17）包括有支撑座（1701）、滑杆（1702）、卡块（1703）和第四弹性件（1704），处理箱（5）前侧固接有支撑座（1701），支撑座（1701）上滑动式设置有滑杆（1702），滑杆（1702）后端固接有卡块（1703），挡板（6）前侧开有两个卡槽（1705），挡板（6）向上移动能够使卡块（1703）卡入卡槽（1705）内，卡块（1703）与支撑座（1701）之间连接有第四弹性件（1704），第四弹性件（1704）套在滑杆（1702）上。
8.根据权利要求7所述的一种含有重金属工业废水的节能环保处理设备，其特征在于，还包括有下料斗（11），固定框（2）底部连接并连通有下料斗（11）。
发明内容
为了克服上述专利不便于控制重金属捕捉剂的下料量的缺点，技术问题为：提供一种便于控制重金属捕捉剂下料量的含有重金属工业废水的节能环保处理设备。
本发明通过以下技术途径实现：一种含有重金属工业废水的节能环保处理设备，包括有底座、固定框、圆框、固定座、处理箱、挡板、磁环、滤网、阀门、第一扭力弹簧、下料机构和搅拌机构，底座上固接有固定框，固定框顶部连接并连通有圆框，圆框左侧固接有固定座，圆框顶部放置有处理箱，处理箱与固定座转动式连接，处理箱与圆框之间滑动式设置有挡板，处理箱内圈固接有磁环，固定框内固接有滤网，圆框上转动式设置有阀门，阀门前后两部与圆框外壁之间均连接有第一扭力弹簧，第一扭力弹簧套在阀门前后两部，处理箱上设置有用于控制重金属捕捉剂下料量的下料机构，处理箱上设置有用于搅拌废水的搅拌机构。
进一步说明，下料机构包括有支撑架、下料筒、支撑块、转动件、转轮、壳体、第二扭力弹簧和连接管，处理箱右侧固接有支撑架，支撑架上部固接有下料筒，支撑架上部前后对称固接有支撑块，两个支撑块之间转动式设置有转动件，转动件中部键连接有转轮，转动件中部套接有壳体，转轮位于壳体内，支撑块与转动件之间连接有第二扭力弹簧，第二扭力弹簧套在转动件前后两部，壳体底部与处理箱之间连接并连通有连接管，壳体右侧与下料筒底部之间也连接并连通有连接管。
进一步说明，搅拌机构包括有安装架、电机和搅拌架，处理箱右侧固接有安装架，安装架上安装有电机，电机的输出轴上通过联轴器设置有搅拌架，搅拌架位于处理箱内。
进一步说明，还包括有用于自动控制重金属捕捉剂出料的出料机构，出料机构包括有凸轮、导杆、滑动架、第一弹性件、支撑杆和卡杆，搅拌架上部键连接有凸轮，处理箱右侧前后对称固接有导杆，两根导杆之间滑动式设置有滑动架，滑动架向右移动能够挤压转动件转动，导杆与滑动架之间连接有第一弹性件，第一弹性件套在导杆上，支撑架前后两侧均固接有支撑杆，支撑杆上滑动式设置有卡杆，卡杆用于卡住滑动架。
进一步说明，还包括有用于刮除磁环内圈吸附的金属的刮除机构，刮除机构包括有导向杆、滑动杆、刮环和第二弹性件，处理箱左右两侧均固接有导向杆，导向杆上滑动式设置有滑动杆，两根滑动杆底部之间固接有刮环，刮环用于刮除磁环内圈吸附的金属碎屑，滑动杆与相近的导向杆之间连接有第二弹性件，第二弹性件套在导向杆上。
进一步说明，还包括有用于对固定框进行开合的开合机构，开合机构包括有圆杆，连接杆、方形板和第三弹性件，固定框前后两侧均固接有圆杆，圆杆上滑动式设置有连接杆，两根连接杆之间连接有方形板，方形板用于挡住固定框右侧，连接杆与相近的圆杆之间连接有第三弹性件，第三弹性件套在圆杆上。
进一步说明，还包括有用于对挡板进行锁紧的锁紧机构，锁紧机构包括有支撑座、滑杆、卡块和第四弹性件，处理箱前侧固接有支撑座，支撑座上滑动式设置有滑杆，滑杆后端固接有卡块，挡板前侧开有两个卡槽，挡板向上移动能够使卡块卡入卡槽内，卡块与支撑座之间连接有第四弹性件，第四弹性件套在滑杆上。
进一步说明，还包括有下料斗，固定框底部连接并连通有下料斗。
采用了上述对本发明结构的描述可知，本发明的设计出发点、理念及优点是：1、通过扭动转动件带动转轮转动，转轮转动能够将部分重金属捕捉剂通过下部的连接管带入处理箱内，通过控制扭动转动件的圈数，能够控制重金属捕捉剂的下料量，达到了便于控制重金属捕捉剂下料量的目的。
2、通过将滑动杆向下按压带动刮环向下移动，刮环向下移动能够对磁环内圈吸附的金属物质进行刮除，达到了便于对磁环内圈吸附的金属物质进行清理的目的。
3、通过向上移动方形板，使得固定框右侧不再被挡住，从而能够对滤网进行清理，通过松开方形板，能够使第二弹性件通过连接杆带动方形板向下移动重新将固定框右侧挡住，从而能够防止在废水进行处理时，废水从固定框内溅射出。
4、通过将挡板向上移动，使得卡槽与卡块对齐，能够使第四弹性件复位带动卡块向后移动卡入卡槽内将挡板固定，进而无需工作人员持续将挡板拉住，方便工作人员对磁环上的金属物质进行清理。
（发明人：蒋小友;唐乾茂;张梅;王二涛;魏永育;刘茵）
