公布日：2022.11.01
申请日：2022.08.31
分类号：C02F9/02(2006.01)I;C02F103/20(2006.01)N
摘要
本发明公开了一种畜禽养殖废水过滤分离方法及系统，本发明提出的畜禽养殖废水过滤分离方法能够对有效对养殖废水的进行净化过滤；具体工作原理为：先将养殖废水经过预处理后引入第一罐；然后在第二泵的作用下，养殖废水充满于第一主管、第二主管和各第一陶瓷膜管组，在第一泵的作用下，养殖废水在第一主管、第二主管和各第一陶瓷膜管组之间循环流动，并通过第一陶瓷膜管组的过滤作用进行净化过滤，第二罐中为初步净化后的清水，已经滤除了颗粒较大的固体悬浮物、有机物、微生物和病菌等；然后通过第二过滤设备对第二罐中初步过滤后的清水进行精密过滤，以进一步提升对于养殖废水的净化过滤效果。
权利要求书
1.一种畜禽养殖废水过滤分离方法，其特征在于，应用于畜禽养殖废水过滤分离系统；所述系统包括第一过滤设备和第二过滤设备；所述第一过滤设备包括第一罐、第二罐、第一陶瓷膜管组、第一主管、第二主管、第一泵、第二泵、第一进管和第一出管；所述第一罐用于储存经过预处理后的养殖废水；所述第一陶瓷膜管组的数量为多个；所述第一陶瓷膜管组包括第一陶瓷膜管过滤器和第二陶瓷膜管过滤器；第一陶瓷膜管过滤器的进水口连通于所述第一主管；第一陶瓷膜管过滤器的出水口连通于第二陶瓷膜管过滤器的进水口；第二陶瓷膜管过滤器的出水口连通于所述第二主管；所述第一泵的进口端连通于所述第一主管；所述第一泵的出口端连通于所述第二主管；所述第一进管的一端连通于所述第一主管；所述第一进管的另一端连通于所述第一罐；所述第一进管设置有所述第二泵；各所述第一陶瓷膜管过滤器的滤出口均连通于第一集水管；各所述第二陶瓷膜管过滤器的滤出口均连通于第二集水管；所述第一集水管和所述第二集水管均连通于所述第一出管的一端；所述第一出管的另一端连通于所述第二罐；所述方法，包括：启动所述第二泵，以使预处理后的养殖废水通过所述第一进管进入所述第一主管，并充满于所述第一主管、所述第二主管和各所述第一陶瓷膜管组；启动所述第一泵，以使养殖废水在所述第一主管、所述第二主管和各所述第一陶瓷膜管组之间循环流动，并通过所述第一陶瓷膜管组进行净化过滤；开启所述第一出管，在养殖废水的循环流动过程中通过所述第一出管排出经所述第一陶瓷膜管组过滤后的清水；将所述第一出管排出的过滤后的清水存入所述第二罐；通过所述第二过滤设备对所述第二罐中的清水进行精密过滤。
2.根据权利要求1所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第一过滤设备还包括第三罐和第二出管；所述第二出管的一端与所述第一主管连通；所述第二出管的另一端连通于所述第三罐；所述方法，还包括：通过所述第二出管排出经所述第一陶瓷膜管组过滤后剩下的废水；通过所述第三罐储存经所述第一陶瓷膜管组过滤后剩下的废水。
3.根据权利要求2所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第一过滤设备还包括第四罐、第二进管、第三出管和第四出管；所述第四罐用于储存清洗用清水；所述第二进管的一端连通于所述第四罐；所述第二进管的另一端连通于所述第一进管，且所述第二进管与所述第一进管的连通点位于所述第一泵的进水侧；所述第三出管连通于所述第一出管；所述第四出管连通于所述第二出管；所述方法，还包括：将所述第一主管、所述第二主管和各所述第一陶瓷膜管组中的养殖废水完全排出；开启所述第二进管，并关闭所述第一罐和所述第一进管之间的连通，以使清水进入所述第一进管，并最终充满于所述第一主管、所述第二主管和各所述第一陶瓷膜管组；启动所述第二泵，以使清水冲刷并疏通所述第一陶瓷膜管组的滤孔；通过所述第三出管排出清洗用清水冲刷所述第一陶瓷膜管组后的过滤液；通过所述第四出管排出清洗用清水冲刷所述第一陶瓷膜管组后剩下的废液。
4.根据权利要求3所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第一进管设置有第一电磁阀；所述第二进管和所述第一进管的连通点位于所述第一电磁阀和所述第一泵之间；所述第二进管设置有第二电磁阀。
5.根据权利要求4所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第一出管设置有第一电磁流量计；所述第一出管设置有第三电磁阀；所述第三出管设置有第四电磁阀；所述第三出管和所述第一出管的连通点位于所述第一电磁流量计和所述第三电磁阀之间。
6.根据权利要求2所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第二过滤设备包括第四进管、汇集管、第五出管、保安过滤器、纳滤膜管组、进水泵、连通管、进水管和第六出管；所述第四进管的一端连通于所述第二罐；所述第四进管的另一端连通于所述保安过滤器的进口端；所述进水泵设置于所述第四进管；所述保安过滤器的出口端连通有所述连通管；所述连通管连通于所述进水管；所述进水管连通于纳滤膜管组的进水口；所述汇集管连通于所述纳滤膜管组的滤出口；所述第五出管连通于所述汇集管；所述第六出管连通于所述纳滤膜管组的出水口；所述通过所述第二过滤设备对所述第二罐中的清水进行精密过滤，包括：启动进水泵，以使所述第二罐中的清水通过第四进管进入保安过滤器进行过滤；保安过滤器过滤后的清水通过连通管和进水管进入纳滤膜管组进行再次过滤；将通过纳滤膜管组过滤后的清水汇集于汇集管，并通过第五出管排出；将通过纳滤膜管组过滤后的滤渣液通过第六出管排出。
7.根据权利要求6所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第二过滤设备还包括第五罐；所述第五出管和所述第五罐连通；所述第六出管和所述第三罐连通；所述方法，还包括：通过所述第五罐储存通过纳滤膜管组过滤后的清水；通过所述第三罐储存通过纳滤膜管组过滤后的滤渣液。
8.根据权利要求7所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述纳滤膜管组包括第一纳滤膜管过滤器、第二纳滤膜管过滤器、第三纳滤膜管过滤器和第四纳滤膜管过滤器；所述进水管连通于所述第一纳滤膜管过滤器的进水口；所述第一纳滤膜管过滤器的出水口连通于所述第二纳滤膜管过滤器的进水口；所述第二纳滤膜管过滤器的出水口连通于所述第三纳滤膜管过滤器的进水口；所述第三纳滤膜管过滤器的出水口连通于所述第四纳滤膜管过滤器的进水口；所述第四纳滤膜管过滤器的出水口连通于所述第六出管。
9.根据权利要求8所述的一种畜禽养殖废水过滤分离方法，其特征在于，所述第一纳滤膜管过滤器的滤出口、所述第二纳滤膜管过滤器的滤出口、所述第三纳滤膜管过滤器的滤出口和所述第四纳滤膜管过滤器的滤出口均连通于所述汇集管。
10.一种畜禽养殖废水过滤分离系统，其特征在于，应用于如权利要求1 9中任一项所述的畜禽养殖废水过滤分离方法；所述系统包括第一过滤设备和第二过滤设备；所述第一过滤设备包括第一罐、第二罐、第一陶瓷膜管组、第一主管、第二主管、第一泵、第二泵、第一进管和第一出管；所述第一罐用于储存经过预处理后的养殖废水；所述第一陶瓷膜管组的数量为多个；所述第一陶瓷膜管组包括第一陶瓷膜管过滤器和第二陶瓷膜管过滤器；第一陶瓷膜管过滤器的进水口连通于所述第一主管；第一陶瓷膜管过滤器的出水口连通于第二陶瓷膜管过滤器的进水口；第二陶瓷膜管过滤器的出水口连通于所述第二主管；所述第一泵的进口端连通于所述第一主管；所述第一泵的出口端连通于所述第二主管；所述第一进管的一端连通于所述第一主管；所述第一进管的另一端连通于所述第一罐；所述第一进管设置有所述第二泵；各所述第一陶瓷膜管过滤器的滤出口均连通于第一集水管；各所述第二陶瓷膜管过滤器的滤出口均连通于第二集水管；所述第一集水管和所述第二集水管均连通于所述第一出管的一端；所述第一出管的另一端连通于所述第二罐。
发明内容
本发明的主要目的是提供一种畜禽养殖废水过滤分离方法及系统，旨在解决传统的用于畜禽养殖废水处理的设备的净化过滤效果有待提升的问题。
本发明提出的技术方案为：
一种畜禽养殖废水过滤分离方法，应用于畜禽养殖废水过滤分离系统；所述系统包括第一过滤设备和第二过滤设备；所述第一过滤设备包括第一罐、第二罐、第一陶瓷膜管组、第一主管、第二主管、第一泵、第二泵、第一进管和第一出管；所述第一罐用于储存经过预处理后的养殖废水；所述第一陶瓷膜管组的数量为多个；所述第一陶瓷膜管组包括第一陶瓷膜管过滤器和第二陶瓷膜管过滤器；第一陶瓷膜管过滤器的进水口连通于所述第一主管；第一陶瓷膜管过滤器的出水口连通于第二陶瓷膜管过滤器的进水口；第二陶瓷膜管过滤器的出水口连通于所述第二主管；所述第一泵的进口端连通于所述第一主管；所述第一泵的出口端连通于所述第二主管；所述第一进管的一端连通于所述第一主管；所述第一进管的另一端连通于所述第一罐；所述第一进管设置有所述第二泵；各所述第一陶瓷膜管过滤器的滤出口均连通于第一集水管；各所述第二陶瓷膜管过滤器的滤出口均连通于第二集水管；所述第一集水管和所述第二集水管均连通于所述第一出管的一端；所述第一出管的另一端连通于所述第二罐；所述方法，包括：

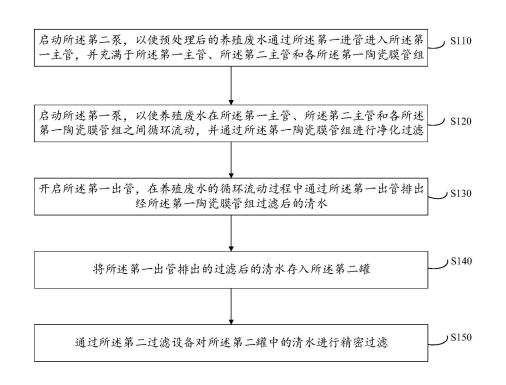

启动所述第二泵，以使预处理后的养殖废水通过所述第一进管进入所述第一主管，并充满于所述第一主管、所述第二主管和各所述第一陶瓷膜管组；
启动所述第一泵，以使养殖废水在所述第一主管、所述第二主管和各所述第一陶瓷膜管组之间循环流动，并通过所述第一陶瓷膜管组进行净化过滤；
开启所述第一出管，在养殖废水的循环流动过程中通过所述第一出管排出经所述第一陶瓷膜管组过滤后的清水；
将所述第一出管排出的过滤后的清水存入所述第二罐；
通过所述第二过滤设备对所述第二罐中的清水进行精密过滤。
优选的，所述第一过滤设备还包括第三罐和第二出管；所述第二出管的一端与所述第一主管连通；所述第二出管的另一端连通于所述第三罐；所述方法，还包括：
通过所述第二出管排出经所述第一陶瓷膜管组过滤后剩下的废水；
通过所述第三罐储存经所述第一陶瓷膜管组过滤后剩下的废水。
优选的，所述第一过滤设备还包括第四罐、第二进管、第三出管和第四出管；所述第四罐用于储存清洗用清水；所述第二进管的一端连通于所述第四罐；所述第二进管的另一端连通于所述第一进管，且所述第二进管与所述第一进管的连通点位于所述第一泵的进水侧；所述第三出管连通于所述第一出管；所述第四出管连通于所述第二出管；所述方法，还包括：
将所述第一主管、所述第二主管和各所述第一陶瓷膜管组中的养殖废水完全排出；
开启所述第二进管，并关闭所述第一罐和所述第一进管之间的连通，以使清水进入所述第一进管，并最终充满于所述第一主管、所述第二主管和各所述第一陶瓷膜管组；
启动所述第二泵，以使清水冲刷并疏通所述第一陶瓷膜管组的滤孔；
通过所述第三出管排出清洗用清水冲刷所述第一陶瓷膜管组后的过滤液；
通过所述第四出管排出清洗用清水冲刷所述第一陶瓷膜管组后剩下的废液。
优选的，所述第一进管设置有第一电磁阀；所述第二进管和所述第一进管的连通点位于所述第一电磁阀和所述第一泵之间；所述第二进管设置有第二电磁阀。
优选的，所述第一出管设置有第一电磁流量计；所述第一出管设置有第三电磁阀；所述第三出管设置有第四电磁阀；所述第三出管和所述第一出管的连通点位于所述第一电磁流量计和所述第三电磁阀之间。
优选的，所述第二过滤设备包括第四进管、汇集管、第五出管、保安过滤器、纳滤膜管组、进水泵、连通管、进水管和第六出管；所述第四进管的一端连通于所述第二罐；所述第四进管的另一端连通于所述保安过滤器的进口端；所述进水泵设置于所述第四进管；所述保安过滤器的出口端连通有所述连通管；所述连通管连通于所述进水管；所述进水管连通于纳滤膜管组的进水口；所述汇集管连通于所述纳滤膜管组的滤出口；所述第五出管连通于所述汇集管；所述第六出管连通于所述纳滤膜管组的出水口；所述通过所述第二过滤设备对所述第二罐中的清水进行精密过滤，包括：
启动进水泵，以使所述第二罐中的清水通过第四进管进入保安过滤器进行过滤；
保安过滤器过滤后的清水通过连通管和进水管进入纳滤膜管组进行再次过滤；
将通过纳滤膜管组过滤后的清水汇集于汇集管，并通过第五出管排出；
将通过纳滤膜管组过滤后的滤渣液通过第六出管排出。
优选的，所述第二过滤设备还包括第五罐；所述第五出管和所述第五罐连通；所述第六出管和所述第三罐连通；所述方法，还包括：
通过所述第五罐储存通过纳滤膜管组过滤后的清水；
通过所述第三罐储存通过纳滤膜管组过滤后的滤渣液。
优选的，所述纳滤膜管组包括第一纳滤膜管过滤器、第二纳滤膜管过滤器、第三纳滤膜管过滤器和第四纳滤膜管过滤器；所述进水管连通于所述第一纳滤膜管过滤器的进水口；所述第一纳滤膜管过滤器的出水口连通于所述第二纳滤膜管过滤器的进水口；所述第二纳滤膜管过滤器的出水口连通于所述第三纳滤膜管过滤器的进水口；所述第三纳滤膜管过滤器的出水口连通于所述第四纳滤膜管过滤器的进水口；所述第四纳滤膜管过滤器的出水口连通于所述第六出管。
优选的，所述第一纳滤膜管过滤器的滤出口、所述第二纳滤膜管过滤器的滤出口、所述第三纳滤膜管过滤器的滤出口和所述第四纳滤膜管过滤器的滤出口均连通于所述汇集管。
本发明还提出一种畜禽养殖废水过滤分离系统，应用于如上述中任一项所述的畜禽养殖废水过滤分离方法；所述系统包括第一过滤设备和第二过滤设备；所述第一过滤设备包括第一罐、第二罐、第一陶瓷膜管组、第一主管、第二主管、第一泵、第二泵、第一进管和第一出管；所述第一罐用于储存经过预处理后的养殖废水；所述第一陶瓷膜管组的数量为多个；所述第一陶瓷膜管组包括第一陶瓷膜管过滤器和第二陶瓷膜管过滤器；第一陶瓷膜管过滤器的进水口连通于所述第一主管；第一陶瓷膜管过滤器的出水口连通于第二陶瓷膜管过滤器的进水口；第二陶瓷膜管过滤器的出水口连通于所述第二主管；所述第一泵的进口端连通于所述第一主管；所述第一泵的出口端连通于所述第二主管；所述第一进管的一端连通于所述第一主管；所述第一进管的另一端连通于所述第一罐；所述第一进管设置有所述第二泵；各所述第一陶瓷膜管过滤器的滤出口均连通于第一集水管；各所述第二陶瓷膜管过滤器的滤出口均连通于第二集水管；所述第一集水管和所述第二集水管均连通于所述第一出管的一端；所述第一出管的另一端连通于所述第二罐。
通过上述技术方案，能实现以下有益效果：
本发明提出的畜禽养殖废水过滤分离方法能够对有效对养殖废水的进行净化过滤；具体工作原理为：先将养殖废水经过预处理后引入第一罐；然后开启第二泵，在第二泵的作用下，养殖废水通过第一进管进入第一主管，并充满于第一主管、第二主管和各第一陶瓷膜管组，然后启动第一泵，在第一泵的作用下，养殖废水在第一主管、第二主管和各第一陶瓷膜管组之间循环流动，并通过第一陶瓷膜管组的过滤作用进行净化过滤，以形成过滤后的清水，在养殖废水的循环流动过程中，开启第一出管，通过第一出管来排出经第一陶瓷膜管组过滤后的清水并存入第二罐，第二罐中为初步净化后的清水，已经滤除了颗粒较大的固体悬浮物、有机物、微生物和病菌等；然后通过第二过滤设备对第二罐中初步过滤后的清水进行精密过滤，以进一步提升对于养殖废水的净化过滤效果；至此完成了对养殖废水的净化过滤的整个流程，且过滤净化效果相比传统的采用沉淀池的过滤方案大大提升。
（发明人：但立志;李新平;刘海;孙晓;符庆伟;孙唯雅;黄靖）
