公布日：2022.09.09
申请日：2022.07.20
分类号：B01F33/83(2022.01)I;B01F35/00(2022.01)I;C02F11/00(2006.01)I
摘要
本发明公开了一种污水处理厂浮泥破壁机，涉及污水处理技术领域；改善将浮泥打捞收集进行破壁，较为麻烦，污泥中的部分浮泥无法浮起的问题，而本发明包括混合桶，混合桶内表面的两侧均开设有限位滑槽，限位滑槽的内表面通过滑块滑动连接有升降安装环，升降安装环的内表面固定连接有破壁漏斗，升降安装环与破壁漏斗之间设置有开合机构；本发明通过破壁刀的设置，对污水中的污泥进行初步搅拌，从而使污泥中的浮泥可以浮起，增加污水处理的效果，通过破壁漏斗和弧形过滤网的设置，使装置可以对混合桶内的浮泥进行打捞，通过破壁刀的设置，对打捞的浮泥进行破壁，操作简单方便，不需要进行单独的打捞和转运，节省一定量的劳动力。
权利要求书

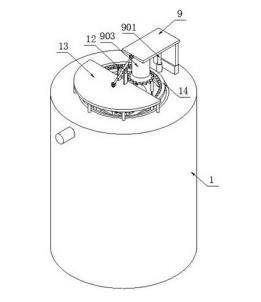

1.一种污水处理厂浮泥破壁机，包括混合桶（1），其特征在于：所述混合桶（1）内表面的两侧均开设有限位滑槽（2），所述限位滑槽（2）的内表面通过滑块滑动连接有升降安装环（3），所述升降安装环（3）的内表面固定连接有破壁漏斗（4），所述升降安装环（3）与破壁漏斗（4）之间设置有开合机构（5），所述破壁漏斗（4）的内表面开设有转动滑槽（6），所述转动滑槽（6）的数量设置有三个，所述转动滑槽（6）的内表面滑动连接有转动滑环（7），相邻两个所述转动滑环（7）之间通过连接杆固定连接，所述转动滑环（7）的内表面固定连接有破壁刀（8），所述混合桶（1）的顶部设置有动力机构（9），所述混合桶（1）的内腔设置有搅拌机构（10），所述混合桶（1）的内腔设置有升降机构（11），所述混合桶（1）的上方设置有限位机构（12），所述混合桶（1）的顶部设置有连接结构（13），所述转动滑环（7）的顶部设置有联动机构（14）。
2.如权利要求1所述的一种污水处理厂浮泥破壁机，其特征在于，所述动力机构（9）包括电动伸缩杆（901），所述电动伸缩杆（901）的外表面与混合桶（1）的顶部固定连接，所述电动伸缩杆（901）的一端固定连接有动力安装板（902），所述动力安装板（902）的底部固定连接有动力电动机（903），所述动力电动机（903）输出轴的一端固定连接有动力转动齿轮（904）。
3.如权利要求2所述的一种污水处理厂浮泥破壁机，其特征在于，所述连接结构（13）包括弧形连接板（131），所述弧形连接板（131）的底部与混合桶（1）的顶部固定连接，所述弧形连接板（131）的底部通过连接杆固定连接有与混合桶（1）相适配的圆形连接板（132）。
4.如权利要求3所述的一种污水处理厂浮泥破壁机，其特征在于，所述搅拌机构（10）包括搅拌转动杆（101），所述圆形连接板（132）的顶部通过轴承与搅拌转动杆（101）的外表面转动连接，所述搅拌转动杆（101）的外表面固定连接有搅拌架（102），所述搅拌转动杆（101）的一端固定连接有与动力转动齿轮（904）相适配的搅拌转动齿轮（103）。
5.如权利要求4所述的一种污水处理厂浮泥破壁机，其特征在于，所述升降机构（11）包括升降螺纹杆（111），所述圆形连接板（132）的底部通过轴承与升降螺纹杆（111）的外表面转动连接，所述升降螺纹杆（111）的内表面与搅拌转动杆（101）的外表面滑动连接，所述升降螺纹杆（111）的外表面套设并固定连接有与动力转动齿轮（904）相适配的升降转动齿轮（112），所述升降螺纹杆（111）的外表面螺纹连接有升降螺纹套（113）。
6.如权利要求5所述的一种污水处理厂浮泥破壁机，其特征在于，所述联动机构（14）包括联动滑动环（141），所述混合桶（1）的顶部与联动滑动环（141）的外表面滑动连接，所述联动滑动环（141）的顶部固定连接有与动力转动齿轮（904）相适配的联动齿牙环（142），所述联动滑动环（141）的底部固定连接有联动滑筒（143），所述联动滑筒（143）的内表面滑动连接有联动滑杆（144），所述联动滑杆（144）的一端与转动滑环（7）的顶部固定连接。
7.如权利要求6所述的一种污水处理厂浮泥破壁机，其特征在于，所述开合机构（5）包括四个防水箱（501），所述防水箱（501）的外表面与升降安装环（3）的内表面固定连接，所述防水箱（501）的内表面固定连接有开合电机（502），所述开合电机（502）输出轴的一端固定连接有第一锥齿轮（503），所述升降安装环（3）的内表面转动连接有开合螺纹杆（504），所述开合螺纹杆（504）的数量设置有四个。
8.如权利要求7所述的一种污水处理厂浮泥破壁机，其特征在于，所述开合螺纹杆（504）的外表面套设并固定连接有与第一锥齿轮（503）相适配的第二锥齿轮（505），所述开合螺纹杆（504）的外表面螺纹连接有开合螺纹套（506），同侧相邻两个所述开合螺纹套（506）之间固定连接有与破壁漏斗（4）相适配的弧形过滤网（507），所述防水箱（501）的外表面通过连接架与升降螺纹套（113）的外表面固定连接。
9.如权利要求8所述的一种污水处理厂浮泥破壁机，其特征在于，所述限位机构（12）包括两个限位滑筒（121），所述弧形连接板（131）的顶部通过转动架与限位滑筒（121）的一端转动连接，所述限位滑筒（121）的内表面滑动连接有限位滑杆（122），一个所述限位滑杆（122）的一端与动力安装板（902）的一侧转动连接，另一个所述限位滑杆（122）的一端转动连接有限位插杆（123）。
10.如权利要求9所述的一种污水处理厂浮泥破壁机，其特征在于，所述限位插杆（123）的一端依次贯穿弧形连接板（131）和圆形连接板（132）并延伸至圆形连接板（132）的外部，所述升降螺纹杆（111）的外表面套设并固定连接有与限位插杆（123）相适配的限位插块（124）。
发明内容
为了解决将浮泥打捞收集进行破壁，较为麻烦，污泥中的部分浮泥无法浮起的问题；本发明的目的在于提供一种污水处理厂浮泥破壁机。
为解决上述技术问题，本发明采用如下技术方案：包括混合桶，所述混合桶内表面的两侧均开设有限位滑槽，所述限位滑槽的内表面通过滑块滑动连接有升降安装环，所述升降安装环的内表面固定连接有破壁漏斗，所述升降安装环与破壁漏斗之间设置有开合机构，所述破壁漏斗的内表面开设有转动滑槽，所述转动滑槽的数量设置有三个，所述转动滑槽的内表面滑动连接有转动滑环，相邻两个所述转动滑环之间通过连接杆固定连接，所述转动滑环的内表面固定连接有破壁刀，所述混合桶的顶部设置有动力机构，所述混合桶的内腔设置有搅拌机构，所述混合桶的内腔设置有升降机构，所述混合桶的上方设置有限位机构，所述混合桶的顶部设置有连接结构，所述转动滑环的顶部设置有联动机构，通过破壁刀的设置，对污水中的污泥进行初步搅拌，从而使污泥中的浮泥可以浮起，增加污水处理的效果，通过破壁漏斗和弧形过滤网的设置，使装置可以对混合桶内的浮泥进行打捞，通过破壁刀的设置，对打捞的浮泥进行破壁，操作简单方便，不需要进行单独的打捞和转运，节省一定量的劳动力。
优选地，所述动力机构包括电动伸缩杆，所述电动伸缩杆的外表面与混合桶的顶部固定连接，所述电动伸缩杆的一端固定连接有动力安装板，所述动力安装板的底部固定连接有动力电动机，所述动力电动机输出轴的一端固定连接有动力转动齿轮，电动伸缩杆为动力电动机升降提供动力，动力电动机为伺服电机，与外界电源电性连接，通过控制开关进行控制，动力电动机为搅拌机构的搅拌和升降机构的升降提供动力，所述连接结构包括弧形连接板，所述弧形连接板的底部与混合桶的顶部固定连接，所述弧形连接板的底部通过连接杆固定连接有与混合桶相适配的圆形连接板，弧形连接板用于连接混合桶与圆形连接板，圆形连接板用于安装搅拌转动杆和升降螺纹杆，所述搅拌机构包括搅拌转动杆，所述圆形连接板的顶部通过轴承与搅拌转动杆的外表面转动连接，所述搅拌转动杆的外表面固定连接有搅拌架，所述搅拌转动杆的一端固定连接有与动力转动齿轮相适配的搅拌转动齿轮，搅拌架转动，对混合桶底部的污泥进行搅拌，从而使污泥中的浮泥可以浮起，增加污水处理的效果。
优选地，所述升降机构包括升降螺纹杆，所述圆形连接板的底部通过轴承与升降螺纹杆的外表面转动连接，所述升降螺纹杆的内表面与搅拌转动杆的外表面滑动连接，所述升降螺纹杆的外表面套设并固定连接有与动力转动齿轮相适配的升降转动齿轮，所述升降螺纹杆的外表面螺纹连接有升降螺纹套，升降螺纹杆使破壁漏斗下降，从而对混合桶内的浮泥进行打捞，所述联动机构包括联动滑动环，所述混合桶的顶部与联动滑动环的外表面滑动连接，所述联动滑动环的顶部固定连接有与动力转动齿轮相适配的联动齿牙环，所述联动滑动环的底部固定连接有联动滑筒，所述联动滑筒的内表面滑动连接有联动滑杆，所述联动滑杆的一端与转动滑环的顶部固定连接，使搅拌架转动的同时，可以使转动滑环转动，从而使破壁刀转动，破壁刀转动对加入的污水混合进行初步搅拌，同时破壁刀可以对打捞上来的浮泥进行破壁。
优选地，所述开合机构包括四个防水箱，所述防水箱的外表面与升降安装环的内表面固定连接，所述防水箱的内表面固定连接有开合电机，所述开合电机输出轴的一端固定连接有第一锥齿轮，所述升降安装环的内表面转动连接有开合螺纹杆，所述开合螺纹杆的数量设置有四个，防水箱用于安装开合电机，开合电机为伺服电机，与外界电源电性连接，通过控制开关进行控制，同时开合电机放置于防水箱，保证开合电机的正常使用，所述开合螺纹杆的外表面套设并固定连接有与第一锥齿轮相适配的第二锥齿轮，所述开合螺纹杆的外表面螺纹连接有开合螺纹套，同侧相邻两个所述开合螺纹套之间固定连接有与破壁漏斗相适配的弧形过滤网，所述防水箱的外表面通过连接架与升降螺纹套的外表面固定连接，两个弧形过滤网分开时，用于污水混合物的通过，两个弧形过滤网吻合时，用于打捞浮泥。
优选地，所述限位机构包括两个限位滑筒，所述弧形连接板的顶部通过转动架与限位滑筒的一端转动连接，所述限位滑筒的内表面滑动连接有限位滑杆，一个所述限位滑杆的一端与动力安装板的一侧转动连接，另一个所述限位滑杆的一端转动连接有限位插杆，限位滑杆保证限位滑筒的正常转动，限位滑筒的转动使动力电动机下降时，限位插杆可以上升，所述限位插杆的一端依次贯穿弧形连接板和圆形连接板并延伸至圆形连接板的外部，所述升降螺纹杆的外表面套设并固定连接有与限位插杆相适配的限位插块，限位插杆插入限位插块内，从而对升降螺纹杆进行限位，防止破壁漏斗内的物料过重使升降螺纹杆转动，从而保证装置的正常使用。
本发明的通过破壁刀的设置，对污水中的污泥进行初步搅拌，从而使污泥中的浮泥可以浮起，增加污水处理的效果，通过破壁漏斗和弧形过滤网的设置，使装置可以对混合桶内的浮泥进行打捞，通过破壁刀的设置，对打捞的浮泥进行破壁，操作简单方便，不需要进行单独的打捞和转运，节省一定量的劳动力；通过搅拌机构的设置，对混合桶底部的污泥进行搅拌，从而使污泥中的浮泥可以浮起，增加污水处理的效果。
（发明人：刘涛;张鑫;龙坤;左晨灿）
