公布日：2022.11.04
申请日：2022.10.09
分类号：C02F1/461(2006.01)I;C02F9/06(2006.01)I;C02F1/72(2006.01)I
摘要

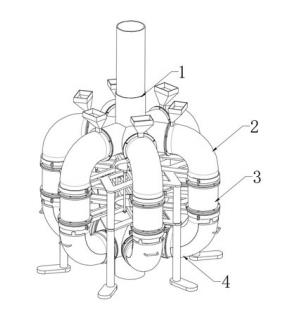

本发明公开了一种电催化氧化废水处理设备，涉及到废水处理设备技术领域，包括支撑组件、氧化剂添加组件、电催化组件和过滤分离组件。本发明通过设置支撑组件，支撑组件的外侧设置有氧化剂添加组件、电催化组件和过滤分离组件，氧化剂添加组件可以实现废水处理中氧化剂的添加，电催化组件可以实现对废水的电催化氧化处理，而过滤分离组件可以实现对废水中氧化产物和絮凝物的过滤分离，以保证废水的处理效果；且能采用具有脉动压力的冲洗液配合上述部件进行冲洗，达到较好的清理效果，降低人工清理的工作强度，提高装置的工作效率。
权利要求书
1.一种电催化氧化废水处理设备，其特征在于，包括支撑组件（1）、氧化剂添加组件（2）、电催化组件（3）和过滤分离组件（4），所述支撑组件（1）的外侧设置有氧化剂添加组件（2），所述氧化剂添加组件（2）的底端设置有电催化组件（3），所述电催化组件（3）的底端设置有过滤分离组件（4）；所述支撑组件（1）包括两个对称分布的导水管（101），所述导水管（101）的一端固定连接有多个呈环形阵列分布的连接管（102）；所述氧化剂添加组件（2）包括弯管（201），所述弯管（201）的一端通过连接法兰与连接管（102）的一端固定连接；所述电催化组件（3）包括直管（301），所述直管（301）的内侧壁底端固定连接有固定罩（302），所述固定罩（302）设置为中空的锥形结构，所述固定罩（302）的顶端中部贯穿开设有排水槽（303），所述固定罩（302）上设有多个呈环形阵列分布的支撑块（304），所述支撑块（304）的底端上下活动插接于固定罩（302）内部，且所述支撑块（304）的底端与固定罩（302）之间设有缓冲弹簧（311），所述支撑块（304）的顶端固定连接有球形罩（305），所述支撑块（304）的外侧面中部开设有卡槽（306）；所述支撑块（304）的外侧设置有多个基板（307），所述基板（307）的一端固定连接有卡块（308），所述卡块（308）与卡槽（306）插接连接，所述基板（307）的两侧均镶嵌有电极（309）；所述固定罩（302）的下表面镶嵌有两组连接导线（310），两组所述连接导线（310）均设置为三角形结构，所述电极（309）的底端与连接导线（310）电性连接；所述过滤分离组件（4）包括过滤管（401），所述过滤管（401）设置为弧形结构，所述过滤管（401）的顶端通过连接法兰与直管（301）的底端固定连接；所述球形罩（305）能对污水进行缓冲和导流，污水沿着球形罩（305）被引导到锥形结构的固定罩（302）处，使污水能均匀的被分配并延长与对应的电极（309）的接触时间，提高电极（309）对污水的处理效果；当具有脉动压力的冲洗液流到电催化组件（3）处时，使所述球形罩（305）能带动支撑块（304）能上下往复运动；所述球形罩（305）在上下往复运动过程中，一方面能调整脉动冲洗液的流动方向和位置，引导脉动冲洗液流向锥形结构的固定罩（302）的锥形底部的不同位置，对聚集在锥形结构的固定罩（302）的锥形底部污物进行冲洗；另一方面支撑块（304）能带动其上方的电极（309）上下运动，配合脉动冲洗液的冲洗作用以及电极（309）本身上下运动的作用，促使电极（309）上吸附的污物的脱离。
2.根据权利要求1所述的一种电催化氧化废水处理设备，其特征在于：位于上方的所述导水管（101）的底端固定连接有固定座（103），所述固定座（103）设置为环形结构，所述固定座（103）的下表面中部开设有环形槽（104），所述固定座（103）的外侧固定连接有多个呈环形阵列分布的固定块（105），所述固定座（103）的下方设置有活动座（106），所述活动座（106）的上表面中部固定连接有密封块（107），所述密封块（107）与环形槽（104）相适配，所述活动座（106）的外侧固定连接有多个呈环形阵列分布的连接耳（108），所述连接耳（108）通过螺栓与固定块（105）固定连接。
3.根据权利要求2所述的一种电催化氧化废水处理设备，其特征在于：所述活动座（106）的上表面中部固定连接有导流块（109），所述导流块（109）设置为半球形结构，所述活动座（106）的上表面固定连接有多个呈环形阵列分布的支撑螺杆（110），所述活动座（106）的上方设置有连接座（111），所述连接座（111）的上表面贯穿开设有多个呈环形阵列分布的通孔（112），所述支撑螺杆（110）与通孔（112）贯穿连接，所述连接座（111）与活动座（106）之间设置有过滤罩（113），所述过滤罩（113）的截面设置为环状波浪形结构，所述活动座（106）的上表面和连接座（111）的下表面均固定连接有挡板（114），所述挡板（114）设置为环形结构，所述过滤罩（113）的外侧面两端分别与两个挡板（114）的内壁相贴合，所述连接座（111）的内侧面中部固定连接有导流罩（115），所述导流罩（115）设置为中空的半球形结构，所述导流罩（115）的底端中部贯穿开设有通槽。
4.根据权利要求3所述的一种电催化氧化废水处理设备，其特征在于：两个所述导水管（101）之间设置有支撑架（116），所述支撑架（116）的外侧固定连接有弧形支撑板（117），所述弧形支撑板（117）的外侧设置有弧形夹板（118），所述弧形支撑板（117）和弧形夹板（118）相互靠近的一侧两端均固定连接有连接块（119），相邻两个所述连接块（119）之间通过螺栓固定连接，所述支撑架（116）的外侧固定连接有多个呈环形阵列分布的支臂（120），所述支臂（120）的下表面一端固定连接有支撑柱（121），所述支撑柱（121）的底端固定连接有安装板（122）。
5.根据权利要求1所述的一种电催化氧化废水处理设备，其特征在于：所述弯管（201）的底端位于弧形支撑板（117）和弧形夹板（118）之间，所述弯管（201）的内侧面一端固定连接有环形结构的滑轨（202），所述弯管（201）的顶端内壁贯穿开设有加料槽（203），所述加料槽（203）延伸至滑轨（202）的内部，所述加料槽（203）的槽口处固定连接有储料箱（204），所述储料箱（204）设置为漏斗状结构。
6.根据权利要求5所述的一种电催化氧化废水处理设备，其特征在于：所述滑轨（202）的外侧面底端中部贯穿开设有排料槽（205），所述滑轨（202）的内部设置有环形结构的滑块（206），所述滑块（206）的内侧面固定连接有多个呈环形阵列分布的导板（207），所述导板（207）设置为倾斜结构，所述滑块（206）的外侧面开设有多个送料槽（208），所述加料槽（203）、排料槽（205）均与送料槽（208）相适配。
7.根据权利要求1所述的一种电催化氧化废水处理设备，其特征在于：所述直管（301）的顶端通过连接法兰与弯管（201）的底端固定连接，所述卡槽（306）设置为“T”形结构。
8.根据权利要求1所述的一种电催化氧化废水处理设备，其特征在于：所述过滤管（401）的外侧面底端贯穿开设有弧形槽（402），所述弧形槽（402）的内部设置有活动板（403），所述活动板（403）设置为弧形结构，所述活动板（403）的一端固定连接有弧形插板（404），所述弧形槽（402）的底端内壁底端开设有弧形插槽（405），所述弧形插板（404）与弧形插槽（405）插接连接，所述弧形槽（402）的两侧内壁均开设有密封凹槽（406），所述活动板（403）的上表面两端均固定连接有密封板（407），所述密封板（407）与密封凹槽（406）相适配，所述活动板（403）的顶端固定连接有弧形板（408），所述弧形板（408）与弧形槽（402）的槽口处顶端相贴合，所述弧形板（408）通过螺栓与弧形槽（402）的槽口处固定连接，所述活动板（403）的外侧面中部固定连接有把手（409）。
9.根据权利要求8所述的一种电催化氧化废水处理设备，其特征在于：所述过滤管（401）的一端固定连接有环形罩（410），所述环形罩（410）设置为环形结构，所述环形罩（410）的一侧中部贯穿开设有条形槽（411），所述条形槽（411）的内部插接连接有过滤板（412），所述过滤板（412）的中部镶嵌有陶瓷膜，所述过滤板（412）的一侧固定连接有延伸块（413），所述延伸块（413）与条形槽（411）的槽口处相贴合，所述延伸块（413）通过螺栓与条形槽（411）的槽口处固定连接，所述过滤板（412）的外侧中部固定连接有拉把（414）。
发明内容
本发明的目的在于提供一种电催化氧化废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种电催化氧化废水处理设备，包括支撑组件、氧化剂添加组件、电催化组件和过滤分离组件，所述支撑组件的外侧设置有氧化剂添加组件，所述氧化剂添加组件的底端设置有电催化组件，所述电催化组件的底端设置有过滤分离组件；
所述支撑组件包括两个对称分布的导水管，所述导水管的一端固定连接有多个呈环形阵列分布的连接管；
所述氧化剂添加组件包括弯管，所述弯管的一端通过连接法兰与连接管的一端固定连接；
所述电催化组件包括直管，所述直管的内侧壁底端固定连接有固定罩，所述固定罩设置为中空的锥形结构，所述固定罩的顶端中部贯穿开设有排水槽，所述固定罩上设有多个呈环形阵列分布的支撑块，所述支撑块的底端上下活动插接于固定罩内部，且所述支撑块的底端与固定罩之间设有缓冲弹簧，所述支撑块的顶端固定连接有球形罩，所述支撑块的外侧面中部开设有卡槽；所述支撑块的外侧设置有多个基板，所述基板的一端固定连接有卡块，所述卡块与卡槽插接连接，所述基板的两侧均镶嵌有电极；
所述直管的顶端通过连接法兰与弯管的底端固定连接；
所述过滤分离组件包括过滤管，所述过滤管设置为弧形结构，所述过滤管的顶端通过连接法兰与直管的底端固定连接。
优选的，位于上方的所述导水管的底端固定连接有固定座，所述固定座设置为环形结构，所述固定座的下表面中部开设有环形槽，所述固定座的外侧固定连接有多个呈环形阵列分布的固定块，所述固定座的下方设置有活动座，所述活动座的上表面中部固定连接有密封块，所述密封块与环形槽相适配，所述活动座的外侧固定连接有多个呈环形阵列分布的连接耳，所述连接耳通过螺栓与固定块固定连接。
优选的，所述活动座的上表面中部固定连接有导流块，所述导流块设置为半球形结构，所述活动座的上表面固定连接有多个呈环形阵列分布的支撑螺杆，所述活动座的上方设置有连接座，所述连接座的上表面贯穿开设有多个呈环形阵列分布的通孔，所述支撑螺杆与通孔贯穿连接，所述连接座与活动座之间设置有过滤罩，所述过滤罩的截面设置为环状波浪形结构，所述活动座的上表面和连接座的下表面均固定连接有挡板，所述挡板设置为环形结构，所述过滤罩的外侧面两端分别与两个挡板的内壁相贴合，所述连接座的内侧面中部固定连接有导流罩，所述导流罩设置为中空的半球形结构，所述导流罩的底端中部贯穿开设有通槽。
优选的，两个所述导水管之间设置有支撑架，所述支撑架的外侧固定连接有弧形支撑板，所述弧形支撑板的外侧设置有弧形夹板，所述弧形支撑板和弧形夹板相互靠近的一侧两端均固定连接有连接块，相邻两个所述连接块之间通过螺栓固定连接，所述支撑架的外侧固定连接有多个呈环形阵列分布的支臂，所述支臂的下表面一端固定连接有支撑柱，所述支撑柱的底端固定连接有安装板。
优选的，所述弯管的底端位于弧形支撑板和弧形夹板之间，所述弯管的内侧面一端固定连接有环形结构的滑轨，所述弯管的顶端内壁贯穿开设有加料槽，所述加料槽延伸至滑轨的内部，所述加料槽的槽口处固定连接有储料箱，所述储料箱设置为漏斗状结构。
优选的，所述滑轨的外侧面底端中部贯穿开设有排料槽，所述滑轨的内部设置有环形结构的滑块，所述滑块的内侧面固定连接有多个呈环形阵列分布的导板，所述导板设置为倾斜结构，所述滑块的外侧面开设有多个送料槽，所述加料槽、排料槽均与送料槽相适配。
优选的，所述直管的顶端通过连接法兰与弯管的底端固定连接，所述卡槽设置为“T”形结构。
优选的，所述固定罩的下表面镶嵌有两组连接导线，两组所述连接导线均设置为三角形结构，所述电极的底端与连接导线电性连接。
优选的，所述过滤管的外侧面底端贯穿开设有弧形槽，所述弧形槽的内部设置有活动板，所述活动板设置为弧形结构，所述活动板的一端固定连接有弧形插板，所述弧形槽的底端内壁底端开设有弧形插槽，所述弧形插板与弧形插槽插接连接，所述弧形槽的两侧内壁均开设有密封凹槽，所述活动板的上表面两端均固定连接有密封板，所述密封板与密封凹槽相适配，所述活动板的顶端固定连接有弧形板，所述弧形板与弧形槽的槽口处顶端相贴合，所述弧形板通过螺栓与弧形槽的槽口处固定连接，所述活动板的外侧面中部固定连接有把手。
优选的，所述过滤管的一端固定连接有环形罩，所述环形罩设置为环形结构，所述环形罩的一侧中部贯穿开设有条形槽，所述条形槽的内部插接连接有过滤板，所述过滤板的中部镶嵌有陶瓷膜，所述过滤板的一侧固定连接有延伸块，所述延伸块与条形槽的槽口处相贴合，所述延伸块通过螺栓与条形槽的槽口处固定连接，所述过滤板的外侧中部固定连接有拉把。
本发明的技术效果和优点：
1.本发明通过设置支撑组件，支撑组件的外侧设置有氧化剂添加组件、电催化组件和过滤分离组件，氧化剂添加组件可以实现废水处理中氧化剂的添加，电催化组件可以实现对废水的电催化氧化处理，而过滤分离组件可以实现对废水中氧化产物和絮凝物的过滤分离，以保证废水的处理效果，且氧化剂添加组件、电催化组件和过滤分离组件由上至下依次分布，废水在重力的作用下流动，从而无需额外的动力装置，在保证了废水处理效率的同时节省了能源消耗。
2.本发明通过设置氧化剂添加组件，氧化剂添加组件通过设置可转动的滑块，滑块内侧的导板在污水流动的作用下转动，而滑块在转动过程中可以通过送料槽实现氧化剂的传输，从而可以实现氧化剂的自动添加，且氧化剂的添加速率与水流的速率同步，进而保证了污水电催化氧化的效果。
3.本发明通过设置电催化组件，电催化组件由多组基板组成，基板上设置有电极，电催化组件内部设置有两组连接导线，多个电极分别与两组连接导线连接，且相邻两个电极上的连接导线不同，从而使得电催化组件内形成多组电场，且多组电场组成环形结构，废水可以经过多组电场分别实现电催化氧化处理，从而提升了废水的电催化氧化处理效率。
4.本发明通过通入具有脉动压力的冲洗液能有效的对过滤罩的滤孔处的过滤物，导板长时间使用后其上方粘附有机物或杂物，以及锥形结构的固定罩的锥形底部聚集的污物，电极长时间工作后其上方粘附的污物，以及过滤板聚集并被堵塞的污物，以及相关的管道内壁粘附污物进行有效清理，达到较好的清理效果，降低人工清理的工作强度，提高装置的工作效率。
5.本发明通过设置的球形罩和支撑块、缓冲弹簧配合脉动水压冲洗液工作，球形罩在上下往复运动过程中能调整脉动冲洗液的流动方向和位置，对聚集在锥形结构的固定罩的锥形底部污物进行冲洗，同时球形罩在带动支撑块上下往复运动的过程中，支撑块能带动其上方的电极上下运动；在冲洗液溶解电极上吸附的污物的基础上，配合脉动冲洗液的冲洗作用以及电极本身上下运动的作用，能更好的促使电极上吸附的污物的脱离，从而保证电极的清洁程度，提高电极的工作效果。
（发明人：代晋国;张勇;朱斌;樊晓丽;代嘉懿）
