公布日：2022.10.04
申请日：2022.07.20
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种MABR工艺农村污水处理设备，涉及农村污水处理技术领域；而本发明包括；包括底板和输送管，所述底板上表面固定设有垃圾清理箱；将污水送到垃圾清理箱内，通过垃圾清理机构将污水中的垃圾清理到垃圾收集箱内，再将污水送到浮油清理箱中，通过浮油清理机构将飘在水面上的浮油清理到浮油收集箱内，在送到反应器内，通过活性微生物系统与生长型MABR生物膜系统实现硝化反硝化同步进行，将水中杂质清除，再通过输送管送到泥土沉淀箱内，将水中的泥土沉淀，最后送到第一净化箱和第二净化箱中，通过砂石和活性炭对水进行进一步过滤，达到使用的标准，泥土沉淀箱中的泥土通过沙土出管排出，通过对污水多次处理，提高污水净化效率。
权利要求书

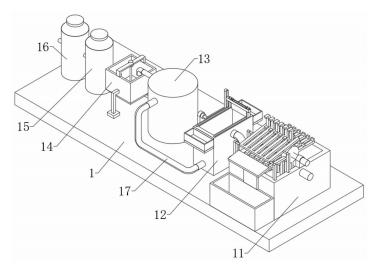

1.一种MABR工艺农村污水处理设备，包括底板(1)和输送管(17)，其特征在于：所述底板(1)上表面固定设有垃圾清理箱(11)，所述底板(1)上表面固定设有浮油清理箱(12)，所述底板(1)上表面固定设有反应器(13)，所述底板(1)上表面设有泥土沉淀箱(14)，所述底板(1)上表面固定设有第一净化箱(15)，所述底板(1)上表面固定设有第二净化箱(16)，所述垃圾清理箱(11)上设有垃圾清理机构(2)，所述浮油清理箱(12)上设有浮油清理机构(4)。
2.如权利要求1所述的一种MABR工艺农村污水处理设备，其特征在于，所述垃圾清理机构(2)包括第一支撑架(21)，所述第一支撑架(21)下端与垃圾清理箱(11)上端固定连接，所述第一支撑架(21)上端一侧固定设有第一电机(22)，所述第一支撑架(21)上端另一侧转动设有旋转轴(23)，所述第一电机(22)输出端与旋转轴(23)固定连接，所述旋转轴(23)上固定设有旋转柱(24)，所述旋转柱(24)上固定设有多个清理杆(25)，所述清理杆(25)上固定设有一对限位杆(26)，所述垃圾清理箱(11)上端固定设有一对第二支撑架(27)，所述第二支撑架(27)上端固定设有第一导向板(28)。
3.如权利要求2所述的一种MABR工艺农村污水处理设备，其特征在于，所述垃圾清理箱(11)上固定设有进水管(3)，所述底板(1)上表面固定设有垃圾收集箱(31)，所述垃圾收集箱(31)上端固定设有支撑板(32)，所述支撑板(32)上端固定设有第二导向板(33)，所述第二导向板(33)位于第一导向板(28)下方，所述第二导向板(33)与第一导向板(28)均成倾斜状，所述第二导向板(33)上开设有多个连接槽，所述连接槽数量与清理杆(25)数量相同。
4.如权利要求1所述的一种MABR工艺农村污水处理设备，其特征在于，所述浮油清理机构(4)包括第三支撑架(41)，所述第三支撑架(41)下端与底板(1)上表面固定连接，所述第三支撑架(41)上端固定设有第二电机(42)，所述第二电机(42)输出端固定设有旋转杆(43)，所述旋转杆(43)一端固定设有驱动轴(44)，所述浮油清理箱(12)上端开设有一对移动槽(47)，所述移动槽(47)内滑动设有移动块(48)，所述移动块(48)上端固定设有固定架(49)，所述固定架(49)一端固定设有椭圆块(45)，所述椭圆块(45)上开设有椭圆槽(46)，所述椭圆槽(46)内壁与驱动轴(44)滑动连接，所述固定架(49)上开设有安装槽(491)，所述安装槽(491)内插设有刮板(492)。
5.如权利要求4所述的一种MABR工艺农村污水处理设备，其特征在于，所述浮油清理箱(12)两端固定设有放置板(5)，所述放置板(5)上表面设有浮油收集箱(51)，所述固定架(49)上表面固定设有一对固定柱(52)，所述固定柱(52)上开设有伸缩槽(53)，所述伸缩槽(53)内滑动设有固定插杆(56)，所述伸缩槽(53)内转动设有螺纹杆(54)，所述螺纹杆(54)与固定插杆(56)螺纹连接，所述螺纹杆(54)一端穿过固定柱(52)，所述螺纹杆(54)一端固定设有旋转环(55)，所述刮板(492)上表面固定设有一对固定块(57)，所述固定块(57)上开设有固定槽(58)，所述固定插杆(56)一端与固定槽(58)内壁相贴合。
6.如权利要求1所述的一种MABR工艺农村污水处理设备，其特征在于，所述底板(1)上表面固定设有支撑腿(6)，所述支撑腿(6)上端与泥土沉淀箱(14)固定连接，所述泥土沉淀箱(14)下端固定设有沉淀箱(61)，所述沉淀箱(61)下端固定设有沙土出管(62)，所述泥土沉淀箱(14)上端固定设有限位架(63)，所述限位架(63)上固定设有搅拌电机(64)，所述搅拌电机(64)输出端固定设有搅拌杆(65)，所述搅拌杆(65)上固定设有搅拌叶(66)。
7.如权利要求1所述的一种MABR工艺农村污水处理设备，其特征在于，所述第一净化箱(15)和第二净化箱(16)上均卡设有保护盖(7)，所述第一净化箱(15)内设有砂石(71)，所述第二净化箱(16)内设有活性炭(72)。
8.如权利要求4所述的一种MABR工艺农村污水处理设备，其特征在于，所述移动块(48)下端与移动槽(47)内壁相贴合，所述刮板(492)与安装槽(491)内壁相贴合。
9.如权利要求6所述的一种MABR工艺农村污水处理设备，其特征在于，所述搅拌电机(64)位于限位架(63)中心位置，所述搅拌叶(66)位于沉淀箱(61)内。
10.如权利要求1所述的一种MABR工艺农村污水处理设备，其特征在于，所述输送管(17)与垃圾清理箱(11)、浮油清理箱(12)、反应器(13)、泥土沉淀箱(14)、第一净化箱(15)和第二净化箱(16)固定连接。
发明内容
为了解决在污水进入MABR反应器前后，没有对污水进行清理问题；本发明的目的在于提供一种MABR工艺农村污水处理设备。
为解决上述技术问题，本发明采用如下技术方案：一种MABR工艺农村污水处理设备，包括底板和输送管，所述底板上表面固定设有垃圾清理箱，所述底板上表面固定设有浮油清理箱，所述底板上表面固定设有反应器，所述底板上表面设有泥土沉淀箱，所述底板上表面固定设有第一净化箱，所述底板上表面固定设有第二净化箱，所述垃圾清理箱上设有垃圾清理机构，所述浮油清理箱上设有浮油清理机构，所述输送管与垃圾清理箱、浮油清理箱、反应器、泥土沉淀箱、第一净化箱和第二净化箱固定连接。
优选地，所述垃圾清理机构包括第一支撑架，所述第一支撑架下端与垃圾清理箱上端固定连接，所述第一支撑架上端一侧固定设有第一电机，所述第一支撑架上端另一侧转动设有旋转轴，所述第一电机输出端与旋转轴固定连接，所述旋转轴上固定设有旋转柱，所述旋转柱上固定设有多个清理杆，所述清理杆上固定设有一对限位杆，所述垃圾清理箱上端固定设有一对第二支撑架，所述第二支撑架上端固定设有第一导向板，所述第二导向板上开设有多个连接槽，所述连接槽数量与清理杆数量相同，所述垃圾清理箱上固定设有进水管，所述底板上表面固定设有垃圾收集箱，所述垃圾收集箱上端固定设有支撑板，所述支撑板上端固定设有第二导向板，所述第二导向板位于第一导向板下方，所述第二导向板与第一导向板均成倾斜状。
优选地，所述浮油清理机构包括第三支撑架，所述第三支撑架下端与底板上表面固定连接，所述第三支撑架上端固定设有第二电机，所述第二电机输出端固定设有旋转杆，所述旋转杆一端固定设有驱动轴，所述浮油清理箱上端开设有一对移动槽，所述移动槽内滑动设有移动块，所述移动块上端固定设有固定架，所述固定架一端固定设有椭圆块，所述椭圆块上开设有椭圆槽，所述椭圆槽内壁与驱动轴滑动连接，所述固定架上开设有安装槽，所述安装槽内插设有刮板，所述移动块下端与移动槽内壁相贴合，所述刮板与安装槽内壁相贴合，所述浮油清理箱两端固定设有放置板，所述放置板上表面设有浮油收集箱，所述固定架上表面固定设有一对固定柱，所述固定柱上开设有伸缩槽，所述伸缩槽内滑动设有固定插杆，所述伸缩槽内转动设有螺纹杆，所述螺纹杆与固定插杆螺纹连接，所述螺纹杆一端穿过固定柱，所述螺纹杆一端固定设有旋转环，所述刮板上表面固定设有一对固定块，所述固定块上开设有固定槽，所述固定插杆一端与固定槽内壁相贴合。
优选地，所述底板上表面固定设有支撑腿，所述支撑腿上端与泥土沉淀箱固定连接，所述泥土沉淀箱下端固定设有沉淀箱，所述沉淀箱下端固定设有沙土出管，所述泥土沉淀箱上端固定设有限位架，所述限位架上固定设有搅拌电机，所述搅拌电机输出端固定设有搅拌杆，所述搅拌杆上固定设有搅拌叶，所述搅拌电机位于限位架中心位置，所述搅拌叶位于沉淀箱内。
优选地，所述第一净化箱和第二净化箱上均卡设有保护盖，所述第一净化箱内设有砂石，所述第二净化箱内设有活性炭。
与现有技术相比，本发明的有益效果在于：
将污水管与垃圾清理箱上的进水管连接，将污水送到垃圾清理箱内，通过垃圾清理机构将污水中的垃圾清理到垃圾收集箱内，再将污水送到浮油清理箱中，通过浮油清理机构将飘在水面上的浮油清理到浮油收集箱内，在将污水通过输送管送到反应器内，通过活性微生物系统与生长型MABR生物膜系统实现硝化反硝化同步进行，将水中杂质清除，再通过输送管送到泥土沉淀箱内，将水中的泥土沉淀，最后送到第一净化箱和第二净化箱中，通过砂石和活性炭对水进行进一步过滤，达到使用的标准，泥土沉淀箱中的泥土通过沙土出管排出，通过对污水多次处理，提高污水净化效率。
（发明人：马越;许柯雨;王德合;袁璐;辛昕）
