公布日：2022.09.06
申请日：2022.06.08
分类号：C02F9/12(2006.01)I;B01D33/17(2006.01)I;B01D33/50(2006.01)I
摘要
本发明涉及污水处理技术领域，提供一种分离过滤一体化的污水处理系统，包括：污水池，分离装置，过滤装置，第一进水渠，清水渠；污水池用于处理污水；分离装置设置于污水池内，用于吸附污水中的悬浮物；分离装置为空腔结构，设有进水口和出水口；过滤装置设置于分离装置的内部，用于过滤悬浮物；第一进水渠污水池的底部与第一进水渠相连通；第一进水渠与进水口相连通，用于将分离后的污水引入分离装置的内部；清水渠与出水口相连通。上述污水处理系统包括用于对污水进行分离处理和过滤处理的分离装置和过滤装置，且分离装置为空腔结构，过滤装置设置在分离装置的内部，该设置能够在不增加占地面积的前提下，实现分离和过滤双重处理过程。
权利要求书

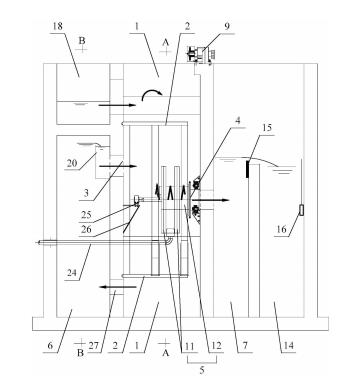

1.一种分离过滤一体化的污水处理系统，其特征在于，包括：污水池(1)，用于处理污水；分离装置(2)，设置于所述污水池(1)内，用于吸附污水中的悬浮物；所述分离装置(2)为空腔结构，设有进水口(3)和出水口(4)；过滤装置(5)，设置于所述分离装置(2)的内部，用于过滤所述悬浮物；第一进水渠(6)，所述污水池(1)的底部与所述第一进水渠(6)相连通；所述第一进水渠(6)与所述进水口(3)相连通，用于将分离后的污水引入所述分离装置(2)的内部；清水渠(7)，与所述出水口(4)相连通，用于盛装经分离和过滤后所得到的清水。
2.根据权利要求1所述的分离过滤一体化的污水处理系统，其特征在于，还包括消能装置(8)，所述消能装置(8)设置于所述污水池(1)的入口，用于降低污水的流速。
3.根据权利要求1所述的分离过滤一体化的污水处理系统，其特征在于，还包括驱动件(9)和第一清洁装置(10)；所述分离装置(2)为圆柱状的空腔结构，所述进水口(3)和所述出水口(4)设置于所述分离装置(2)的侧面，所述分离装置(2)的外周面用于吸附悬浮物，所述驱动件(9)用于驱动所述分离装置(2)转动；所述第一清洁装置(10)设置于所述污水池(1)的内壁，所述第一清洁装置(10)的第一收集部(21)与所述分离装置(2)的外周面相贴合，用于刮取吸附于所述分离装置(2)的悬浮物。
4.根据权利要求3所述的分离过滤一体化的污水处理系统，其特征在于，所述过滤装置(5)包括过滤盘(11)和出水管(12)，所述过滤盘(11)为圆盘状的空腔结构，所述驱动件(9)用于带动所述过滤盘(11)转动；所述出水管(12)的一端与所述过滤盘(11)的内部相连通，另一端与所述出水口(4)相连通。
5.根据权利要求4所述的分离过滤一体化的污水处理系统，其特征在于，还包括第二清洁装置(13)，所述第二清洁装置(13)设置于所述分离装置(2)的内壁，所述第二清洁装置(13)的第二收集部(23)与所述过滤盘(11)的侧面相贴合，用于吸取滞留于所述过滤盘(11)的悬浮物。
6.根据权利要求4所述的分离过滤一体化的污水处理系统，其特征在于，还包括出水渠(14)，所述出水渠(14)与所述清水渠(7)相连通；所述出水渠(14)与所述清水渠(7)之间设有出水堰板(15)，所述出水堰板(15)用于将所述污水池(1)的液位维持在所述过滤盘(11)和所述第一清洁装置(10)的第一收集部(21)之间。
7.根据权利要求6所述的分离过滤一体化的污水处理系统，其特征在于，所述出水渠(14)内设有浊度仪(16)。
8.根据权利要求1所述的分离过滤一体化的污水处理系统，其特征在于，所述污水池(1)的内壁设有至少两个用于支撑所述分离装置(2)的滚轮(17)。
9.根据权利要求1所述的分离过滤一体化的污水处理系统，其特征在于，还包括第二进水渠(18)，所述第二进水渠(18)与所述污水池(1)相连通，用于盛装待处理的污水，所述第二进水渠(18)的出口设有用于布水的第一进水堰槽(19)。
10.根据权利要求1所述的分离过滤一体化的污水处理系统，其特征在于，所述分离装置为磁鼓，所述污水内投放有磁粉。
发明内容
本发明提供一种分离过滤一体化的污水处理系统，能够提高悬浮物分离和过滤的协同性，降低占地面积，解决了现阶段该领域的难题。
本发明提供一种分离过滤一体化的污水处理系统，包括：
污水池，用于处理污水；
分离装置，设置于所述污水池内，用于吸附污水中的悬浮物；所述分离装置为空腔结构，设有进水口和出水口；
过滤装置，设置于所述分离装置的内部，用于过滤所述悬浮物；
第一进水渠，所述污水池的底部与所述第一进水渠相连通；所述第一进水渠与所述进水口相连通，用于将分离后的污水引入所述分离装置的内部；
清水渠，与所述出水口相连通，用于盛装经分离和过滤后所得到的清水。
根据本发明提供的分离过滤一体化的污水处理系统，还包括消能装置，所述消能装置设置于所述污水池的入口，用于降低污水的流速。
根据本发明提供的分离过滤一体化的污水处理系统，还包括驱动件和第一清洁装置；
所述分离装置为圆柱状的空腔结构，所述进水口和所述出水口设置于所述分离装置的侧面，所述分离装置的外周面用于吸附悬浮物，所述驱动件用于驱动所述分离装置转动；
所述第一清洁装置设置于所述污水池的内壁，所述第一清洁装置的第一收集部与所述分离装置的外周面相贴合，用于刮取吸附于所述分离装置的悬浮物。
根据本发明提供的分离过滤一体化的污水处理系统，所述过滤装置包括过滤盘和出水管，所述过滤盘为圆盘状的空腔结构，所述驱动件用于带动所述过滤盘转动；
所述出水管的一端与所述过滤盘的内部相连通，另一端与所述出水口相连通。
根据本发明提供的分离过滤一体化的污水处理系统，还包括第二清洁装置，所述第二清洁装置设置于所述分离装置的内壁，所述第二清洁装置的第二收集部与所述过滤盘的侧面相贴合，用于吸取滞留于所述过滤盘的悬浮物。
根据本发明提供的分离过滤一体化的污水处理系统，还包括出水渠，所述出水渠与所述清水渠相连通；
所述出水渠与所述清水渠之间设有出水堰板，所述出水堰板用于将所述污水池的液位维持在所述过滤盘和所述第一清洁装置的第一收集部之间。
根据本发明提供的分离过滤一体化的污水处理系统，所述出水渠内设有浊度仪。
根据本发明提供的分离过滤一体化的污水处理系统，所述污水池的内壁设有至少两个用于支撑所述分离装置的滚轮。
根据本发明提供的分离过滤一体化的污水处理系统，还包括第二进水渠，所述第二进水渠与所述污水池相连通，用于盛装待处理的污水，所述第二进水渠的出口设有用于布水的第一进水堰槽。
根据本发明提供的分离过滤一体化的污水处理系统，所述分离装置为磁鼓，所述污水内投放有磁粉。
本发明提出的分离过滤一体化的污水处理系统，包括：污水池，分离装置，过滤装置，第一进水渠，清水渠；污水池用于处理污水；分离装置设置于污水池内，用于吸附污水中的悬浮物；分离装置为空腔结构，设有进水口和出水口；过滤装置设置于分离装置的内部，用于过滤悬浮物；第一进水渠污水池的底部与第一进水渠相连通；第一进水渠与进水口相连通，用于将分离后的污水引入分离装置的内部；清水渠与出水口相连通，用于盛装经分离和过滤后所得到的清水。上述污水处理系统包括用于对污水进行分离处理和过滤处理的分离装置和过滤装置，且分离装置为空腔结构，过滤装置设置在分离装置的内部，分离装置和过滤装置在污水池的外部通过第一进水渠相连通；该设置能够在不增加占地面积的前提下，实现分离和过滤的双重处理过程，提高了污水处理的协同性。因此，本发明提出的分离过滤一体化的污水处理系统，能够提高悬浮物分离和过滤的协同性，降低占地面积，解决了现阶段该领域的难题。
（发明人：朱文明;王仁梅;王妍春;钱亮;陈云）
