公布日：2022.12.27
申请日：2022.09.22
分类号：C02F9/14(2006.01)I;B01D21/28(2006.01)I;C02F3/32(2006.01)I
摘要
本发明公开了一种新型生态污水处理设备及其处理工艺，涉及污水处理技术领域，解决了现有的生态污水处理设备在处理污水时无法有效的降低污水的流速，导致污水中大量的杂质无法进行分离，且污水的净化效果较差的问题。一种新型生态污水处理设备及其处理工艺，包括第一过滤池，所述第一过滤池的一端设置有污水进水管，所述第一过滤池的另一端上方设置有抽水管，所述第一过滤池的内部设置有格栅板。本发明可以有效的降低污水在装置中流动中的流速，使得污水中的不溶性杂质在污水输送的过程中进行沉淀，对污水进行高效的初步过滤，然后将污水均匀分布在生态处理箱中且采用间歇式注水，可以有效的提高污水净化结果。
权利要求书

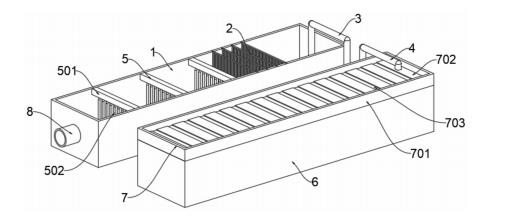

1.一种新型生态污水处理设备，包括第一过滤池(1)，其特征在于：所述第一过滤池(1)的一端设置有污水进水管(8)，所述第一过滤池(1)的另一端上方设置有抽水管(3)，所述第一过滤池(1)的内部设置有格栅板(2)，所述格栅板(2)与污水进水管(8)的中间设置有降速机构(5)；所述降速机构(5)包括固定顶板(501)，所述固定顶板(501)的下方倾斜设置有斜向降速板(502)，所述斜向降速板(502)的中间贯穿设置有摆动转轴(503)，所述摆动转轴(503)的底端插接在第一过滤池(1)的内部底面，所述摆动转轴(503)的顶端从固定顶板(501)的底面插入固定顶板(501)的内部，所述摆动转轴(503)位于固定顶板(501)内部的端部外侧设置有同步齿轮(504)，所述同步齿轮(504)的一侧设置有和其啮合的摆动齿轮条(505)，所述摆动齿轮条(505)的一端设置有摆动连杆(506)，所述摆动连杆(506)的另一端插接在固定顶板(501)的内壁中且与固定顶板(501)滑动连接，所述摆动连杆(506)的另一端下方设置有曲柄连杆(507)，所述曲柄连杆(507)的下方设置有转盘(508)，所述转盘(508)的底面中心处设置有支撑转轴(509)，所述支撑转轴(509)的一侧设置有摆动电机(512)，所述摆动电机(512)的端部设置有驱动齿轮(511)，所述驱动齿轮(511)的一侧设置有和其啮合的对传动齿轮(510)，所述传动齿轮(510)固定在支撑转轴(509)的外侧；所述抽水管(3)的一侧设置有注水管(4)，所述注水管(4)的顶端向设置有水流均匀分布机构(7)，所述水流均匀分布机构(7)包括盛水板(701)，所述盛水板(701)的表面设置有盛水仓(702)，所述盛水仓(702)的底面设置有贯穿盛水板(701)的渗水槽(704)，所述渗水槽(704)的中间活动设置有密封条(703)，所述密封条(703)的两端上表面均设置有支撑连杆(707)，所述支撑连杆(707)贯穿渗水槽(704)的内壁插接在盛水板(701)内部且顶端设置有电磁铁(705)，所述电磁铁(705)的上方设置有永磁体(706)；所述盛水板(701)的下方设置有生态处理箱(6)，所述生态处理箱(6)包括处理箱体(601)，所述处理箱体(601)的一端端面设置有出水口(603)，所述处理箱体(601)的内部设置有绿植种植层(605)，所述绿植种植层(605)的下方设置有表层土壤对齐层(606)，所述表层土壤对齐层(606)的下方设置有微生物填充层(607)，所述微生物填充层(607)的下方设置有底层过滤土壤层(608)，所述底层过滤土壤层(608)的底面、底层过滤土壤层(608)与微生物填充层(607)的中间、微生物填充层(607)与表层土壤对齐层(606)的中间、表层土壤对齐层(606)与绿植种植层(605)的中间均设置有隔板(602)。
2.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述抽水管(3)和注水管(4)的中间设置有水泵并与水泵进行连接，所述抽水管(3)位于第一过滤池(1)中间的端部位于液面之下的高度为第一过滤池(1)中液面高度的二分之一。
3.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述格栅板(2)的表面设置等间距分布有贯穿的竖向水槽(9)，所述格栅板(2)的两侧均滑动卡接在第一过滤池(1)的内壁上。
4.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述处理箱体(601)的内侧底面设置有导流底板(604)，所述导流底板(604)的一端与出水口(603)的外侧边缘平齐，所述导流底板(604)的表面为具有一定角度的斜坡，所述导流底板(604)的截面为三角形。
5.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述隔板(602)的表面贯穿且均匀分布设置有渗透孔，所述渗透孔的内径尺寸为3mm—5mm。
6.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述曲柄连杆(507)的两端端部均贯穿设置有连接轴销，两个所述连接轴销的一端分别插接在摆动连杆(506)的端部和转盘(508)的表面。
7.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述处理箱体(601)、隔板(602)的材质均为新型塑钢板，所述隔板(602)与处理箱体(601)内壁通过螺钉固定。
8.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述永磁体(706)与电磁铁(705)之间磁性吸附连接，所述永磁体(706)对电磁铁(705)的磁性吸附力大于密封条(703)的重力和位于密封条(703)表面的水对密封条(703)的压力。
9.根据权利要求1所述的一种新型生态污水处理设备，其特征在于：所述支撑转轴(509)的底端插接在固定顶板(501)的内部，所述支撑转轴(509)的底端外侧与固定顶板(501)的中间设置有滚珠轴承。
10.根据权利要求1-9中的任意一项中所述的一种新型生态污水处理设备的处理工艺，其特征在于：所述处理工艺包括以下步骤：(A)首先将待处理的污水通过污水进水管(8)向第一过滤池(1)中间进行输送，在污水进入第一过滤池(1)内侧后会向抽水管(3)方向进行流动，此时流动中的污水会与呈现倾斜状态的斜向降速板(502)并且经过位于第一过滤池(1)中间插接的格栅板(2)，此过程中倾斜的斜向降速板(502)和插接在第一过滤池(1)中间的格栅板(2)会对污水进行阻拦降低污水流动的流速；(B)在污水经过倾斜的斜向降速板(502)的同时，可以接通摆动电机(512)的电源并启动，使得摆动电机(512)驱动驱动齿轮(511)和传动齿轮(510)旋转带动插接在固定顶板(501)中的支撑转轴(509)进行旋转，此时支撑转轴(509)会通过带动转盘(508)旋转使得转盘(508)带动曲柄连杆(507)的一端围绕支撑转轴(509)的轴线做圆周运动，从而使得曲柄连杆(507)的另一端带动摆动连杆(506)和摆动齿轮条(505)做往复直线移动，使得摆动齿轮条(505)带动同步齿轮(504)来回旋转并且带动倾斜的斜向降速板(502)进行来回摆动，拉回摆动中的斜向降速板(502)会与流动的污水进行撞击，进一步降低污水的流速；(C)污水到达抽水管(3)下方时流速会降至最低，并且污水中的杂质会经过斜向降速板(502)和格栅板(2)的阻拦沉淀在格栅板(2)之前，随后抽水管(3)通过其连接的水泵将净化后的污水进行吸取，并通过注水管(4)向盛水仓(702)中进行注入；(D)在净化后的污水将盛水仓(702)注满之前卡接在渗水槽(704)内侧的密封条(703)不会向下移动，在盛水仓(702)被污水注满后注水管(4)停止供水，随后断开永磁体(706)的电源，使得永磁体(706)失去对电磁铁(705)的磁性吸附力，从而使得密封条(703)在污水的压力下向下移动，使得原先被密封条(703)封堵的渗水槽(704)敞开，而污水通过敞开后的渗水槽(704)会均匀的流淌进入处理箱体(601)中；(E)进入处理箱体(601)中的污水会被位于最上层隔板(602)表面铺设的绿植种植层(605)进行吸收，被绿植种植层(605)吸收的污水会在进过绿植种植层(605)净化后向下渗透，渗透下的污水会依次进过表层土壤对齐层(606)、微生物填充层(607)和底层过滤土壤层(608)，通过绿植种植层(605)、表层土壤对齐层(606)、微生物填充层(607)和底层过滤土壤层(608)可以对污水进行完全净化；(F)完全净化后的污水会落在导流底板(604)的表面，并顺着倾斜的导流底板(604)向隔板(602)端部的出水口(603)处流动，通过隔板(602)端部贯穿的出水口(603)向外进行排出。
发明内容
本发明的目的在于提供一种新型生态污水处理设备及其处理工艺，以解决上述背景技术中提出的等问题。
为实现上述目的，本发明提供如下技术方案：一种新型生态污水处理设备，包括第一过滤池，所述第一过滤池的一端设置有污水进水管，所述第一过滤池的另一端上方设置有抽水管，所述第一过滤池的内部设置有格栅板，所述格栅板与污水进水管的中间设置有降速机构；
所述降速机构包括固定顶板，所述固定顶板的下方倾斜设置有斜向降速板，所述斜向降速板的中间贯穿设置有摆动转轴，所述摆动转轴的底端插接在第一过滤池的内部底面，所述摆动转轴的顶端从固定顶板的底面插入固定顶板的内部，所述摆动转轴位于固定顶板内部的端部外侧设置有同步齿轮，所述同步齿轮的一侧设置有和其啮合的摆动齿轮条，所述摆动齿轮条的一端设置有摆动连杆，所述摆动连杆的另一端插接在固定顶板的内壁中且与固定顶板滑动连接，所述摆动连杆的另一端下方设置有曲柄连杆，所述曲柄连杆的下方设置有转盘，所述转盘的底面中心处设置有支撑转轴，所述支撑转轴的一侧设置有摆动电机，所述摆动电机的端部设置有驱动齿轮，所述驱动齿轮的一侧设置有和其啮合的对传动齿轮，所述传动齿轮固定在支撑转轴的外侧；
所述抽水管的一侧设置有注水管，所述注水管的顶端向设置有水流均匀分布机构，所述水流均匀分布机构包括盛水板，所述盛水板的表面设置有盛水仓，所述盛水仓的底面设置有贯穿盛水板的渗水槽，所述渗水槽的中间活动设置有密封条，所述密封条的两端上表面均设置有支撑连杆，所述支撑连杆贯穿渗水槽的内壁插接在盛水板内部且顶端设置有电磁铁，所述电磁铁的上方设置有永磁体；
所述盛水板的下方设置有生态处理箱，所述生态处理箱包括处理箱体，所述处理箱体的一端端面设置有出水口，所述处理箱体的内部设置有绿植种植层，所述绿植种植层的下方设置有表层土壤对齐层，所述表层土壤对齐层的下方设置有微生物填充层，所述微生物填充层的下方设置有底层过滤土壤层，所述底层过滤土壤层的底面、底层过滤土壤层与微生物填充层的中间、微生物填充层与表层土壤对齐层的中间、表层土壤对齐层与绿植种植层的中间均设置有隔板。
优选的，所述抽水管和注水管的中间设置有水泵并与水泵进行连接，所述抽水管位于第一过滤池中间的端部位于液面之下的高度为第一过滤池中液面高度的二分之一。
优选的，所述格栅板的表面设置等间距分布有贯穿的竖向水槽，所述格栅板的两侧均滑动卡接在第一过滤池的内壁上。
优选的，所述处理箱体的内侧底面设置有导流底板，所述导流底板的一端与出水口的外侧边缘平齐，所述导流底板的表面为具有一定角度的斜坡，所述导流底板的截面为三角形。
优选的，所述隔板的表面贯穿且均匀分布设置有渗透孔，所述渗透孔的内径尺寸为3mm—5mm。
优选的，所述曲柄连杆的两端端部均贯穿设置有连接轴销，两个所述连接轴销的一端分别插接在摆动连杆的端部和转盘的表面。
优选的，所述永磁体与电磁铁之间磁性吸附连接，所述永磁体对电磁铁的磁性吸附力大于密封条的重力和位于密封条表面的水对密封条的压力。
本发明还提供了一种新型生态污水处理设备的处理工艺，所述处理工艺包括以下步骤：
(A)首先将待处理的污水通过污水进水管向第一过滤池中间进行输送，在污水进入第一过滤池内侧后会向抽水管方向进行流动，此时流动中的污水会与呈现倾斜状态的斜向降速板并且经过位于第一过滤池中间插接的格栅板，此过程中倾斜的斜向降速板和插接在第一过滤池中间的格栅板会对污水进行阻拦降低污水流动的流速；
(B)在污水经过倾斜的斜向降速板的同时，可以接通摆动电机的电源并启动，使得摆动电机驱动驱动齿轮和传动齿轮旋转带动插接在固定顶板中的支撑转轴进行旋转，此时支撑转轴会通过带动转盘旋转使得转盘带动曲柄连杆的一端围绕支撑转轴的轴线做圆周运动，从而使得曲柄连杆的另一端带动摆动连杆和摆动齿轮条做往复直线移动，使得摆动齿轮条带动同步齿轮来回旋转并且带动倾斜的斜向降速板进行来回摆动，拉回摆动中的斜向降速板会与流动的污水进行撞击，进一步降低污水的流速；
(C)污水到达抽水管下方时流速会降至最低，并且污水中的杂质会经过斜向降速板和格栅板的阻拦沉淀在格栅板之前，随后抽水管通过其连接的水泵将净化后的污水进行吸取，并通过注水管向盛水仓中进行注入；
(D)在净化后的污水将盛水仓注满之前卡接在渗水槽内侧的密封条不会向下移动，在盛水仓被污水注满后注水管停止供水，随后断开永磁体的电源，使得永磁体失去对电磁铁的磁性吸附力，从而使得密封条在污水的压力下向下移动，使得原先被密封条封堵的渗水槽敞开，而污水通过敞开后的渗水槽会均匀的流淌进入处理箱体中；
(E)进入处理箱体中的污水会被位于最上层隔板表面铺设的绿植种植层进行吸收，被绿植种植层吸收的污水会在进过绿植种植层净化后向下渗透，渗透下的污水会依次进过表层土壤对齐层、微生物填充层和底层过滤土壤层，通过绿植种植层、表层土壤对齐层、微生物填充层和底层过滤土壤层可以对污水进行完全净化；
(F)完全净化后的污水会落在导流底板的表面，并顺着倾斜的导流底板向隔板端部的出水口处流动，通过隔板端部贯穿的出水口向外进行排出。
优选的，所述处理箱体、隔板的材质均为新型塑钢板，所述隔板与处理箱体内壁通过螺钉固定。
优选的，所述支撑转轴的底端插接在固定顶板的内部，所述支撑转轴的底端外侧与固定顶板的中间设置有滚珠轴承。
与现有技术相比，本发明的有益效果是：
1、本发明通过在污水注入第一过滤池后会经过倾斜设置有的斜向降速板，此时由于斜向降速板倾斜的状态会对水流的流速进行减缓，同时可以接通摆动电机的电源并启动，使得摆动电机通过驱动齿轮和传动齿轮驱动支撑转轴旋转并带动转盘转动，此时转盘会通过曲柄连杆使得摆动连杆带动摆动齿轮条进行往复直线运动，使得摆动齿轮条带动和其啮合的同步齿轮往复旋转使得斜向降速板同步进行往复摆动，使得往复摆动的斜向降速板与水流主动撞击，将水流的流速降至最低，可以有效的降低水流的流速，使得污水在流淌的过程中其中含有的杂质可以有效的进行沉淀，有效的提高污水的净化效率；
2、本发明通过注水管和抽水管将经过斜向降速板、格栅板降速后且内部杂质沉淀后的水注入到在盛水仓中，等待污水注满盛水仓后且平置一定时间，使得水在盛水仓中停止流动，随后断开永磁体的电源，使得密封条在水压和其重力的作用下下移，使得水流通过渗水槽流淌至绿植种植层的表面，可以保证水流均匀的分布在绿植种植层的表面并被绿植种植层进行吸收；
3、本发明通过在处理箱体的中间设置有四层隔板，且四个隔板的表面依次分布有绿植种植层、表层土壤对齐层、微生物填充层和底层过滤土壤层，使得被绿植种植层均匀吸收的水流会经过绿植种植层、表层土壤对齐层、微生物填充层和底层过滤土壤层的进一步吸收过滤，可以对污水进行完全净化，且采用间歇式向盛水仓中注入污水，在先前污水完全过滤后在加入新的污水，可以科学有效的对污水进行处理，有效的提高污水的净化效率。
（发明人：邹大祥;邹天宇）
