公布日：2022.11.15
申请日：2022.05.27
分类号：C02F3/28(2006.01)I;B08B9/087(2006.01)I
摘要
本发明公开了一种智能污水厌氧反应器，涉及厌氧反应器技术领域，解决了对污水厌氧反应不充分，导致了对污水处理的效果差，不能很好的对反应容器内壁进行清洗，同时对于排料时堆积的残渣会造成堵塞的技术问题；利用主进料口将污水排放进去同时打开电机利用电机输出端的转动来带动厌氧反应组件工作从而对污水进行搅拌处理，伴随着污水水位道升高，漂浮滑块会在污水中利用滑道向上漂浮起来同时带动清洁刷整体上升，污水经过进料槽口排放到厌氧反应箱体道内部，旋转转动的厌氧反应板和污水进行接触从而对污水进行厌氧反应，同时利用厌氧反应块和凹槽来充分的对污水进行搅拌混合，污水的冲击力来带动厌氧反应块的转动。
权利要求书

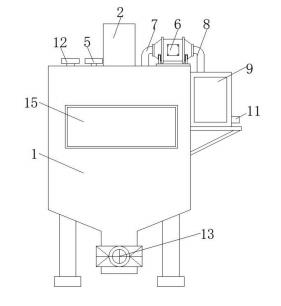

1.一种智能污水厌氧反应器，包括反应器本体(1)和电机(2)，其特征在于，电机(2)输出端的底部设置有厌氧反应组件(3)，厌氧反应组件(3)是为了更好的将污水进行充分混合反应，提高对污水的厌氧反应效率；厌氧反应组件(3)的底部设置有冲水装置(4)，冲水装置(4)为了将厌氧反应后的残渣进行清理，保证内部的整洁和干净，避免在下次使用时内部残留的物质对污水处理造成影响。反应器本体(1)的右侧设置有收集箱(9)，收集箱(9)为了对厌氧反应产生的气体进行净化和吸收，避免废气直接排放到空气中对空气造成污染。
2.根据权利要求1的一种智能污水厌氧反应器，其特征在于，厌氧反应组件(3)包括厌氧反应箱体(31)，厌氧反应箱体(31)的内腔设置有连接主体(32)，厌氧反应箱体(31)的两侧均开设有进料槽口(33)，厌氧反应箱体(31)的两侧均设置有滑道(34)，且两个滑道(34)的一侧均设置有漂浮滑块(35)，两个漂浮滑块(35)的另一侧均设置有清洁刷(36)，厌氧反应箱体(31)的内腔设置有多组厌氧反应板(37)，且厌氧反应板(37)呈折角式均匀分布在厌氧反应箱体(31)的内腔，折角式的分布为了更大面积的对污水进行接触混合反应，提高对污水的反应效率。
3.根据权利要求2的一种智能污水厌氧反应器，其特征在于，厌氧反应板(37)包括厌氧反应板主体(371)，厌氧反应板主体(371)上通过转动轴(372)转动连接有厌氧反应块(373)，厌氧反应块(373)的上下两侧均开始有多个凹槽(374)，转动轴(372)的内部设置有扭簧(375)。
4.根据权利要求3的一种智能污水厌氧反应器，其特征在于，厌氧反应组件(3)的底部设置有冲水装置(4)，冲水装置(4)包括冲水箱(41)，冲水箱(41)的内腔设置有固定杆(42)，冲水箱(41)的内腔设置有储水管(43)，且储水管(43)环形设置在冲水箱(41)的内腔，环形的设置提高喷水清洗的效果，储水管(43)的底部设置有多个喷水头(44)。
5.根据权利要求4的一种智能污水厌氧反应器，其特征在于，且厌氧反应板主体(371)从上到下依次均匀设置有多组厌氧反应块(373)，连接主体(32)和固定杆(42)互相连通且均为中空结构，固定杆(42)位于冲水箱(41)内腔的下方和储水管(43)互相连通。
6.根据权利要求5的一种智能污水厌氧反应器，其特征在于，电机(2)输出端的下方设置有转动连接件，且转动连接件的左侧与进水管(5)右端固定连接。
7.根据权利要求6的一种智能污水厌氧反应器，其特征在于，本体(1)的顶部设置有风机(6)，风机(6)的左端设置有抽取管(7)，且抽取管(7)左侧贯穿于反应器本体(1)的顶部，风机(6)的右端设置有排放管(8)，反应器本体(1)右侧设置有收集箱(9)，且排放管(8)的右侧于收集箱(9)的左侧互相连通，收集箱(9)的内腔设置有活性炭吸附板(10)，收集箱(9)的右侧开设有排气口(11)。
8.根据权利要求7的一种智能污水厌氧反应器，其特征在于，反应器本体(1)顶部的左侧开设有主进料口(12)，反应器本体(1)顶部的中间开设有排料口(13)，且排料口(13)的外部设置有观察窗(15)，排料口(13)的内腔设置有绞龙(14)，且绞龙(14)的顶部与冲水装置(4)的底部固定连接，反应器本体(1)前侧的上方开设有观察窗(15)。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一；为此，本发明提出了一种智能污水厌氧反应器，用于解决对污水厌氧反应不充分，导致了对污水处理的效果差，不能很好的对反应容器内壁进行清洗，同时对于排料时堆积的残渣会造成堵塞的技术问题。
为实现上述目的，根据本发明的第一方面的实施例提出一种智能污水厌氧反应器，包括反应器本体(1)和电机(2)，电机(2)输出端的底部且位于反应器本体(1)内腔为了加速污水厌氧反应处理固定连接有厌氧反应组件(3)，厌氧反应组件(3)是为了更好的将污水进行充分混合反应，提高对污水的厌氧反应效率；
厌氧反应组件(3)的底部固定连接有冲水装置(4)，冲水装置(4)为了将厌氧反应后的残渣进行清理，保证内部的整洁和干净，避免在下次使用时内部残留的物质对污水处理造成影响。
反应器本体(1)的右侧上方固定有收集箱(9)，收集箱(9)为了对厌氧反应产生的气体进行净化和吸收，避免废气直接排放到空气中对空气造成污染，收集箱(9)的形状可以根据反应器本体(1)的形状变化而变化。
优选的，厌氧反应组件(3)包括厌氧反应箱体(31)，厌氧反应箱体(31)的内腔中部贯穿固定连接有连接主体(32)，厌氧反应箱体(31)的上下两端均开设有进料槽口(33)，厌氧反应箱体(31)的左右两侧均固定连接有滑道(34)，滑道(34)为普通现有技术中较为成熟的滑道，且两个滑道(34)的一侧均设置有漂浮滑块(35)，漂浮滑块(35)可以根据所处理的污水的密度来对漂浮滑块(35)的材料进行挑选，本方案采用的漂浮滑块(35)的材料不限定，两个漂浮滑块(35)的另一侧均设置有清洁刷(36)，厌氧反应箱体(31)的内腔设置有多组厌氧反应板(37)，且多组厌氧反应板(37)均匀的分布在厌氧反应箱体(31)的内腔，且厌氧反应板(37)呈折角式均匀分布在厌氧反应箱体(31)的内腔，折角式的分布为了更大面积的对污水进行接触混合反应，提高对污水的反应效率，其次厌氧反应板(37)也可以采用不同形状和排列方式去安装设置在厌氧反应箱体(31)的内腔，具体的安装方式和数量根据不同的厌氧反应箱体(31)的大小尺寸来进行衡量。
优选的，厌氧反应板(37)包括厌氧反应板主体(371)，厌氧反应板主体(371)上通过转动轴(372)转动连接有厌氧反应块(373)，且一个厌氧反应板主体(371)上设置有多组大小相同的厌氧反应块(373)，多个厌氧反应块(373)的材料大小均相同，厌氧反应块(373)的上下两侧均开始有多个凹槽(374)，转动轴(372)的内部设置有扭簧(375)，利用设置的多组厌氧反应板(37)为了更好的提高污水和厌氧反应箱体(31)的接触效率，从而促进污水的处理速度。
优选的，厌氧反应组件(3)的底部固定连接有冲水装置(4)，冲水装置(4)包括冲水箱(41)，冲水箱(41)的内腔固定连接有固定杆(42)，冲水箱(41)的内腔为了提高整体的清洗效果环形固定连接有储水管(43)，环形的设置提高喷水清洗的效果，避免在冲洗的时候存在死角从而造成清洗不干净的情况出现，储水管(43)的底部固定连接有多个喷水头(44)。
优选的，且厌氧反应板主体(371)从上到下依次均匀设置有多组厌氧反应块(373)，连接主体(32)和固定杆(42)互相连通且均为中空结构，固定杆(42)位于冲水箱(41)内腔的下方和储水管(43)互相连通。
优选的，电机(2)输出端的下方设置有转动连接件，且转动连接件的左侧与进水管(5)右端固定连接，
优选的，为了对产生的气体进行抽取因此在本体(1)的顶部固定连接有风机(6)，风机(6)的左端固定连接有抽取管(7)，且抽取管(7)左侧贯穿于反应器本体(1)的顶部，风机(6)的右端固定连接有排放管(8)，为了对厌氧反应产生的气体进行收集在反应器本体(1)右侧固定连接有收集箱(9)，且排放管(8)的右侧于收集箱(9)的左侧互相连通，收集箱(9)的内腔设置有活性炭吸附板(10)，同时活性炭吸附板(10)根据收集箱(9)的形状大小来对其进行进行更换不同的尺寸和大小，收集箱(9)的右侧开设有排气口(11)。
优选的，反应器本体(1)顶部的左侧开设有主进料口(12)，反应器本体(1)顶部的中间开设有排料口(13)，且排料口(13)的外部设置有观察窗(15)，排料口(13)的内腔设置有绞龙(14)，且绞龙(14)的顶部与冲水装置(4)的底部固定连接，反应器本体(1)前侧的上方开设有观察窗(15)。
1、与现有技术相比，本发明的有益效果是：通过设置的厌氧反应组件，利用厌氧反应箱体内部设置的多组厌氧反应板，且多组厌氧反应板为折角的形式设置增大了整体的接触面积，便于对污水进行更好的厌氧处理，同时利用厌氧反应块和凹槽来对污水道流向进行小幅度的改变，从而促进污水的厌氧处理，提高整体的工作效率，利用设置道漂浮滑块和清洁刷来对附着在反应器本体内壁上的污水进行清洁，运用物理的方式通过污水对漂浮滑块的浮力使其进行上升和下降来实现自清洁，操作简单快捷。
2、与现有技术相比，本发明的有益效果是：通过设置冲水装置，利用环形设置的储水管和多个喷水头来对冲水箱的内壁进行清洁，避免残渣的存留对后续的工作造成影响，同时利用设置的风机和收集箱对厌氧反应过程中产生的气体进行净化和处理，避免有毒的气体直接排放对环境造成污染。
（发明人：杨向阳;杨勇;杨浩;杨永杰;陈永兵）
