公布日：2022.11.15
申请日：2022.09.05
分类号：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F35/33(2022.01)I
摘要
本发明公开了一种臭氧与生物活性炭组合处理工业废水的装置及方法，装置包括壳体，壳体内部被隔板从上到下依次分隔为反应室、回收室，壳体顶部设有臭氧箱以及进水口，位于回收室的壳体侧壁上设有储药箱，壳体底部设有支撑柱；臭氧箱底部通过出气孔与反应室连通，储药箱通过出药孔与回收室连通，臭氧箱通过传动臂与储药箱连接；反应室内设有搅拌杆与滤盘；搅拌杆内部设有螺杆；隔板上设有第一出水孔；回收室内设有转动杆以及滤网，壳体底部设有电机、第二出水孔；所述方法包括一次处理、一次过滤和二次处理、二次过滤；本发明通过设置驱动机构等组件，交替施加臭氧与生物活性炭，提高了对工业废水的处理效果。
权利要求书

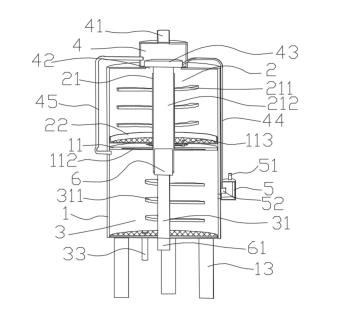

1.一种臭氧与生物活性炭组合处理工业废水的装置，包括壳体(1)，其特征在于，所述壳体(1)内部被隔板(11)从上到下依次分隔为反应室(2)、回收室(3)，壳体(1)顶部设有臭氧箱(4)以及进水口(12)，位于所述回收室的壳体(1)侧壁上设有储药箱(5)，壳体(1)底部设有多组支撑柱(13)；所述臭氧箱(4)顶部设有充气口(41)，臭氧箱(4)底部通过出气孔(42)与所述反应室(2)连通，且臭氧箱(4)内底部设有用于开闭出气孔(42)的挡板(43)，所述挡板(43)上设有贯穿臭氧箱(4)侧壁的传动臂(44)；所述储药箱(5)上设有补药孔(51)，储药箱(5)通过出药孔与回收室(3)连通，且储药箱(5)内部设有用于开闭出药孔的挡块(52)，所述挡块(52)通过传动臂(44)与挡板(43)连接；所述反应室(2)内设有与所述隔板(11)转动连接的搅拌杆(21)，所述搅拌杆(21)上设有多组间隔分布的第一搅拌叶(211)，且位于第一搅拌叶(211)与隔板(11)之间的搅拌杆(21)上固定套设有滤盘(22)；所述搅拌杆(21)内部设有与其螺纹连接的螺杆(212)；所述螺杆(212)一端贯穿隔板(11)与用于驱动螺杆(212)上下往复运动的驱动机构(6)连接，螺杆(212)另一端与挡板(43)固定连接；所述隔板(11)上设有多组第一出水孔(111)，隔板(11)内壁设有用于开闭所述第一出水孔(111)的滑片(112)，所述滑片(112)上设有在转动时与多组所述第一出水孔(111)一一对应的对接孔(115)，且被隔板(11)遮盖的所述滑片(112)上设有调节柱(113)，所述调节柱(113)贯穿滤盘(22)；所述回收室(3)内设有转动杆(31)以及与转动杆(31)套接的滤网(32)，所述转动杆(31)一端与驱动机构(6)固定连接，转动杆(31)另一端与设置在壳体(1)底部用于控制驱动机构(6)的电机(61)连接，且位于所述滤网(32)上方的转动杆(31)上设有多组第二搅拌叶(311)；回收室(3)底部设有与回收室(3)内部连通的第二出水孔(33)。
2.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，多组所述第一搅拌叶(211)以及多组所述第二搅拌叶(311)的叶片末端均设有用于清理壳体(1)侧壁反应物的刷毛。
3.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，所述调节柱(113)贯穿滤盘(22)，位于滤盘(22)与隔板(11)之间的所述调节柱(113)上套设有用于疏通工业废水的刮板(114)。
4.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，所述滤盘(22)侧壁上设有排渣孔，位于滤盘(22)所在位置的壳体(1)侧壁上设有与排渣孔对应的排渣收集管(14)，所述排渣收集管(14)上设有开关阀。
5.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，位于第二搅拌叶(311)与壳体(1)之间的所述回收室(3)内设有用于碰撞隔板(11)、滤网(32)而产生振动的滑杆(34)，所述滑杆(34)侧壁通过连接杆与位于隔板(11)下方的所述传动臂(44)侧壁固定连接。
6.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，所述驱动机构(6)选用转筒，所述转筒侧壁周向等间距设有多组沿水平方向设置的横向滑槽(62)，且相邻的横向滑槽(62)之间通过V字型滑槽(63)连接，且横向滑槽(62)与V字型滑槽(63)的深度相同，所述螺杆(212)内壁上设有与横向滑槽(62)或V字型滑槽(63)滑动连接的滑块(213)。
7.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，所述臭氧箱(4)通过导气管(45)与所述回收室(3)连通。
8.如权利要求1所述的一种臭氧与生物活性炭组合处理工业废水的装置，其特征在于，所述壳体(1)侧壁上设有与其密封闭合的仓门(15)。
9.根据权利要求1-8任意一项所述装置进行回收工业废水的处理方法，其特征在于，包括以下步骤：S1、将工业废水通过进水口(12)注入反应室(2)中，同时开启充气口(41)与电机(6)，使驱动机构(6)引导与螺杆(212)连接的挡板(43)进行上下往复运动，从而在挡板(43)上移时将臭氧从出气孔(42)释放进反应室(2)与工业废水进行反应，对工业废水进行一次处理；S2、再通过与螺杆(212)配合的搅拌杆(21)往复转动下，带动滤盘(22)对一次处理后的工业废水进行一次过滤后，第一出水孔(111)因滤盘(22)的往复转动而间歇性开闭，从而将一次过滤后的工业废水逐渐注入回收室(3)中；S3、在S1步骤进行的同时，通过驱动机构(6)控制挡板(43)的上下往复运动来间接控制所述挡块(44)，从而在挡板(43)下移时将生物活性炭从出药孔施加进回收室(3)，对一次过滤后的工业废水进行二次处理，并利用与驱动机构(6)同步转动的第二搅拌叶(311)使工业废水与生物活性炭进行搅拌混合；S4、将经过一次、二次处理后的工业废水通过滤网(32)进行二次过滤，从第二出水孔(33)处得到处理完成的工业废水。
（发明人：袁维波;李华杰;梁曼丽;赵春阳;刘燕萍）
