公布日：2022.11.29
申请日：2022.09.27
分类号：B01D21/20(2006.01)I
摘要
本发明涉及一种污水处理设备驱动装置连接结构。本发明包括驱动固定架，所述驱动固定架的顶端与工作桥连接；主动轮组件，所述主动轮组件包括连接于驱动固定架底端的主动架、通过主动轴转动连接于主动架的主动轮以及连接于驱动固定架底端的驱动装置，所述驱动装置的输出端连接有驱动轴，所述驱动轴连接有联轴器，所述联轴器连接所述主动轮的主动轴；从动轮组件，所述从动轮组件包括转动连接于驱动固定架底端的从动架、通过从动轴转动连接于从动架的从动轮；其中，所述主动轮的中心与从动轮的中心在同一直线上，所述主动轴与从动轴呈夹角。本发明避免焊接变形，提高了刮泥机的生产稳定性和生产效率。
权利要求书

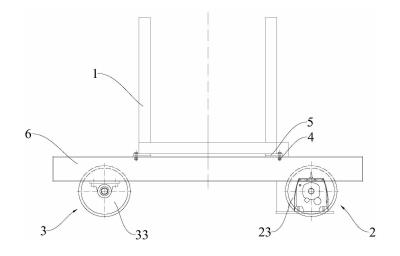

1.一种污水处理设备驱动装置连接结构，包括工作桥（1），其特征在于，还包括：驱动固定架（6），所述驱动固定架（6）的顶端与工作桥（1）连接；主动轮组件（2），所述主动轮组件（2）包括连接于驱动固定架（6）底端的主动架（21）、通过主动轴（22）转动连接于主动架（21）的主动轮（23）以及连接于驱动固定架（6）底端的驱动组件（24），所述驱动组件（24）的输出端连接有驱动轴（25），所述驱动轴（25）连接有联轴器（26），所述联轴器（26）连接所述主动轮（23）的主动轴（22）；从动轮组件（3），所述从动轮组件（3）包括转动连接于驱动固定架（6）底端的从动架（31）、通过从动轴（32）转动连接于从动架（31）的从动轮（33）；其中，所述主动轮（23）的中心与从动轮（33）的中心在同一直线上，所述主动轴（22）与从动轴（32）呈夹角。
2.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，所述主动轴（22）与从动轴（32）呈5-15°的夹角。
3.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，还包括固定件（4），所述驱动固定架（6）顶端设有连接板（5），所述连接板（5）通过固定件（4）可拆卸地连接于工作桥（1）。
4.根据权利要求3所述的一种污水处理设备驱动装置连接结构，其特征在于，所述固定件（4）包括高强度螺栓。
5.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，所述驱动组件（24）为减速电机。
6.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，所述主动架（21）一体成型于驱动固定架（6）底端。
7.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，所述从动架（31）一体成型于驱动固定架（6）底端。
8.根据权利要求1所述的一种污水处理设备驱动装置连接结构，其特征在于，所述主动架（21）与从动机架均为半“工”字形结构。
发明内容
为此，本发明所要解决的技术问题在于克服现有技术中在驱动装置与工作桥焊接时由于焊接误差、焊接变形及人工定位误差等因素导致主动轮与从动轮的安装精度难以保证、影响刮泥机的生产稳定性和生产效率的问题。
为解决上述技术问题，本发明提供一种污水处理设备驱动装置连接结构，包括工作桥，此外，还包括：驱动固定架，所述驱动固定架的顶端与工作桥连接；主动轮组件，所述主动轮组件包括连接于驱动固定架底端的主动架、通过主动轴转动连接于主动架的主动轮以及连接于驱动固定架底端的驱动组件，所述驱动组件的输出端连接有驱动轴，所述驱动轴连接有联轴器，所述联轴器连接所述主动轮的主动轴；从动轮组件，所述从动轮组件包括转动连接于驱动固定架底端的从动架、通过从动轴转动连接于从动架的从动轮；其中，所述主动轮的中心与从动轮的中心在同一直线上，所述主动轴与从动轴呈夹角。
在本发明的一种实施方式中，所述主动轴与从动轴呈5-15°的夹角。
在本发明的一种实施方式中，还包括固定件，所述驱动固定架顶端设有连接板，所述连接板通过固定件可拆卸地连接于工作桥。
在本发明的一种实施方式中，所述固定件包括高强度螺栓。
在本发明的一种实施方式中，所述驱动组件为减速电机。
在本发明的一种实施方式中，所述主动架一体成型于驱动固定架底端。
在本发明的一种实施方式中，所述从动架一体成型于驱动固定架底端。
在本发明的一种实施方式中，所述主动架与从动机架均为半“工”字形结构。
本发明的上述技术方案相比现有技术具有以下优点：本发明所述的一种污水处理设备驱动装置连接结构，将主动轮组件和从动轮组件连接于驱动固定架并与工作桥连接成一个整体，驱动固定架一体成型有主动架和从动架，克服了现有技术驱动装置与工作桥的焊接连接后的由于焊接误差、焊接变形及人工定位误差等因素导致主动轮与从动轮的安装精度难以保证、影响刮泥机的生产稳定性和生产效率的问题，驱动固定架便于机加工保证尺寸精度，驱动固定架强度也得到增加，同时也提高了驱动装置主动轮和从动轮的安装精度，驱动装置整体组装完毕后，然后将驱动固定架与工作桥通过高强度螺栓连接，避免焊接变形，提高了刮泥机的生产稳定性和生产效率。
（发明人：顾红兵;朱旭昶）
