公布日：2022.11.08
申请日：2022.08.22
分类号：C02F9/14(2006.01)I;C02F103/20(2006.01)N
摘要
本发明公开了一种养殖废水处理系统。所述养殖废水处理系统包括污水收集装置、固液分离装置、第一混凝沉淀装置、分离液收集池、CSTR厌氧反应器、沼液沉淀池、离子气浮装置、调节池、MBBR好氧池、初沉池、AO反应子系统、二沉池、第二混凝沉淀装置、清水池、人工湿地子系统、清水渠及污泥池。本发明还公开了一种养殖废水处理系统的处理方法。本发明提供一种养殖废水处理系统及其处理方法，能实现对养殖废水的有效处理，使处理后的水质稳定达到《污水综合排放标准》8978‑1996综合一级，完全满足达标排放或回用要求。
权利要求书

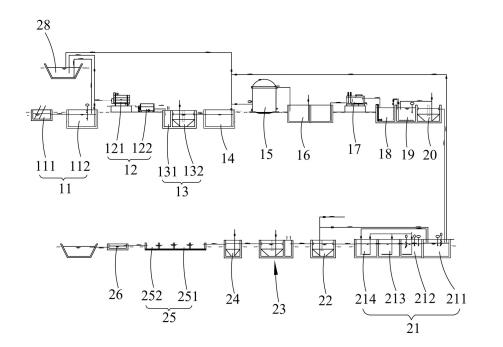

1.一种养殖废水处理系统，其特征在于，包括污水收集装置、固液分离装置、第一混凝沉淀装置、分离液收集池、CSTR厌氧反应器、沼液沉淀池、离子气浮装置、调节池、MBBR好氧池、初沉池、AO反应子系统、二沉池、第二混凝沉淀装置、清水池、人工湿地子系统、清水渠及污泥池，所述污水收集装置、所述固液分离装置、所述第一混凝沉淀装置、所述分离液收集池、所述CSTR厌氧反应器、所述沼液沉淀池、所述离子气浮装置、所述调节池、所述MBBR好氧池、所述初沉池、所述AO反应子系统、所述二沉池、所述第二混凝沉淀装置、所述清水池、所述人工湿地子系统及所述清水渠依次连接；所述AO反应子系统包括依次连接的缺氧池、第一好氧池、第二好氧池及第三好氧池，且所述缺氧池与所述初沉池相连接，所述第三好氧池与所述二沉池相连接，所述第三好氧池中的硝化液部分回流至所述缺氧池；所述第一混凝沉淀装置、所述沼液沉淀池、所述初沉池、所述二沉池、所述第二混凝沉淀装置、所述清水池分别与所述污泥池相连接，且所述初沉池中的污泥部分回流至所述MBBR好氧池，所述二沉池中的污泥部分回流至所述缺氧池；所述CSTR厌氧反应器、所述MBBR好氧池、所述缺氧池及所述第一好氧池中均安装有氧化还原电位计，所述缺氧池及所述第一好氧池中还安装有溶解氧测量仪；所述清水渠中安装有PH计、COD在线监测仪、氨氮在线监测仪及总磷在线监测仪。
2.根据权利要求1所述的养殖废水处理系统，其特征在于，所述污水收集装置包括格栅井及集水池，经养殖场内收集管网汇集的污水先进入所述格栅井除渣后再进入所述集水池，所述集水池与所述固液分离装置相连接。
3.根据权利要求1所述的养殖废水处理系统，其特征在于，所述固液分离装置包括依次连接的震动筛网固液分离机及转筛过滤器，所述震动筛网固液分离机与所述污水收集装置相连接，所述转筛过滤器与所述第一混凝沉淀装置相连接。
4.根据权利要求1所述的养殖废水处理系统，其特征在于，所述第一混凝沉淀装置及所述第二混凝沉淀装置结构相同，包括加药混合池及加药沉淀池，所述加药沉淀池的底部设置有斜板。
5.根据权利要求1所述的养殖废水处理系统，其特征在于，所述MBBR好氧池、所述第一好氧池、所述第二好氧池及所述第三好氧池中均设置有曝气管。
6.根据权利要求1所述的养殖废水处理系统，其特征在于，所述CSTR厌氧反应器的进水口设置有碱度计。
7.根据权利要求1所述的养殖废水处理系统，其特征在于，还包括黑膜池，所述黑膜池分别与所述污水收集装置、所述分离液收集池及所述AO反应子系统相连接。
8.一种基于权利要求1-7任一所述的养殖废水处理系统的处理方法，其特征在于，包括以下步骤：步骤一、预处理：经养殖场内收集管网汇集的污水依次通过所述污水收集装置及所述固液分离装置，去除悬浮物；步骤二、第一次混凝沉淀处理：经预处理后的污水进入所述第一混凝沉淀装置，在所述第一混凝沉淀装置中与加入的助凝物质充分混合后进行沉淀分离，然后将第一次混凝沉淀处理后的污水排入所述分离液收集池，沉淀物进入所述污泥池；步骤三、CSTR厌氧处理：将所述分离液收集池中的污水泵入所述CSTR厌氧反应器进行厌氧处理，然后将CSTR厌氧处理后的污水排入所述沼液沉淀池进行沉淀，沉淀物进入所述污泥池；步骤四、离子气浮处理：所述沼液沉淀池中的污水泵入所述离子气浮装置进行气浮处理，然后将离子气浮处理后的污水排入所述调节池；步骤五、MBBR好氧处理：先对所述调节池中的污水进行调节，然后再泵入所述MBBR好氧池进行好氧处理，将MBBR好氧处理后的污水排入所述初沉池沉淀，沉淀物部分回流至所述MBBR好氧池，剩余的沉淀物进入所述污泥池；步骤六：AO反应处理：所述AO反应子系统包括依次连接的缺氧池、第一好氧池、第二好氧池及第三好氧池，所述初沉池中的污水依次进入所述缺氧池、所述第一好氧池、所述第二好氧池及所述第三好氧池进行处理，且所述第三好氧池中的硝化液部分回流至所述缺氧池，然后将AO反应处理后的污水进入所述二沉池沉淀，沉淀物部分回流至所述缺氧池，剩余的沉淀物进入所述污泥池；步骤七、第二次混凝沉淀处理：将所述二沉池中的污水泵入所述第二混凝沉淀装置，在所述第二混凝沉淀装置中与加入的助凝物质充分混合后进行沉淀分离，然后将第二次混凝沉淀处理后的污水排入所述清水池，沉淀物进入所述污泥池；污水在所述清水池中再次进行沉淀分离，沉淀物进入所述污泥池；步骤八、人工湿地处理：将所述清水池中的污水泵入所述人工湿地子系统进行处理，然后将人工湿地处理后的污水排入所述清水渠；对所述清水渠中我污水进行在线监控，达标后在进行排放或者回用。
9.根据权利要求8所述的养殖废水处理系统，其特征在于，所述CSTR厌氧反应器的进水碱度大于100mg/l，反应器中控制氧化还原电位控制在-300--400mV之间，pH控制在6.8-7.2之间，反应器的投料方式采用恒温连续投料或半连续投料运行。
10.根据权利要求8所述的养殖废水处理系统，其特征在于，所述MBBR好氧池中氧化还原电位大于+200mV；所述缺氧池中的氧化还原电位控制在-60mV--100mV之间，所述第一好氧池中的氧化还原电位控制在大于+250mV。
发明内容
为了解决现有技术中的缺陷，本发明提供一种养殖废水处理系统及其处理方法，采用多次混凝沉淀处理、CSTR厌氧处理和离子气浮处理，配合MBBR好氧处理、AO反应处理以及人工湿地处理，实现对养殖废水的有效处理，使处理后的水质稳定达到《污水综合排放标准》8978-1996综合一级，完全满足达标排放或回用要求。
本发明提供了一种养殖废水处理系统，包括污水收集装置、固液分离装置、第一混凝沉淀装置、分离液收集池、CSTR厌氧反应器、沼液沉淀池、离子气浮装置、调节池、MBBR好氧池、初沉池、AO反应子系统、二沉池、第二混凝沉淀装置、清水池、人工湿地子系统、清水渠及污泥池，所述污水收集装置、所述固液分离装置、所述第一混凝沉淀装置、所述分离液收集池、所述CSTR厌氧反应器、所述沼液沉淀池、所述离子气浮装置、所述调节池、所述MBBR好氧池、所述初沉池、所述AO反应子系统、所述二沉池、所述第二混凝沉淀装置、所述清水池、所述人工湿地子系统及所述清水渠依次连接；所述AO反应子系统包括依次连接的缺氧池、第一好氧池、第二好氧池及第三好氧池，且所述缺氧池与所述初沉池相连接，所述第三好氧池与所述二沉池相连接，所述第三好氧池中的硝化液部分回流至所述缺氧池；所述第一混凝沉淀装置、所述沼液沉淀池、所述初沉池、所述二沉池、所述第二混凝沉淀装置、所述清水池分别与所述污泥池相连接，且所述初沉池中的污泥部分回流至所述MBBR好氧池，所述二沉池中的污泥部分回流至所述缺氧池；所述CSTR厌氧反应器、所述MBBR好氧池、所述缺氧池及所述第一好氧池中均安装有氧化还原电位计，所述缺氧池及所述第一好氧池中还安装有溶解氧测量仪；所述清水渠中安装有PH计、COD在线监测仪、氨氮在线监测仪及总磷在线监测仪。
在本发明提供的养殖废水处理系统的一种较佳实施例中，所述污水收集装置包括格栅井及集水池，经养殖场内收集管网汇集的污水先进入所述格栅井除渣后再进入所述集水池，所述集水池与所述固液分离装置相连接。
在本发明提供的养殖废水处理系统的一种较佳实施例中，所述固液分离装置包括依次连接的震动筛网固液分离机及转筛过滤器，所述震动筛网固液分离机与所述污水收集装置相连接，所述转筛过滤器与所述第一混凝沉淀装置相连接。
在本发明提供的养殖废水处理系统的一种较佳实施例中，所述第一混凝沉淀装置及所述第二混凝沉淀装置结构相同，包括加药混合池及加药沉淀池，所述加药沉淀池的底部设置有斜板。
在本发明提供的养殖废水处理系统的一种较佳实施例中，所述MBBR好氧池、所述第一好氧池、所述第二好氧池及所述第三好氧池中均设置有曝气管。
在本发明提供的养殖废水处理系统的一种较佳实施例中，所述CSTR厌氧反应器的进水口设置有碱度计。
在本发明提供的养殖废水处理系统的一种较佳实施例中，还包括黑膜池，所述黑膜池分别与所述污水收集装置、所述分离液收集池及所述AO反应子系统相连接。
本发明还提供了一种养殖废水处理系统的处理方法，包括以下步骤：步骤一、预处理：经养殖场内收集管网汇集的污水依次通过所述污水收集装置及所述固液分离装置，去除悬浮物；步骤二、第一次混凝沉淀处理：经预处理后的污水进入所述第一混凝沉淀装置，在所述第一混凝沉淀装置中与加入的助凝物质充分混合后进行沉淀分离，然后将第一次混凝沉淀处理后的污水排入所述分离液收集池，沉淀物进入所述污泥池；步骤三、CSTR厌氧处理：将所述分离液收集池中的污水泵入所述CSTR厌氧反应器进行厌氧处理，然后将CSTR厌氧处理后的污水排入所述沼液沉淀池进行沉淀，沉淀物进入所述污泥池；步骤四、离子气浮处理：所述沼液沉淀池中的污水泵入所述离子气浮装置进行气浮处理，然后将离子气浮处理后的污水排入所述调节池；步骤五、MBBR好氧处理：先对所述调节池中的污水进行调节，然后再泵入所述MBBR好氧池进行好氧处理，将MBBR好氧处理后的污水排入所述初沉池沉淀，沉淀物部分回流至所述MBBR好氧池，剩余的沉淀物进入所述污泥池；步骤六：AO反应处理：所述AO反应子系统包括依次连接的缺氧池、第一好氧池、第二好氧池及第三好氧池，所述初沉池中的污水依次进入所述缺氧池、所述第一好氧池、所述第二好氧池及所述第三好氧池进行处理，且所述第三好氧池中的硝化液部分回流至所述缺氧池，然后将AO反应处理后的污水进入所述二沉池沉淀，沉淀物部分回流至所述缺氧池，剩余的沉淀物进入所述污泥池；步骤七、第二次混凝沉淀处理：将所述二沉池中的污水泵入所述第二混凝沉淀装置，在所述第二混凝沉淀装置中与加入的助凝物质充分混合后进行沉淀分离，然后将第二次混凝沉淀处理后的污水排入所述清水池，沉淀物进入所述污泥池；污水在所述清水池中再次进行沉淀分离，沉淀物进入所述污泥池；步骤八、人工湿地处理：将所述清水池中的污水泵入所述人工湿地子系统进行处理，然后将人工湿地处理后的污水排入所述清水渠；对所述清水渠中我污水进行在线监控，达标后在进行排放或者回用。
在本发明提供的养殖废水处理系统的处理方法的一种较佳实施例中，所述CSTR厌氧反应器的进水碱度大于100mg/l，反应器中控制氧化还原电位控制在-300--400mV之间，pH控制在6.8-7.2之间，反应器的投料方式采用恒温连续投料或半连续投料运行。
在本发明提供的养殖废水处理系统的处理方法的一种较佳实施例中，所述MBBR好氧池中氧化还原电位大于+200mV；所述缺氧池中的氧化还原电位控制在-60mV--100mV之间，所述第一好氧池中的氧化还原电位控制在大于+250mV。
相较于现有技术，本发明提供的养殖废水处理系统及其处理方法具有以下有益效果：一、采用多次混凝沉淀处理、CSTR厌氧处理和离子气浮处理，配合MBBR好氧处理、AO反应处理以及人工湿地处理，实现对养殖废水的有效处理，使处理后的水质稳定达到《污水综合排放标准》8978-1996综合一级，完全满足达标排放或回用要求。
二、在CSTR厌氧反应器、MBBR好氧池、缺氧池、第一好氧池中分别安装氧化还原电位计，用于监测系统中污水硝化与反硝化反应情况，通过氧化还原电位仪对各阶段进行精准控制，保证各阶段污染物去除。
三、在缺氧池和第一好氧池中加装溶解氧测量仪，用于精准控制生化池中运行环境。
四、在清水渠中安装PH计、COD在线监测仪、氨氮在线监测仪及总磷在线监测仪，将测量数据反馈至前端系统进行控制，前端系统根据出水水质变化情况及时做出相应调整。
（发明人：宋习文;彭晓平;苏琦;彭维;王思远;杨宇君;张超;张志军;陈祖昌）
