公布日：2022.08.12
申请日：2022.05.26
分类号：C02F9/14(2006.01)I;C02F3/32(2006.01)I
摘要
本发明公开了污水处理技术领域的一种利用水生植物的污水处理系统，包括固定架及连接于固定架之间的种植板，固定架的顶部固定有横板，横板上设有药物箱，种植板的均布有水生植物，水生植物朝向污水排出侧设有滤网，双向丝杠的一侧设有清理组件，水生植物内插接有双向丝杠，清理组件螺接于双向丝杠上，滤网的两侧均设有固定于固定架上的集污框，种植板的底部且位于滤网远离污水排出侧设有转轴，转轴上套设有多个水轮，通过第一传动组件带动清理组件对滤网以及滤网一侧的垃圾进行清理，通过第二传动组件带动料阀进行间歇性的动作，药物顺着水流间歇性的流入到污水中，通过水生植物结合药物技术，能够大大提高污水的处理效果和处理效率，节能环保。
权利要求书

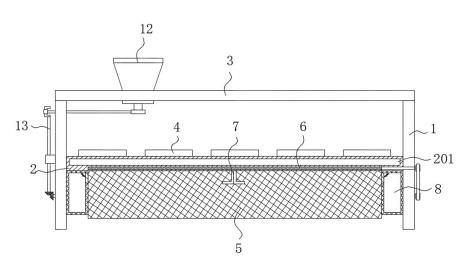

1.一种利用水生植物的污水处理系统，包括固定架（1）及连接于所述固定架（1）之间的种植板（2），其特征在于：所述固定架（1）的顶部固定有横板（3），所述横板（3）上设有药物箱（12），所述种植板（2）的均布有水生植物（4），所述水生植物（4）朝向污水排出侧设有滤网（5），所述双向丝杠（6）的一侧设有清理组件（7），所述水生植物（4）内插接有双向丝杠（6），所述清理组件（7）螺接于所述双向丝杠（6）上，所述滤网（5）的两侧均设有固定于所述固定架（1）上的集污框（8），所述种植板（2）的底部且位于所述滤网（5）远离污水排出侧设有转轴（9），所述转轴（9）上套设有多个水轮（10），所述转轴（9）贯穿于所述固定架（1）的一端通过第一传动组件（11）与清理组件（7）传动连接，所述转轴（9）贯穿于另一则所述固定架（1）的另一端通过第二传动组件（13）与药物箱（12）相连接。
2.根据权利要求1所述的一种利用水生植物的污水处理系统，其特征在于：所述种植板（2）上固定有浮体（201），所述种植板（2）的两端滑动连接于所述固定架（1）上。
3.根据权利要求1所述的一种利用水生植物的污水处理系统，其特征在于：所述清理组件（7）包括延伸板（701），所述延伸板（701）的一端开有与双向丝杠（6）相螺接的螺孔（702），所述延伸板（701）的另一端两侧均固定有清理刷（704），所述清理刷（704）靠近所述滤网（5）的一侧设有集杂铲板（703）。
4.根据权利要求1所述的一种利用水生植物的污水处理系统，其特征在于：所述集污框（8）包括滤框（801），所述滤框（801）朝向所述清理组件（7）的一侧开有活动门（802），所述活动门（802）与所述滤框（801）的内腔顶部之间连接有弹簧（803）。
5.根据权利要求1所述的一种利用水生植物的污水处理系统，其特征在于：所述第一传动组件（11）包括套设于双向丝杠（6）一端的从动带轮（111）以及套设于所述转轴（9）一端的驱动带轮（113），所述从动带轮（111）和所述驱动带轮（113）之间连接有传动带（112）。
6.根据权利要求1所述的一种利用水生植物的污水处理系统，其特征在于：所述第二传动组件（13）包括竖直设置的传动轴（132），所述传动轴（132）的底端设有从动锥齿轮（134），所述转轴（9）远离第一传动组件（11）一端的主动锥齿轮（131），所述主动锥齿轮（131）与所述从动锥齿轮（134）相啮合，所述传动轴（132）的顶端设有曲轴（136），所述曲轴（136）上套设有横向设置的往复连杆（133），所述往复连杆（133）远离曲轴（136）的一端设有料阀（137）。
7.根据权利要求6所述的一种利用水生植物的污水处理系统，其特征在于：所述传动轴（132）通过支撑轴承（135）固定于所述固定架（1）上，所述料阀（137）与所述药物箱（12）的出料口相贴合。
发明内容
本发明提供一种利用水生植物的污水处理系统，以解决上述背景技术中提出的注入污水中的杂物跟随水流流动对水生植物造成影响，仅通过水生植物进行处理，容易造成水生植物容易死亡的问题。
本发明提供一种利用水生植物的污水处理系统，采用如下的技术方案：包括固定架及连接于所述固定架之间的种植板，所述固定架的顶部固定有横板，所述横板上设有药物箱，所述种植板的均布有水生植物，所述水生植物朝向污水排出侧设有滤网，所述双向丝杠的一侧设有清理组件，所述水生植物内插接有双向丝杠，所述清理组件螺接于所述双向丝杠上，所述滤网的两侧均设有固定于所述固定架上的集污框，所述种植板的底部且位于所述滤网远离污水排出侧设有转轴，所述转轴上套设有多个水轮，所述转轴贯穿于所述固定架的一端通过第一传动组件与清理组件传动连接，所述转轴贯穿于另一则所述固定架的另一端通过第二传动组件与药物箱相连接。
可选的，所述种植板上固定有浮体，所述种植板的两端滑动连接于所述固定架上。
可选的，所述清理组件包括延伸板，所述延伸板的一端开有与双向丝杠相螺接的螺孔，所述延伸板的另一端两侧均固定有清理刷，所述清理刷靠近所述滤网的一侧设有集杂铲板。
通过采用上述技术方案，通过集杂铲板将垃圾进行集中处理，通过清理刷能够对滤网进行疏通。
可选的，所述集污框包括滤框，所述滤框朝向所述清理组件的一侧开有活动门，所述活动门与所述滤框的内腔顶部之间连接有弹簧。
通过采用上述技术方案，实现垃圾的统一收集。
可选的，所述第一传动组件包括套设于双向丝杠一端的从动带轮以及套设于所述转轴一端的驱动带轮，所述从动带轮和所述驱动带轮之间连接有传动带。
通过采用上述技术方案，实现清理组件的传动。
可选的，所述第二传动组件包括竖直设置的传动轴，所述传动轴的底端设有从动锥齿轮，所述转轴远离第一传动组件一端的主动锥齿轮，所述主动锥齿轮与所述从动锥齿轮相啮合，所述传动轴的顶端设有曲轴，所述曲轴上套设有横向设置的往复连杆，所述往复连杆远离曲轴的一端设有料阀。
通过采用上述技术方案，实现料阀间歇性动作的传动。
可选的，所述传动轴通过支撑轴承固定于所述固定架上，所述料阀与所述药物箱的出料口相贴合。
通过采用上述技术方案，结构稳定，避免药物泄露。
综上所述，本发明包括以下至少一种有益效果：1、本发明通过滤网一方面能够对水生植物进行保护，另一方面可对垃圾进行收集；2、本发明通过水流驱动水轮转动，分别通过第一传动组件带动清理组件对滤网以及滤网一侧的垃圾进行清理，通过第二传动组件带动料阀进行间歇性的动作，药物顺着水流间歇性的流入到污水中，保证药物能够均沉降在污水底部，对污水进行处理；3、本发明通过水生植物结合药物技术，能够大大提高污水的处理效果和处理效率，节能环保。
（发明人：周国林;孙云利;陈华艳;简兴）
