公布日：2022.03.08
申请日：2021.10.28
分类号：C02F11/121(2019.01)I;B01D29/15(2006.01)I;B01D29/50(2006.01)I;B01D29/52(2006.01)I;B01D29/56(2006.01)I;B01D29/33(2006.01)I
摘要

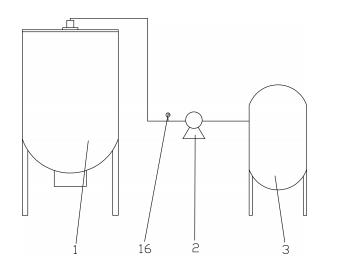

本发明公开了一种医疗废水处理污泥脱水系统，其包括脱泥罐、真空泵和储水罐，脱泥罐连接到真空泵，真空泵连接到储水罐，脱泥罐包括罐体和中心管，中心管架在罐体内，中心管的下端四周分别通过连接管连接到滤筒，罐体的下端连接泥斗。本发明的有益效果有：采用负压抽吸污泥，达到污泥脱水的目的，运行维护简单，投资成本低；中心管通过卡环固定在支撑架上，便于装卸，对滤筒进行维护和滤布更换；脱水效果好，能有效降低污泥含水率。
权利要求书
1.一种医疗废水处理污泥脱水系统，其特征在于：其包括脱泥罐（1）、真空泵（2）和储水罐（3），所述脱泥罐（1）连接到所述真空泵（2），所述真空泵（2）连接到所述储水罐（3），所述脱泥罐（1）包括罐体（4）和中心管（5），所述中心管（5）架在所述罐体（4）内，所述中心管（5）的上端通过管道连接到所述真空泵（2），所述中心管（5）的下端四周分别通过连接管（6）连接到滤筒（7），所述罐体（4）的下端连接泥斗（8），所述罐体（4）内部与所述泥斗（8）连通，所述滤筒（7）位于所述泥斗（8）内，所述泥斗（8）的下端连接排泥口（9）。
2.根据权利要求1所述的一种医疗废水处理污泥脱水系统，其特征在于：所述滤筒（7）的内壁设有内螺纹，所述连接管（6）的外壁设有外螺纹，所述滤筒（7）通过螺纹活动连接在所述连接管（6）的外侧。
3.根据权利要求1所述的一种医疗废水处理污泥脱水系统，其特征在于：所述滤筒（7）上开有多个滤孔（10），所述滤筒（7）的外壁设有一层滤布（11）。
4.根据权利要求1所述的一种医疗废水处理污泥脱水系统，其特征在于：所述脱泥罐（1）的上端为开放式结构，上端内壁连接两根支撑杆（12），两根所述支撑杆（12）之间留有间隙。
5.根据权利要求4所述的一种医疗废水处理污泥脱水系统，其特征在于：所述中心管（5）、所述连接管（6）和所述滤筒（7）从两根所述支撑杆（12）之间穿过进入所述罐体（4）内，所述中心管（5）的上端连接卡环（13），所述卡环（13）卡在所述两根所述支撑杆（12）的上端。
6.根据权利要求5所述的一种医疗废水处理污泥脱水系统，其特征在于：所述卡环（13）连接在所述中心管（5）的外侧，所述卡环（13）的直径大于两根所述支撑杆（12）之间的宽度。
7.根据权利要求5所述的一种医疗废水处理污泥脱水系统，其特征在于：两根所述支撑杆（12）上均开有供所述卡环（13）嵌入的凹槽（14）。
8.根据权利要求1所述的一种医疗废水处理污泥脱水系统，其特征在于：所述脱泥罐（1）和所述储水罐（3）的下端均连接支柱（15）。
发明内容
本发明要解决的技术问题，在于提供一种医疗废水处理污泥脱水系统，该脱水系统采用负压抽吸污泥，达到污泥脱水的目的，运行维护简单，投资成本低。
本发明通过下述方案实现：一种医疗废水处理污泥脱水系统，其包括脱泥罐、真空泵和储水罐，所述脱泥罐连接到所述真空泵，所述真空泵连接到所述储水罐，所述脱泥罐包括罐体和中心管，所述中心管架在所述罐体内，所述中心管的上端通过管道连接到所述真空泵，所述中心管的下端四周分别通过连接管连接到滤筒，所述罐体的下端连接泥斗，所述罐体内部与所述泥斗连通，所述滤筒位于所述泥斗内，所述泥斗的下端连接排泥口。
所述滤筒的内壁设有内螺纹，所述连接管的外壁设有外螺纹，所述滤筒通过螺纹活动连接在所述连接管的外侧。
所述滤筒上开有多个滤孔，所述滤筒的外壁设有一层滤布。
所述脱泥罐的上端为开放式结构，上端内壁连接两根支撑杆，两根所述支撑杆之间留有间隙。
所述中心管、所述连接管和所述滤筒从两根所述支撑杆之间穿过进入所述罐体内，所述中心管的上端连接卡环，所述卡环卡在所述两根所述支撑杆的上端。
所述卡环连接在所述中心管的外侧，所述卡环的直径大于两根所述支撑杆之间的宽度。
两根所述支撑杆上均开有供所述卡环嵌入的凹槽。
所述脱泥罐和所述储水罐的下端均连接支柱。
本发明的有益效果为：1、本发明一种医疗废水处理污泥脱水系统采用负压抽吸污泥，达到污泥脱水的目的，运行维护简单，投资成本低；2、本发明一种医疗废水处理污泥脱水系统的中心管通过卡环固定在支撑架上，便于装卸，对滤筒进行维护和滤布更换；3、本发明一种医疗废水处理污泥脱水系统脱水效果好，能有效降低污泥含水率。
（发明人：高生荣）
